TL084CDR

TL084CDR 产品概述

TL084CDR是德州仪器公司（Texas Instruments）生产的一款高性能FET输入运算放大器，专为许多高增益和高输入阻抗的应用而设计。它在电子工程师和设计师中广受欢迎，因其卓越的性能以及灵活的应用，广泛用于音频处理、信号调理、医疗设备以及其他高精度电子电路设计。

1. 基础特性

TL084CDR便于使用，支持多种电源配置，其额定供电电压范围为7V至36V (单极性) 或±3.5V至±18V (双极性)。这种灵活性使得TL084CDR能够适应多种电源条件，从而为设计师在不同的应用环境下提供了便利。

该运算放大器包含四个独立的放大器，其架构允许在同一封装内完成多个信号的处理。这在复杂的信号调理路径上尤为有用，能够有效节省电路板空间。

2. 性能参数

TL084CDR的压摆率为13V/μs，这个指标表明了其对快速变化信号的响应能力，能够处理高频信号并保持良好的线性度。此外，增益带宽积为3MHz，这意味着在增益较高的情况下，可以确保有效的操作频率，适用于需要较高精度的应用。

输入偏置电流为30pA，结合极低的输入补偿电压（3mV），确保了该运算放大器在高阻抗环境下的优异表现。由于输入偏置电流极低，TL084CDR非常适合用于高灵敏度的传感器信号放大或偏置电路，能够最小化对信号的干扰。

3. 工作环境

TL084CDR专为工业和商业环境设计，工作温度范围是0°C至70°C，保证了其在常规工作条件下的稳定性。这一特性使得TL084CDR适用于绝大多数电子设备的工作环境，为长期稳定性提供了保证。

4. 封装与安装

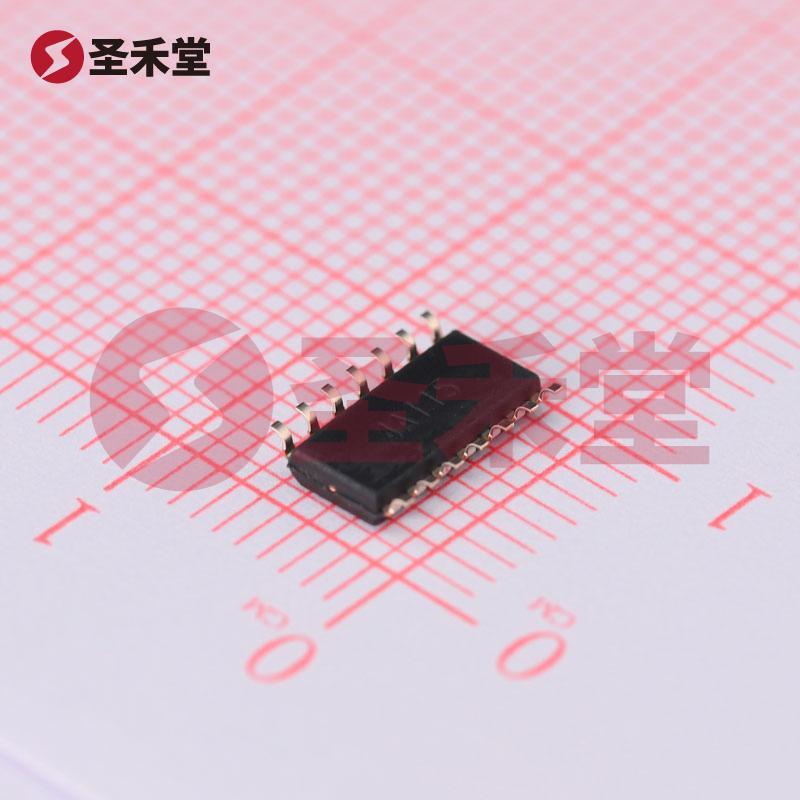

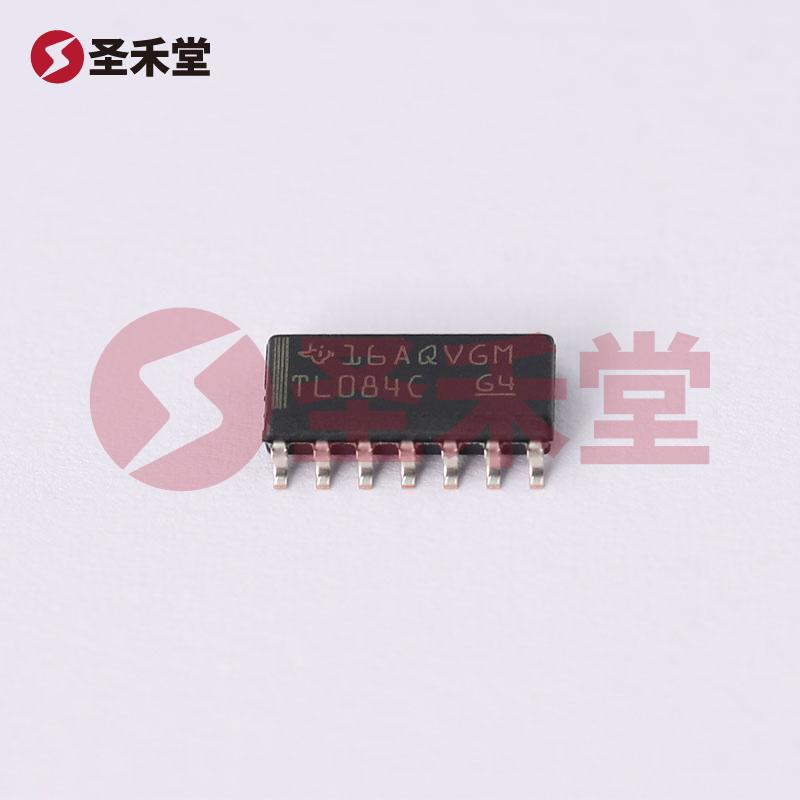

该产品采用14-SOIC封装，尺寸为0.154英寸（约3.90mm宽），并实现表面贴装(fsurface-mount technology, SMT)。这种安装方式不仅使PCB设计更加紧凑，同时也加强了焊接的可靠性和降噪能力，适合自动化生产。

5. 应用领域

TL084CDR运算放大器的广泛应用包括但不限于：

• 音频应用：由于其优良的频率响应和增益带宽特性，TL084CDR常用于音频放大器和音效处理单元中，提供高质量的信号放大。
• 信号调理：在传感器接口电路中，TL084CDR可以有效放大微弱的信号，确保数据准确传输和处理。
• 医疗设备：其超低的输入偏置电流和高输入阻抗使得TL084CDR适合用于生物医学信号放大，确保测量精度。
• 数据采集系统：在需要高增益和高精度的模拟信号处理的应用场合，TL084CDR可作为采集前端的放大器使用。

6. 结论

综上所述，TL084CDR是一款功能强大、性能卓越的FET输入运算放大器，具有优异的输入特性和良好的工作稳定性，适用于多种电子应用。这款产品的多路输出、高效率和灵活的供电范畴，使得它成为了电子设计师的一个理想选择，无论是在音频处理、信号调理还是医疗设备领域，它都能展现出不凡的实力。随着技术的不断进步，TL084CDR的多种优势将使其继续在各种应用中占据重要地位。
