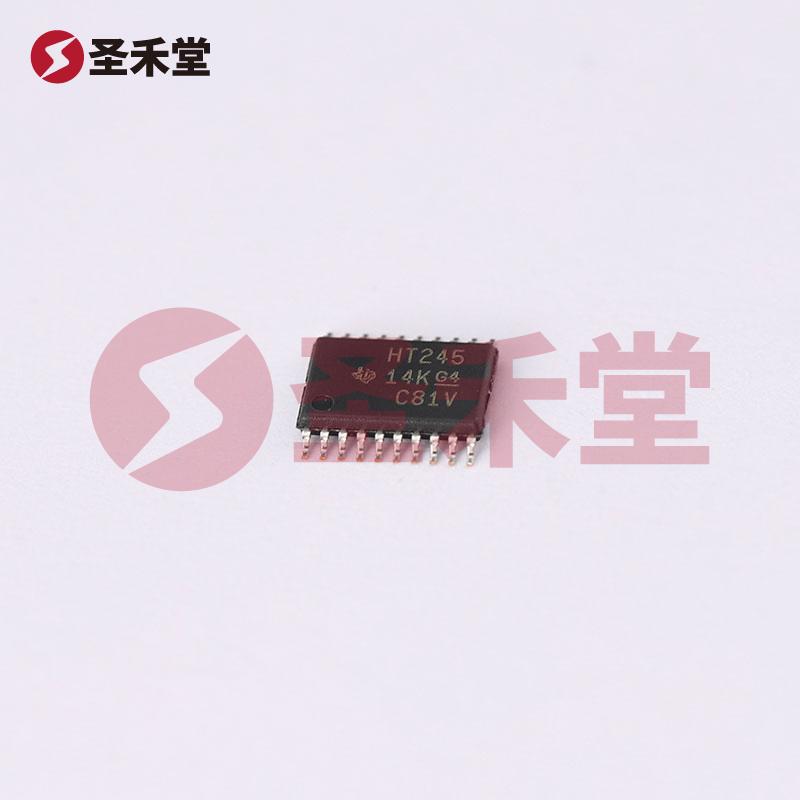

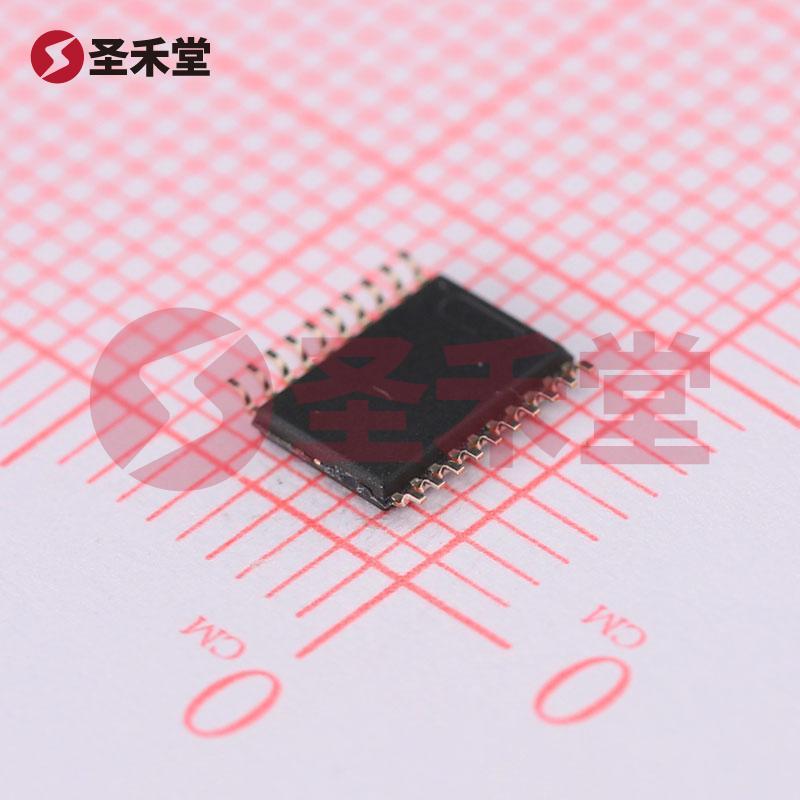

SN74HCT245PWR

SN74HCT245PWR 产品概述

一、产品简介

SN74HCT245PWR是德州仪器（Texas Instruments, TI）推出的一款高性能八位非反相收发器，采用表面贴装型20-TSSOP封装。该器件在现代数字电路中广泛应用，如数据总线驱动和多个逻辑电路之间的数据传输。其设计满足高速、低功耗的需求，适用于多种工作环境和应用场景。

二、主要特性

1. 逻辑功能：

   • 该器件为非反相收发器，具有八路输入和输出端，支持三态输出模式。在三态工作模式下，器件能够有效降低总线上的负载，从而实现高效的数据传输。

2. 电气特性：

   • 供电电压范围广，支持4.5V到5.5V的工作电压，适配了多种电源方案。
   • 在高、低输出状态下，输出电流均为6mA，确保能够驱动标准负载。
   • 逻辑高电平和低电平的兼容性使其能够与多种逻辑电平的电路兼容操作。

3. 工作温度：

   • SN74HCT245PWR的工作温度范围为-40°C至85°C，适合于工业及温度变化幅度较大的环境中使用，确保在极端条件下的可靠性。

4. 封装与安装：

   • 20-TSSOP封装使得该器件适合高密度电路板的表面贴装，方便焊接和自动化生产。
   • 封装尺寸为0.173"（4.40mm宽），有利于缩小电路面积，提高设计的紧凑性。

三、应用场景

SN74HCT245在各种应用场景中表现优越，包括但不限于：

• 数据总线驱动器：适用于计算机及其外围设备之间的数据传输，可以通过三态输出特性来有效管理并行数据传输。
• 信号转换器：能够从较低电压逻辑接口转换为较高电压逻辑接口，确保不同电气标准的设备之间的兼容。
• 工业控制系统：在工控设备和数据采集系统中，SN74HCT245PWR可作为接口供电与数据传输的中转站，确保系统的稳定性和可靠性。
• 汽车电子：得益于其宽广的工作温度范围，适合用于汽车内的各种电子控制单元（ECU）中，处理传感器和执行器之间的数据传输。

四、设计考虑

在设计电路时，选择SN74HCT245时需注意以下几点：

• 负载能力：确认所驱动的负载不超过其额定电流，以防止过载导致器件损坏。
• 电源管理：确保电源电压在推荐的范围内，以避免影响器件性能。
• 环境适应性：对于可能存在极端温度变化的应用场景，SN74HCT245的温度范围应能满足相关需求。
• PCB布局：优化PCB布局以减少信号延迟和噪声影响，保证高频信号的完整性。

五、总结

作为一款高性能的八位非反相收发器，SN74HCT245PWR凭借其优越的电气特性、广泛的应用场景以及适应性强的工作温度范围，成为电子产品设计中不可或缺的一部分。无论是在高级计算机系统、工业控制还是在汽车电子中的应用，它都能提供可靠、高效的信号传输解决方案。TI作为全球领先的半导体制造商，以其卓越的质量和广泛的技术支持，为广大设计工程师提供了便利，使其能够轻松解决复杂的逻辑电路设计挑战。
