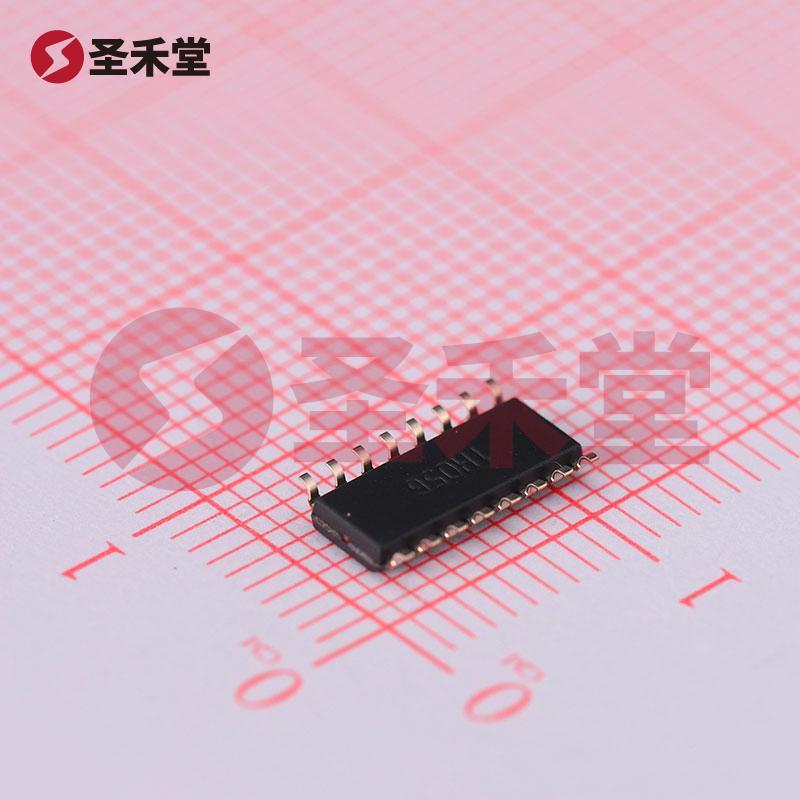

SN74LV4052ADR
SN74LV4052ADR参数
| 开关电路 | SP4T | 多路复用器/解复用器电路 | 4：1 |
| 电路数 | 2 | 导通电阻（最大值） | 75 欧姆 |
| 通道至通道匹配 (ΔRon) | 700 毫欧 | 电压 - 电源，单 (V+) | 2V ~ 5.5V |
| 开关时间 (Ton, Toff)（最大值） | 14ns，14ns | -3db 带宽 | 50MHz |
| 沟道电容 (CS(off)，CD(off)) | 0.5pF，13.1pF | 电流 - 漏泄 (IS(off))（最大值） | 100nA |
| 串扰 | -45dB @ 1MHz | 工作温度 | -40°C ~ 85°C（TA） |
| 安装类型 | 表面贴装型 | 封装/外壳 | 16-SOIC（0.154"，3.90mm 宽） |
| 供应商器件封装 | 16-SOIC |
SN74LV4052ADR手册
SN74LV4052ADR概述
SN74LV4052ADR 产品概述
概述
SN74LV4052ADR 是德州仪器（Texas Instruments）推出的一款集成电路，属于高性能多路复用开关系列。该器件设计用于在低电压和高频率应用中提供高效率的信号切换方案，广泛应用于通信、数据采集、信号调制及各种数字电路中。
主要特性
开关电路形式: SN74LV4052ADR 采用SP4T（单极四投）开关设计，能够在四个通道中选择一个，从而实现高效的信号切换。
多路复用器解复用器功能: 该器件具有4:1的多路复用功能，可以将多个输入信号合并为一个输出信号，或反向操作，从而提高电路设计的灵活性和效率。
导通电阻: 最大导通电阻为75欧姆，确保信号传输过程中损耗最小，使信号保持较高的完整性。
电源电压范围: 器件的供电电压范围为2V至5.5V，能够满足各种低电压系统的需求，适配广泛的应用场景。
开关时间: 快速开关时间（Ton 和 Toff 最大值均为14纳秒），使其适用于需要快速响应的电子设备，特别是在高频信号处理时。
高带宽性能: -3dB 带宽达到50MHz，保证信号在切换过程中不会出现明显的失真，适合于中高频通讯信号的传递。
低信号干扰: 串扰值为-45dB @ 1MHz，表明在信号切换过程中各通道之间的干扰极小，提高了电路的可靠性与稳定性。
温度耐受性: 工作温度范围广，-40°C至85°C，适合于各种环境下的操作，不论是工业控制还是消费类电子产品。
封装与安装类型: SN74LV4052ADR 采用16-SOIC封装，具备良好的散热性能，方便表面贴装，适合现代电子设备紧凑的设计需求。
低漏电流: 最大漏电流为100nA，使得该器件在待机状态下具有极低的功耗，有助于提高设备的整体能效，特别是在便携产品中表现突出。
应用领域
SN74LV4052ADR 的设计特点使其能够在几个主流的应用领域中发挥重要作用：
- 通信设备: 在无线通信及有线通信模块中，用于选择信号路径，优化信号传输效率。
- 数据采集系统: 多路复用器功能使其非常适合于将多个传感器信号汇聚到单一处理单元。
- 医疗设备: 由于其出色的温度适应性和低功耗特性，非常适合于医疗监测仪器中。
- 消费电子产品: 在家用电器、智能手机等设备中用于实现音频信号的切换和管理，提升用户体验。
功能优势
结合以上特性，SN74LV4052ADR 显示出其在多路复用应用中的无可替代性。其便于设计的特性、可靠的性能和优秀的兼容性，使其成为工程师设计电路时的理想选择。
结论
总的来说，SN74LV4052ADR 是一款高效、灵活且具有良好性能的多路复用开关，适用于广泛的应用场景。其独特的电气特性以及耐用的工作环境特性让它成为现代电子设计中的重要组成部分，无论是在复杂的信号处理系统，还是在日常消费电子产品中，都能出色地完成各类信号切换任务。
