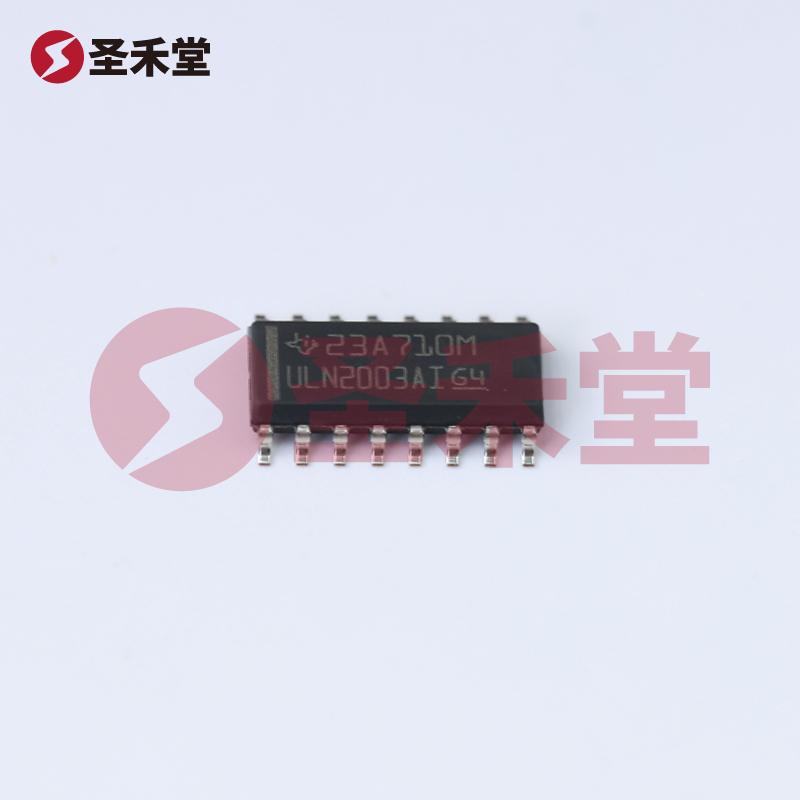

ULN2003AIDR
ULN2003AIDR参数
| 晶体管类型 | 7 NPN 达林顿 | 电流 - 集电极 (Ic)（最大值） | 500mA |
| 电压 - 集射极击穿（最大值） | 50V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 1.6V @ 500µA，350mA |
| 电流 - 集电极截止（最大值） | 50µA | 工作温度 | -40°C ~ 105°C（TA） |
| 安装类型 | 表面贴装型 | 封装/外壳 | 16-SOIC（0.154"，3.90mm 宽） |
| 供应商器件封装 | 16-SOIC | 制造商 | Texas Instruments |
| 系列 | ULx200xA | 包装 | 卷带（TR） |
| 零件状态 | 在售 | 开关类型 | 继电器，螺线管驱动器 |
| 输出数 | 7 | 比率 - 输入:输出 | 1：1 |
| 输出配置 | 低端 | 输出类型 | NPN |
| 接口 | 并联 | 电压 - 负载 | 50V（最大） |
| 电压 - 供电 (Vcc/Vdd) | 不需要 | 电流 - 输出（最大值） | 500mA |
| 输入类型 | 反相 | 基本产品编号 | ULN2003 |
ULN2003AIDR手册
ULN2003AIDR概述
ULN2003AIDR 产品概述
引言
ULN2003AIDR 是由德州仪器（Texas Instruments）推出的一款高效 NPN 达林顿型晶体管阵列。它专为驱动较大电流负载而设计，能够快速开关，广泛应用于汽车、工业自动化、家用电器等多个领域。对于需要控制电机、继电器和其他高电流负载的设计，ULN2003AIDR 提供了一个理想的解决方案。
基本特性
ULN2003AIDR 是一款具有七个独立 NPN 达林顿输出的晶体管阵列，采用 16-SOIC 表面贴装封装，适合对空间要求严格的电子设备。其主要参数如下：
- 集电极电流 (Ic)：最大 500mA，使得其能够驱动大多数常见电机和继电器。
- 集射极击穿电压 (Vceo)：最大 50V，适合多种电负载的应用。
- 饱和压降 (Vce(sat))：在 500µA 和 350mA 流量下，最大饱和压降为 1.6V，确保在开启状态下，功耗较低。
- 截止电流 (Ic(off))：最大 50µA，提供较高的开关性能。
- 工作温度范围：-40°C 到 +105°C，确保在各种环境条件下稳定工作。
输入/输出特性
ULN2003AIDR 的输入是反相的，意味着输入信号为高电平时，输出将为低电平，这种特性使得它与多种控制器兼容。每个输出通道为低端输出配置，可以与多个负载并联工作，根据具体设计需要来灵活配置。其输入-输出比为 1：1，简化了设计和使用。
应用领域
由于其高电流驱动能力和宽工作温度范围，ULN2003AIDR 适用于以下应用场合：
- 继电器驱动：可轻松控制继电器，广泛应用于家电和工业自动化设备。
- 步进电机控制：在步进电机驱动电路中，用于控制电机的启动、运行和停止。
- LED 灯控制：可以在各种照明系统中使用，以控制高功率 LED 灯的开关。
- 传感器接口：通常与传感器电路连接，以便将传感器采集到的信号输出到更高功率的电路。
封装与安装

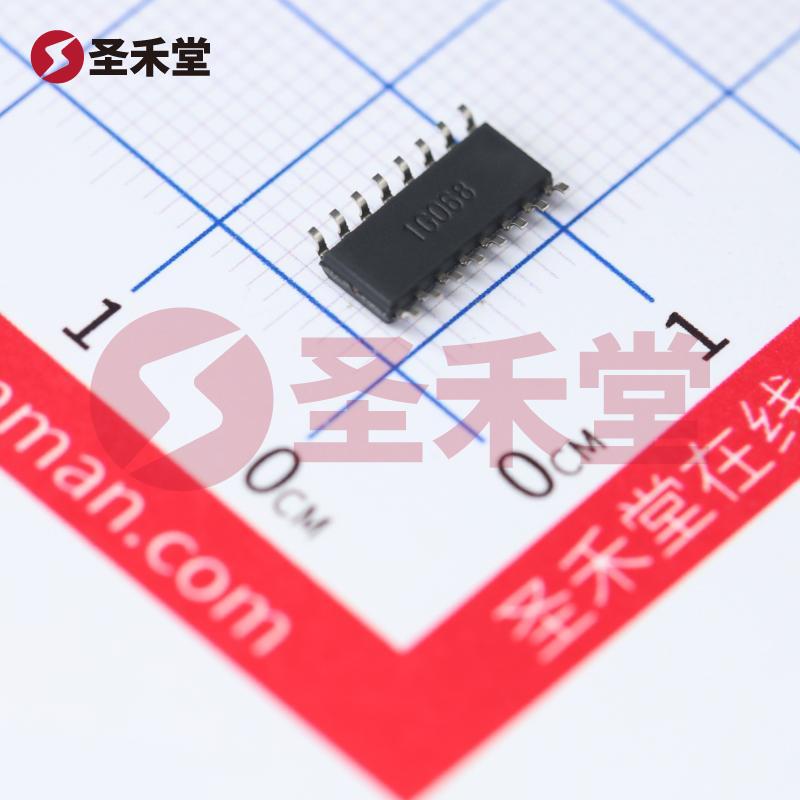

ULN2003AIDR 采用 16-SOIC 表面贴装封装，尺寸为 0.154"（3.90mm 宽）。该封装形式便于自动化生产和贴片，同时节省了电路板空间，适用于现代电子设备的高密度设计要求。
兼容性
ULN2003AIDR 具有广泛的兼容性，常用于与微控制器（如 Arduino、PIC、AVR、或基于 ARM 的微处理器）接口，形成高效的控制方案。此外，基于其反相输入特性，可直接与典型的逻辑电平信号（例如 TTL、CMOS 逻辑）配合使用，简化了与各种逻辑电路的集成。
结论
ULN2003AIDR 是一款功能全面、效率高、可靠性强的 NPN 达林顿晶体管阵列，适合多种电力驱动应用。其设计精良，能够在各种恶劣环境下稳定工作，使其成为工业、汽车及消费电子设备的理想选择。无论是作为功率开关、电机驱动，还是其他高电流应用，ULN2003AIDR 都能提供出色的性能，值得工程师在设计中考虑。
要了解更多有关ULN2003AIDR 的信息或获取技术支持，可以访问德州仪器官网或联系他们的技术支持团队。
