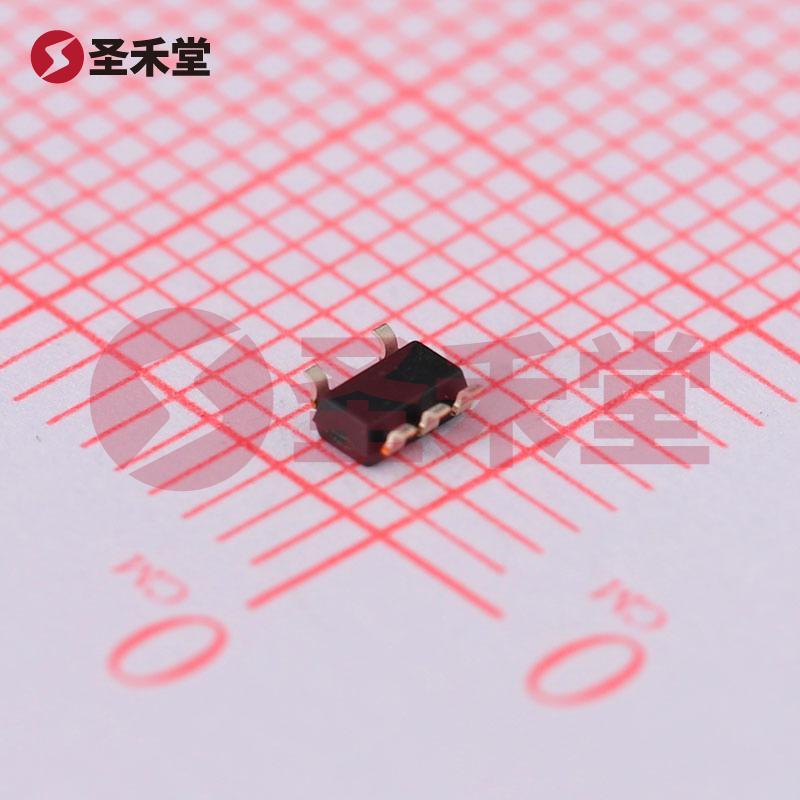

TLV62568DBVR
TLV62568DBVR参数
| 功能 | 降压 | 输出配置 | 正 |
| 拓扑 | 降压 | 输出类型 | 可调式 |
| 输出数 | 1 | 电压 - 输入（最小值） | 2.5V |
| 电压 - 输入（最大值） | 5.5V | 电压 - 输出（最小值/固定） | 0.6V |
| 电压 - 输出（最大值） | 5.5V | 电流 - 输出 | 1A |
| 频率 - 开关 | 1.5MHz | 同步整流器 | 是 |
| 工作温度 | -40°C ~ 125°C （TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | SC-74A，SOT-753 | 供应商器件封装 | SOT-23-5 |
TLV62568DBVR手册
TLV62568DBVR概述
产品概述：TLV62568DBVR
一、产品简介
TLV62568DBVR 是德州仪器（TI）推出的一款高效的降压型 DC-DC 电源转换器，专为便携式设备和其他对空间有严格要求的应用而设计。其封装采用 SOT-23-5，便于在有限的空间内实现高效的电源管理。该芯片具有可调输出功能，能够在广泛的输入电压范围内提供稳定的输出电压，适用于各种电子设备。
二、主要特性
输入电压范围：TLV62568DBVR 支持的输入电压范围为 2.5V 至 5.5V，这确保了其在电池供电的设备以及其他低电压应用中具有良好的适应能力。
输出电压范围：该芯片的输出电压可调范围为 0.6V 至 5.5V，能够满足各种外部负载的需求，为系统设计人员提供灵活性。
输出电流：TLV62568DBVR 的最大输出电流为 1A，适合驱动大多数低功耗负载，如微控制器、传感器和无线模块等。
开关频率：其开关频率为 1.5MHz，较高的频率有助于减小外部电感和电容的尺寸，从而提升电路的整体集成度。
同步整流：该芯片内置同步整流器，能够有效提高转换效率，减少能量损耗，使得整体功耗降低，延长了设备的工作时间，尤其在电池供电应用中至关重要。
工作温度范围：TLV62568DBVR 的工作温度范围广泛，达到了 -40°C 至 125°C，确保其在各种恶劣环境下均能正常工作，特别适合工业和汽车应用。
封装与安装类型：采用表面贴装型的 SOT-23-5 封装，便于在现代电子元器件设计中进行紧凑布局，提高了设计的灵活性和集成度。
三、应用场景
TLV62568DBVR 适用于多种应用场景，包括但不限于：
- 便携式电子设备：如智能手机、平板电脑、可穿戴设备等，需要有效的电源管理以延长电池使用时间。
- 工业设备：各类传感器、监控设备及其他工业自动化产品，在各种环境条件下运行。
- 汽车电子：车载电源管理系统，确保电子设备在高温及低温环境下可靠运行。
- 消费类产品：如数码相机、游戏控制器、遥控器等，对电流和体积有较高要求的设备。
四、优势总结
TLV62568DBVR 以其优异的性能和广泛的应用范围，为设计人员提供了理想的电源解决方案。其高效的电源转换能力、宽广的输入输出电压范围、较小的封装尺寸以及对高温环境的良好适应性，使其在现代电子产品中成为不可或缺的元件。凭借 TI 的技术支持，TLV62568DBVR 在降低功耗、提高系统效率和整体设计灵活性方面表现出色。
总之，TLV62568DBVR 不仅满足了最新电子设计的要求，并且凭借其高效的电源管理能力，成为了众多应用领域中值得信赖的选择。
