SN74LVC1G3157DBVR

SN74LVC1G3157DBVR 产品概述

基本介绍

SN74LVC1G3157DBVR 是德州仪器（TI）推出的一款高性能、低功耗的多路复用器/解复用器芯片，属于 LVC 系列逻辑 IC。该器件设计用于具备高效、快速切换能力的应用，特别适用于数据路由、信号开关等场景，提供稳定且可靠的信号传输。

产品特性

1. 开关电路类型: 为单极双投（SPDT）开关，能够在两个信号源之间进行切换，适应各种电子设计需求。
2. 高带宽和快速切换时间: 具有高达 340MHz 的 -3dB 带宽，保证了高速数据传输。同时，开关时间（Ton 和 Toff）分别为最大 5.7ns 和 3.8ns，确保了快速切换性能，适合高速应用场景，如通信设备和数据采集系统。
3. 低导通电阻: 最大可达 15 欧姆的导通电阻，能有效减少信号衰减，提高传输效率。
4. 低电源电压: 支持宽电压范围，单电源供电可在 1.65V 至 5.5V 之间选择。这一特性使其兼容多种不同的逻辑电平系统，提供更大的设计灵活性。
5. 低漏电流: 最大漏电流仅为 1µA，有助于降低功耗，适用于电池供电的便携式设备。
6. 温度范围广: 工作温度范围为 -40°C 到 85°C，适应严酷的环境条件，保证了设备的稳定性和可靠性。
7. 低串扰及电容: 在 10MHz 时串扰达到 -54dB，保证了信号的独立性，沟道电容（CS(off), CD(off)）仅为 5.2pF，降低了信号延迟和干扰。

封装与应用

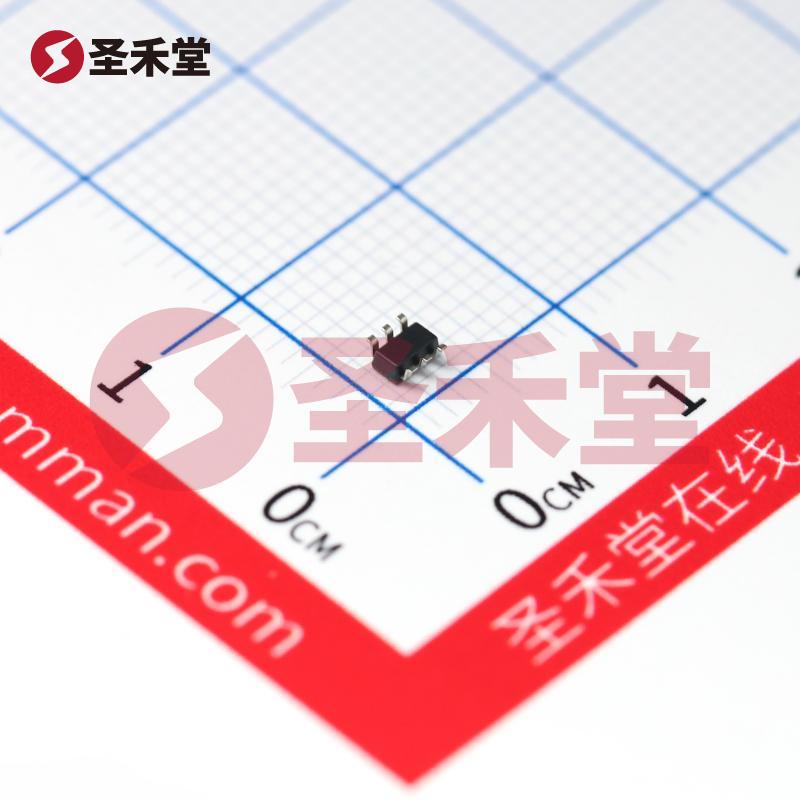

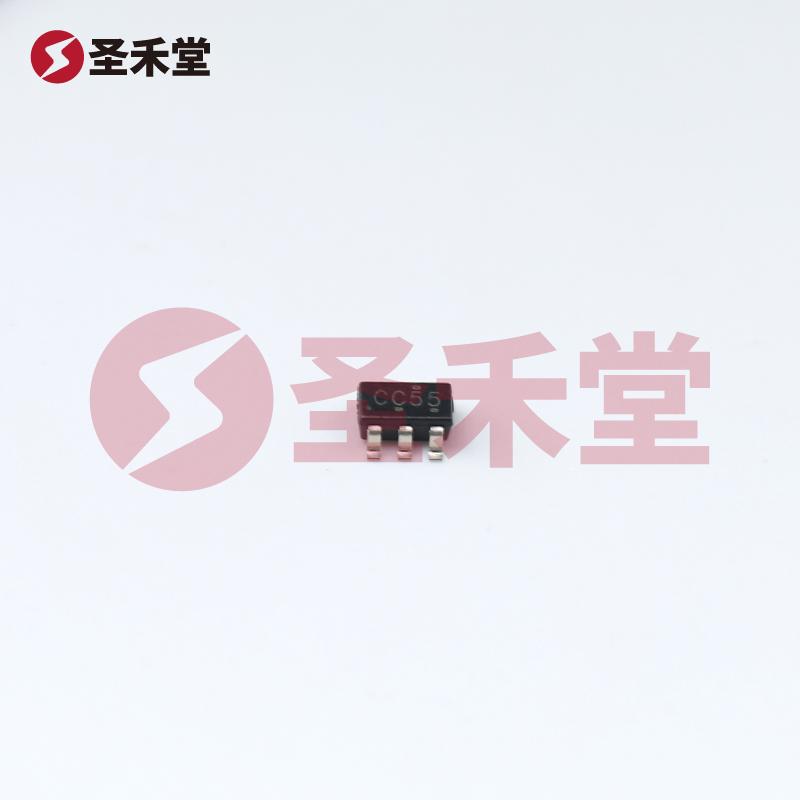

SN74LVC1G3157DBVR 采用 SOT-23-6 类型的表面贴装封装，体积小巧，适合高密度电路设计。该器件常用于以下几种应用：

• 数字电路中的信号选择和路由: 聊天机、网络设备或其他需要选择输入信号路径的应用。
• 低功耗条件下的开关控制: 适合需要降低功耗的移动设备。
• 数据采集和处理系统: 用于选择不同数据源进入 ADC（模拟到数字转换器）或其他处理单元。
• 音频和视频信号切换: 可用于选择音频或视频信号源，如家庭影院系统等。

结论

SN74LVC1G3157DBVR 是一款设计精良的高速低功耗多路复用器/解复用器，适合各种现代电子设备的需求，尤其是在要求高性能和低功耗的应用中。通过其优异的电气特性和广泛的应用场景，这款产品无疑是设计工程师实现复杂电路设计的理想选择。为了获得更多详细信息，建议访问德州仪器的官方网站，获取产品数据手册以及最新的技术支持。
