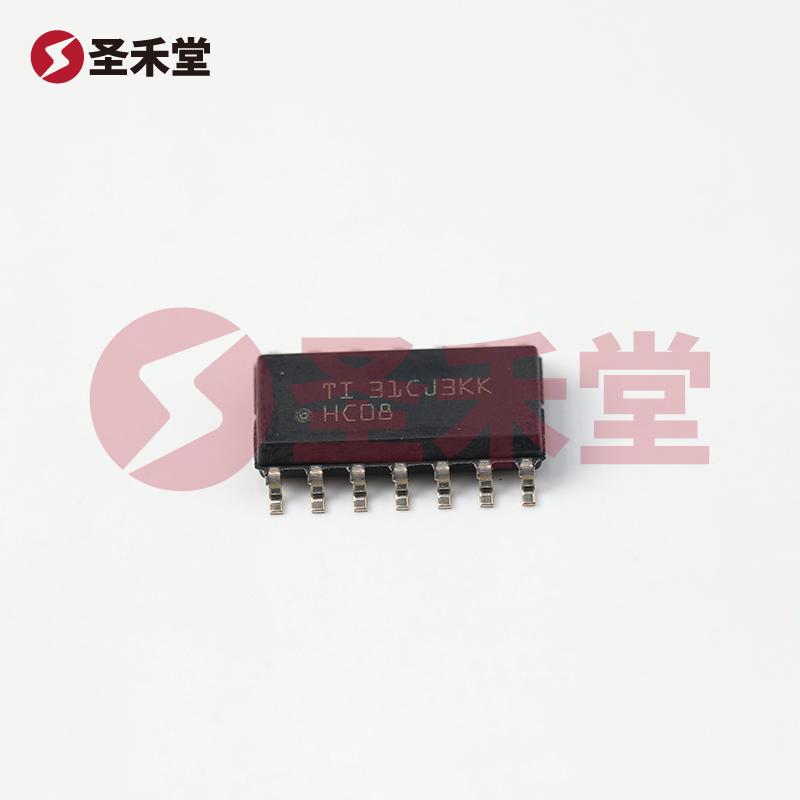

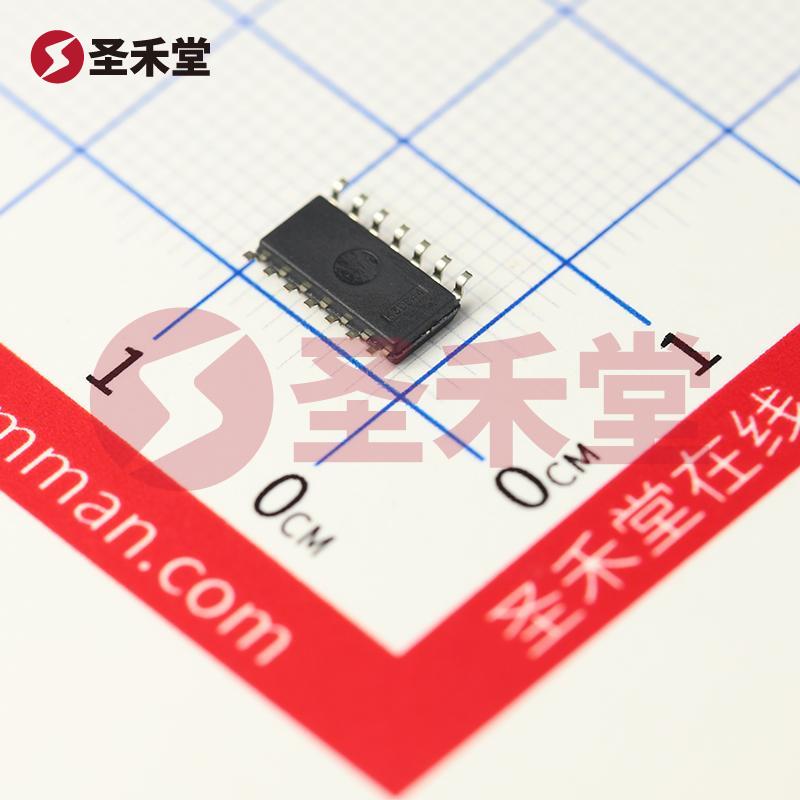

SN74HC08DR

SN74HC08DR 产品概述

产品型号： SN74HC08DR
制造商： 德州仪器（Texas Instruments）
封装类型： 14-SOIC（表面贴装型）
逻辑类型： 与门（AND Gate）
输入数： 2
电路数： 4

一、产品背景

SN74HC08DR 是一款高性能、高速的 CMOS 与门集成电路。作为德州仪器旗下的一款广受欢迎的逻辑门产品，SN74HC08DR广泛应用于各种数字电路和设备中，例如计算机、通信设备以及消费电子等。该器件利用现代CMOS工艺制作，具有低功耗、高速和良好的抗干扰性，适合在各种严苛环境下的应用。

二、主要特性

• 供电电压范围： 2V ~ 6V，提供灵活的工作电压选项。
• 逻辑电平： 高电平范围为1.5V ~ 4.2V，低电平范围为0.5V ~ 1.8V，有效确保了在不同条件下的稳定操作。
• 最大传播延迟： 在6V下，最大传播延迟仅为17ns（负载电容为50pF），保证了高速的数据处理能力。
• 静态电流： 最高静态电流为2µA，显著降低了功耗，符合现代低功耗电子产品的设计要求。
• 输出电流能力： 输出高电流和低电流均为5.2mA，能够有效驱动下游逻辑电路和负载。

三、应用场景

SN74HC08DR 在多种应用场景中发挥着重要作用，主要包括：

1. 计算机和微控制器系统： 用于组合逻辑电路，执行各种逻辑操作。
2. 通信设备： 作为数据处理单元的一部分，实现信号的处理和控制。
3. 消费电子： 广泛应用于家电、玩具以及各类电子组件中，作为基本逻辑元素。

四、工作环境

SN74HC08DR 具备优良的温度适应性，工作温度范围为-40°C ~ 85°C，确保其在极端环境条件下也能够稳定工作，适合用于工业控制、汽车电子等领域。

五、封装信息

14-SOIC（Small Outline Integrated Circuit）封装使得该器件在空间上占用较小，有助于轻薄电子设备的设计，而且其表面贴装特性（SMD）极大地提高了自动化生产的效率和可靠性。

六、设计灵活性

由于提供了四个与门通道，SN74HC08DR 设计为满足复杂逻辑电路的需求。设计师可以根据实际电路需要，灵活选择通道进行使用，进一步优化设计，减少元件数量和系统复杂性。

七、优势总结

• 高集成度： 由于封装内集成了多个逻辑功能单元，减少了外部元器件数量。
• 低功耗： 静态电流和动态功耗都有显著优势，特别符合电池供电设备的需求。
• 高速性能： 具有较低的传播延迟，适合快速数据传输和处理。
• 出色的环境适应性： 宽广的工作温度范围使其适合多种行业应用。

在现代电子产品中，对逻辑器件的要求不仅限于基本的逻辑运算，更希望在保证性能的同时，关注到功耗、体积和工作环境等多个方面，而 SN74HC08DR 以其优异的特性满足了这些要求，是设计师们进行系统设计时的理想选择。无论是在工业、通信还是消费电子领域，SN74HC08DR 都能够为客户带来高效、可靠的解决方案。
