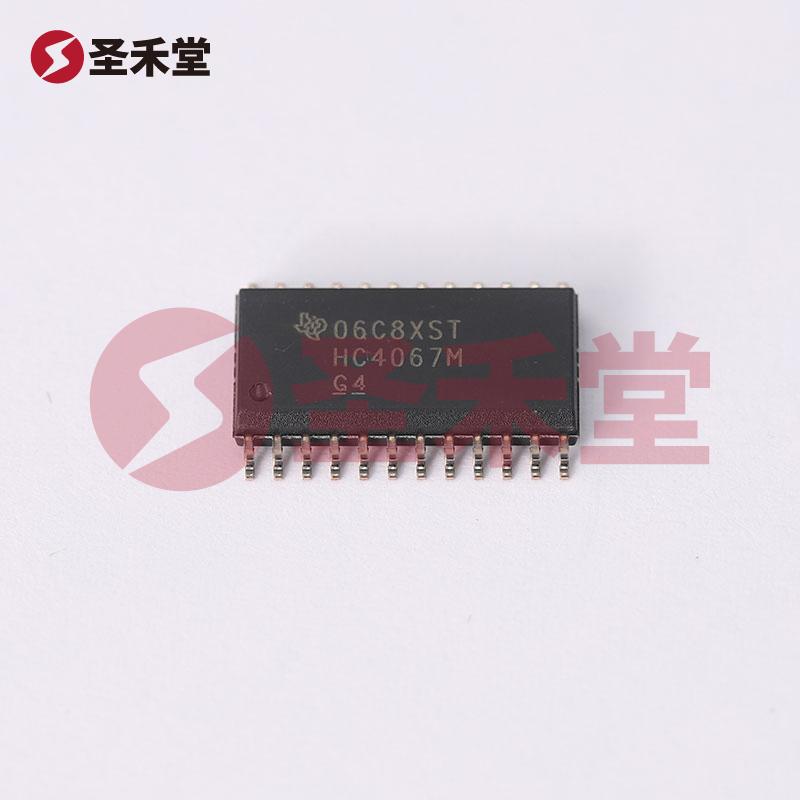

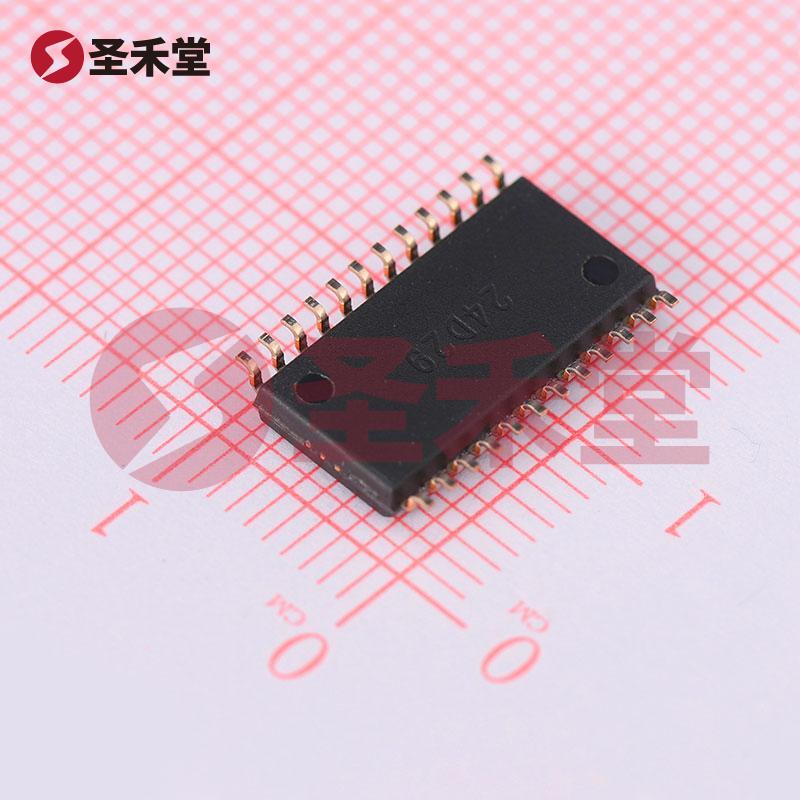

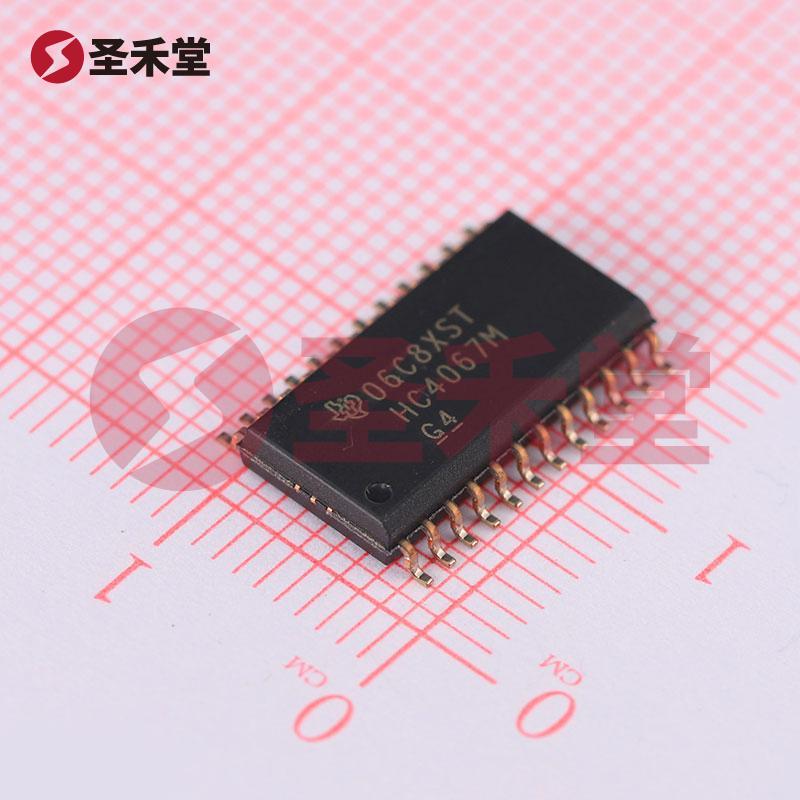

CD74HC4067M96
CD74HC4067M96参数
| 多路复用器/解复用器电路 | 16：1 | 电路数 | 1 |
| 导通电阻（最大值） | 160 欧姆 | 通道至通道匹配 (ΔRon) | 8.5 欧姆 |
| 电压 - 电源，单 (V+) | 2V ~ 6V | 开关时间 (Ton, Toff)（最大值） | 51ns，49ns |
| -3db 带宽 | 89MHz | 沟道电容 (CS(off)，CD(off)) | 5pF，50pF |
| 电流 - 漏泄 (IS(off))（最大值） | 800nA | 工作温度 | -55°C ~ 125°C（TA） |
| 安装类型 | 表面贴装型 | 封装/外壳 | 24-SOIC（0.295"，7.50mm 宽） |
| 供应商器件封装 | 24-SOIC |
CD74HC4067M96手册
CD74HC4067M96概述
产品概述：CD74HC4067M96 多路复用器/解复用器
一、产品简介
CD74HC4067M96是一款高性能多路复用器/解复用器，其结构为16:1，可以广泛应用于数据选择、信号切换等场景。作为德州仪器（TI）推出的一款产品，CD74HC4067M96采用了先进的高密度CMOS技术，在保证低功耗的同时实现高频率的开关操作，适用于各种电子设备的信号路由和选择。
二、关键参数
多路复用功能
CD74HC4067M96具备16通道输入，支持单路输出，能够灵活实现信号的多路选择和条件控制，满足复杂系统的需求。导通电阻与通道匹配
最大导通电阻为160欧姆，通道间匹配容差为8.5欧姆，低导通电阻确保开关状态的信号衰减最小，提升开关的传输效率和信号完整性。工作电源电压
产品工作电源电压范围为2V至6V，适配多种电源电压条件，为设计和应用提供灵活性。开关时间
开关的响应时间非常快速，最大开启时间(Ton)为51ns，关闭时间(Toff)为49ns，适合高频信号的切换需求。带宽和电容
-3dB带宽高达89MHz，说明该器件能够支持高速信号的传输。沟道电容小，关断时电容（CS(off)为5pF，CD(off)为50pF），在高速应用中表现出色，满足高效信号处理需求。漏电流与工作温度
最大漏电流（IS(off)）为800nA，确保器件在关断状态下功耗极低，符合节能环保的设计要求。该器件的工作温度范围为-55°C至125°C，能够在极端环境条件下可靠工作。封装与安装类型
CD74HC4067M96采用24-SOIC封装类型，适合表面贴装技术（SMD），有助于简化PCB布局和优化空间利用。
三、应用场景
CD74HC4067M96多路复用器/解复用器适用于多种应用，如：
- 数据选择：在数据处理系统中，可以选择不同的数据源输入到处理单元中，为数据采集和处理提供灵活性。
- 信号路由：用于通信系统中实现信号路径的灵活切换，提升系统的可扩展性。
- 测试与测量设备：可作为多路信号切换器，便于在不同测量点之间快速切换，提高测试效率。
- 便携式设备：由于其低功耗特性，非常适合在电池供电的设备中使用，延长设备使用寿命。
四、总结
CD74HC4067M96是德州仪器推出的一款具有优异性能的多路复用器。凭借其广泛的应用范围、高可靠性及灵活性，成为多种电子系统中不可或缺的部件。其优良的电气特性、优秀的开关性能和极小的占用空间使其在美观和实用性上都能得到用户的青睐。对于设计工程师而言，合理利用CD74HC4067M96将大幅提升电路设计的灵活性与效率，是一款值得推荐的核心组件。
