STM708RM6F

STM708RM6F 产品概述

简介

STM708RM6F 是意法半导体（STMicroelectronics）推出的一款创新的监控和复位芯片，旨在确保系统的可靠性与稳定性，广泛应用于各种电子设备的电源管理和复位功能。其特殊设计使其能够在电压下降或电源启动时，提供有效的系统复位功能。此芯片的主要特点包括简单复位、高电平有效、低电压阈值以及推挽式输出，特别适合于便携式设备、自动化设备和嵌入式系统等对功耗和稳定性有严格要求的应用场合。

基本参数

• 类型：STM708RM6F 支持简单复位及加电复位功能，设计简洁，为多种系统提供了便捷的解决方案。
• 受监控电压数：此芯片支持对单一电源电压进行监控，确保在电压低于设定阈值时启动复位程序。
• 输出形式：采用推挽式输出，能够实现更快的反应时间和更稳定的驱动性能。
• 复位有效性：该型号提供高有效与低有效两种复位功能，以适应不同系统的需求。
• 复位超时：复位超时设置为最小 140ms，能够满足绝大多数应用对复位延续时间的要求，保证系统在复位期间能够稳定运行。
• 电压阈值：电压监控阈值设定为 2.63V，当电压降至此阈值以下时，STM708RM6F 将发送复位信号，有效防止系统在低电压情况下工作导致的故障。
• 工作温度范围：该芯片的工作温度范围为 -40°C 至 85°C，确保在不同环境条件下的稳定可靠工作，广泛适用于工业、汽车及消费类电子产品。
• 安装类型：采用表面贴装型（SMD）设计，方便在现代自动化生产线的快速组装，提高生产效率。

封装特点

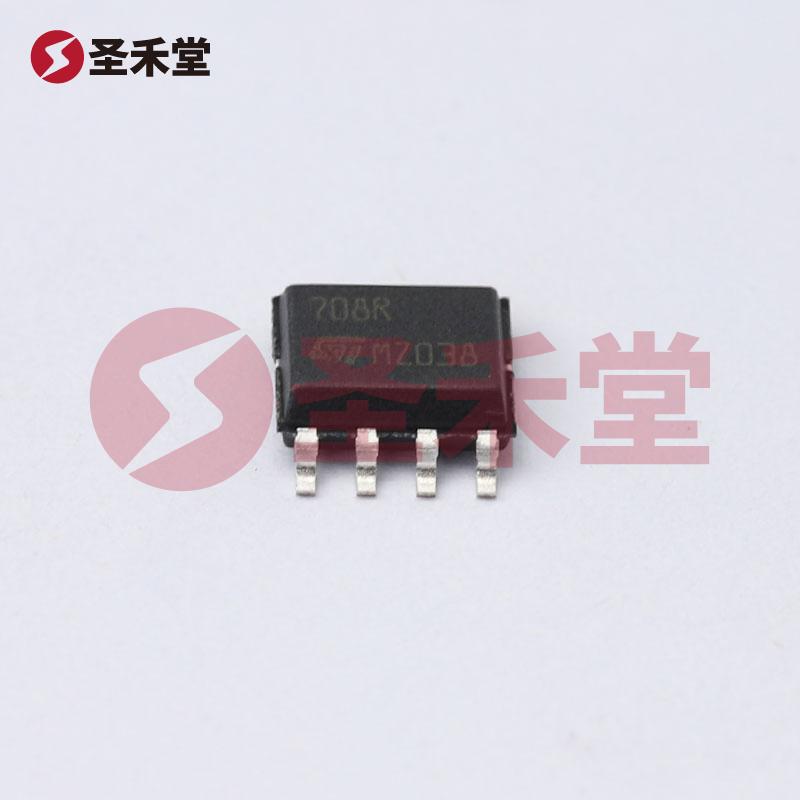

STM708RM6F 采用 8-SOIC 封装，尺寸为 0.154” (3.90mm 宽)，适合于贴片安装。这种小型化设计不仅节省了PCB空间，同时也提高了电路板的集成度。SOIC 封装使得芯片在散热性能上表现出色，保证了产品的稳定性和可靠性。

应用场景

STM708RM6F 被广泛应用于以下场合：

1. 便携式设备：在移动设备中，确保在电池电量不足时，系统能够及时复位，以避免数据损坏和损失。
2. 家电产品：如洗衣机、冰箱等，确保在发生电源波动时，设备都能可靠复位和恢复正常工作状态。
3. 工业自动化：在工业控制系统中，保证在供电不稳定的环境下，避免设备的异常工作，提高设备的整体可靠性。
4. 汽车电子：对于汽车电子控制单元（ECU）来说，能够在多种电源条件下稳定工作至关重要，STM708RM6F 赋予了其良好的稳定性和复位能力。

总结

STM708RM6F 是一款功能强大、设计精巧的监控和复位芯片，为确保系统稳定性和可靠性提供了优秀解决方案。凭借其低电压阈值、灵活的有效性选择和良好的温度适应性，这款芯片可以广泛应用于各种电子设备中，有效提升设备的整体性能与用户体验，是电子工程师和产品开发者的理想选择。相信 STM708RM6F 将在其应用领域中发挥重要作用，助力现代电子设备的高效运行。
