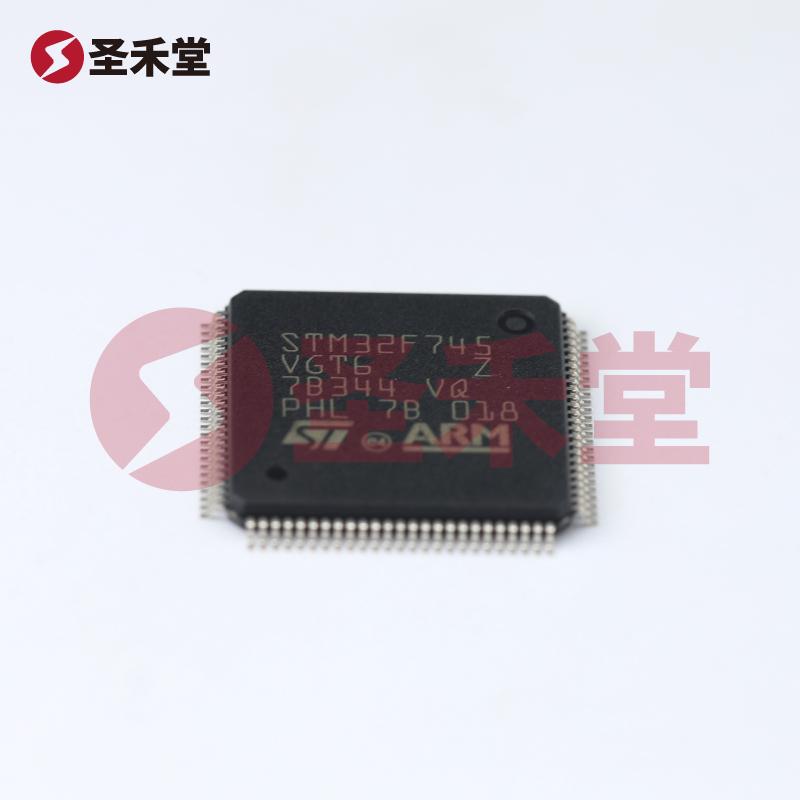

STM32F745VGT6

STM32F745VGT6 产品概述

一、产品简介

STM32F745VGT6 是STMicroelectronics（意法半导体）推出的一款高性能单片机，属于STM32系列的Cortex-M7内核单片机。这款 MCU 采用了先进的 32 位 ARM Cortex-M7 内核，主频达到216MHz，旨在满足对性能、灵活性和低功耗的苛刻要求。它被广泛应用于工业控制、汽车电子、消费电子以及通信等多个领域，提供强大的处理能力和丰富的外设接口，用户可以通过该单片机实现复杂的控制和智能应用。

二、核心处理器

STM32F745VGT6 配置了 ARM Cortex-M7 处理核心，能够以高达216MHz的速度执行指令，通过其双发射架构和高效的浮点运算，进一步提升数据处理性能。Cortex-M7支持DSP指令和浮点运算，使其在执行复杂算法与实时控制任务时发挥出色。

三、存储和内存

产品的程序存储容量为1MB的闪存（1M x 8），可用于存储应用程序和固件，同时320KB的SRAM（320K x 8）提供足够的空间用于高性能应用的临时数据存储。这种组合确保了用户在开发时可以灵活运用存储资源，满足各种应用的需求。

四、外设和连接能力

STM32F745VGT6 提供丰富的外设接口，包括：

• 通信接口: 内置多个标准协议接口，支持CANbus、I²C、SPI、UART/USART、USB OTG等，方便与其他设备进行数据交换。
• 音频接口: 配有SAI接口，适合音频应用和数字信号处理。
• 存储扩展: EBI/EMI接口允许用户连接外部存储器，扩展系统内存。
• 其它接口: 包括LINbus、IrDA、SD和SPDIF-Rx，增加了产品的兼容性和应用场景的多样性。

此外，STM32F745VGT6还集成了多个重要的外设，如PWM、DMA、WDT、欠压检测/复位等，这些功能大大增强了其在实时控制和自动监测应用中的表现。

五、模拟功能

该单片机集成了16个12位的A/D转换器和2个12位的D/A转换器，提供了强大的模拟信号处理能力。这使得STM32F745VGT6能够广泛应用于各种需要模拟信号采集和处理的应用场合，如传感器数据采集、音频处理等。

六、电气特性

STM32F745VGT6 的供电电压范围为1.7V到3.6V，具有良好的电源管理特性，适合在各种电源条件下灵活应用。其工作温度范围为-40°C 至 85°C，表明其具备良好的环境适应性，适合在苛刻的工业和汽车环境中使用。

七、封装与安装

产品采用100-LQFP（14x14mm）表面贴装封装，具有较低的转换阻抗和优良的热管理性能，既适合自动化的生产流程，也减少了PCB设计的复杂性，提高了封装的可靠性和集成度。

八、应用领域

STM32F745VGT6的高性能和丰富的外设接口使其在多个应用领域中大放异彩，包括：

• 工业控制: 用于PLC、运动控制器等设备。
• 汽车电子: 实现高效的电控单元(ECU)和车载信息娱乐系统。
• 消费电子: 应用于智能家居设备、可穿戴设备等。
• 通信设备: 用于路由器、网关及其他通信终端设备。

总结

STM32F745VGT6是一款具有极强性能和灵活性的MCU，适用于高端嵌入式应用，能够在广泛的工作条件下可靠运行。其强大的处理能力和丰富的外设接口，使得它在现代嵌入式系统开发中成为理想的选择。在复杂多变的应用需求下，该单片机可以给设计者提供更多的可能性与创新空间。
