SN74LVC1G240DBVR

SN74LVC1G240DBVR 产品概述

1. 产品简介

SN74LVC1G240DBVR 是德州仪器（Texas Instruments）推出的一款高性能逻辑器件，属于单通道缓冲器/反向器系列。该器件具有三态输出功能，适用于多种数字电路中信号驱动和逻辑转换的需求。得益于其广泛的供电电压范围和优异的输出驱动能力，SN74LVC1G240DBVR 成为许多现代电子设计中的理想选择。

2. 主要特性

• 逻辑功能: 缓冲器/反向器
• 逻辑电平: 具有单个位输出，可以实现信号的 Buffer 和反转功能。
• 最大输出电流: 支持上限为 32 mA 的高低输出电流，适用于驱动较大负载。
• 供电电压范围: 宽供电范围为 1.65V 至 5.5V，使其非常灵活，可以与多种逻辑家族兼容。
• 工作温度范围: 具备 -40°C 至 125°C 的宽工作温度范围，适合各种恶劣环境。
• 三态输出: 集成的三态输出功能允许器件在多路信号之间选择，减少信号干扰。

3. 封装和安装

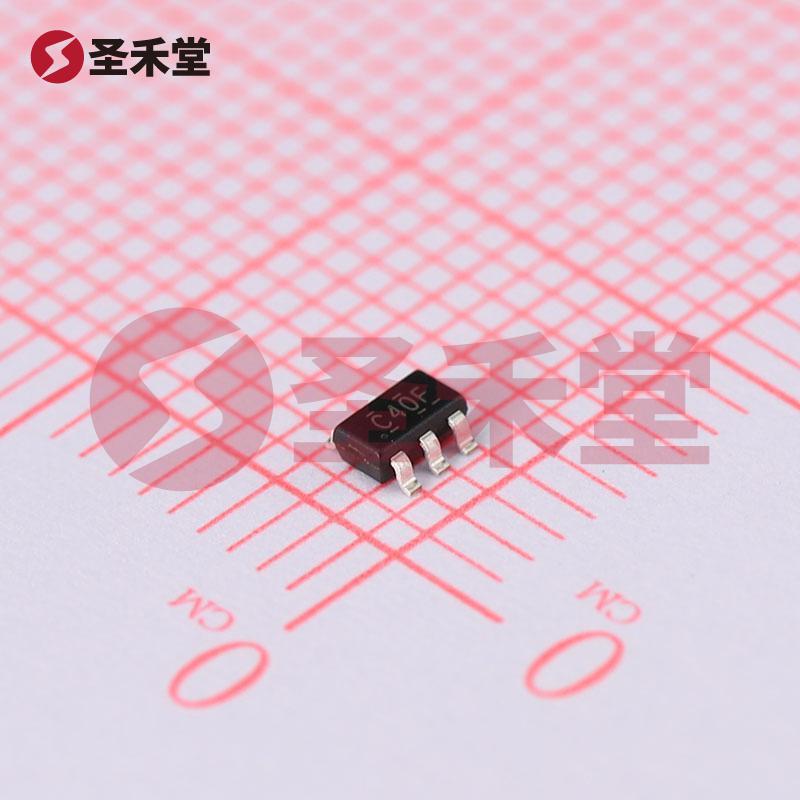

SN74LVC1G240DBVR 采用 SOT-23-5 封装，适合表面贴装（SMD）工艺，便于在紧凑的PCB设计中使用。该封装小巧、轻便，充分满足现代电子设备对空间和重量的要求。

4. 应用领域

SN74LVC1G240DBVR 在多个应用领域表现出色，特别是在以下几个方面：

• 通信设备: 该器件可以用于数字信号的缓冲和反转，确保信号质量在高速传输中得到保障。
• 消费电子: 常见于智能手机、平板电脑、电视等设备的内部逻辑电路，提升整体性能。
• 汽车电子: 由于其宽工作温度范围，适合在汽车电子控制系统中应用，确保设备在严苛环境下的稳定性。
• 工业控制系统: 在工业自动化和控制系统中，SN74LVC1G240DBVR 可以用于信号的整形和级联处理，提高系统的可靠性。

5. 使用建议

在设计中使用 SN74LVC1G240DBVR 时，应注意以下几点：

• 供电电压选择: 确保供电电压在 1.65V 至 5.5V 之间，根据系统逻辑电平需求选择合适的电源电压。
• 负载驱动能力: 使用该器件驱动负载时，确保负载电阻与输出电流相匹配，以防止过载。
• ** PCB 布局**: 在布局时尽量将信号路径缩短，降低电磁干扰（EMI）的影响，增强信号完整性。

6. 结论

SN74LVC1G240DBVR 是一个性能优良、适用广泛的缓冲器/反向器，凭借其高输出电流、宽电压范围及三态输出等特点，使其在电路设计中具备极高的实用性和灵活性。无论是在消费电子、工业控制、汽车电子还是通信设备中，用户都可以依赖它提供高效的信号处理解决方案。借助德州仪器的可靠性与创新性，这一器件为现代电子设计打开了广泛的应用可能性。
