功能 | 设置(预设)和复位 | 类型 | D 型 |
输出类型 | 差分 | 元件数 | 2 |
每个元件位数 | 1 | 时钟频率 | 60MHz |
不同 V、最大 CL 时最大传播延迟 | 30ns @ 6V,50pF | 触发器类型 | 正边沿 |
电流 - 输出高、低 | 5.2mA,5.2mA | 电压 - 供电 | 2V ~ 6V |
电流 - 静态 (Iq) | 4µA | 输入电容 | 3pF |
工作温度 | -40°C ~ 85°C(TA) | 安装类型 | 通孔 |
供应商器件封装 | 14-PDIP | 封装/外壳 | 14-DIP(0.300",7.62mm) |

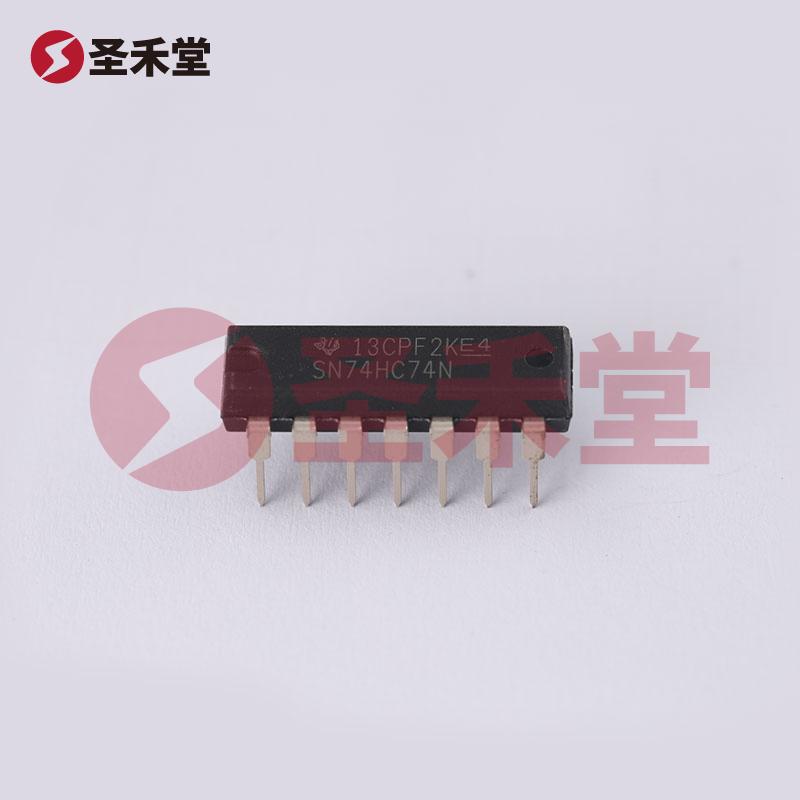

SN74HC74N 是一款来自德州仪器(Texas Instruments, TI)的高性能 D 型触发器,其设计专注于提供可靠的数字存储解决方案。这款触发器在时序电路中扮演着重要角色,主要用于设置(预设)和复位功能,广泛应用于数码电子设备中的数据寄存、状态机设计和其他数字逻辑电路。
SN74HC74N 是一款双 D 型触发器,即其内部包含两个独立的 D 触发器,能够同时处理两个不同的数据输入。这使得 SN74HC74N 特别适合需要多通道数据存储的应用。在功能上,该设备不仅支持标准的 D 型触发器操作,如数据捕获和存储,还提供预设(Set)和复位(Reset)功能,以便在系统初始化或出现突发事件时快速清空或设定逻辑状态。
SN74HC74N 的工作电压范围为 2V 至 6V,这使得其在多种低功耗和标准电压系统中均具备良好的适应性。其典型工作频率为 60MHz,支持高速数据处理需求,特别适合需要快速数据捕获的应用。该触发器在不同的电压和负载条件下(最大 CL 为 50pF)提供最大传播延迟为 30ns,这保证了在各种电源和负载条件下,数据传输的可靠性和响应迅速性。
另外,SN74HC74N 的静态电流(Iq)低至 4µA,使得该芯片在待机或者低功耗模式下,能够有效降低功耗,延长设备的使用寿命。
SN74HC74N 的输出为差分型,能在高电平(输出高电流为 5.2mA)与低电平(输出低电流同样为 5.2mA)之间快速切换。在输入端,其输入电容为 3pF,确保快速响应外部信号,适应大多数高速应用需求。同时,采用正边沿触发设计,使得此触发器在时序逻辑应用中具有优越的性能。

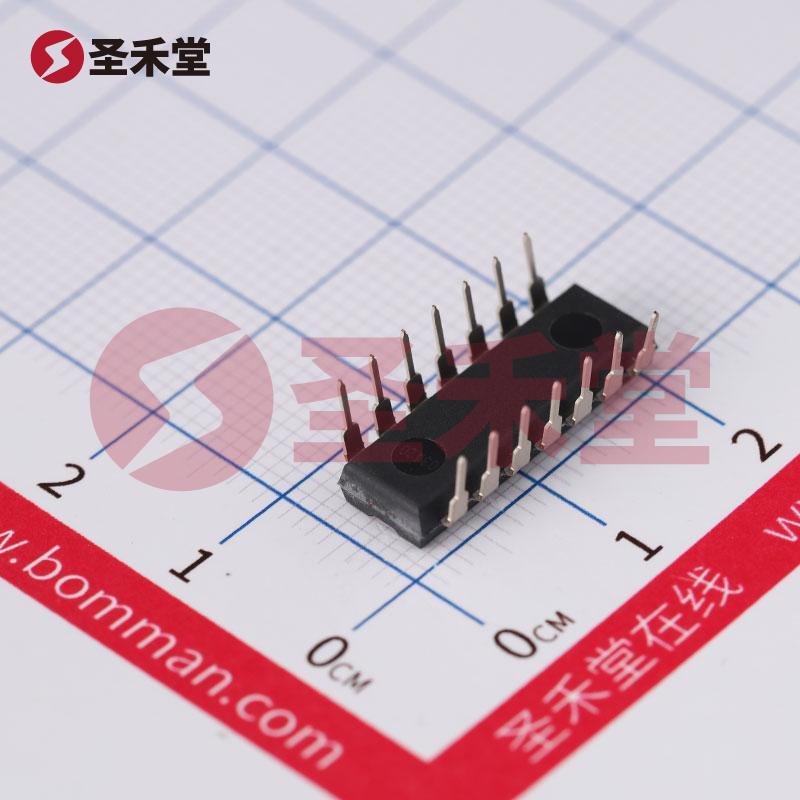

SN74HC74N 的工作温度范围为 -40°C 至 85°C,能够在严苛的环境下稳定工作,适合工业设备、汽车电子和消费类电子等多种应用场景。其封装类型为 14-DIP (Dual In-line Package),具有较好的抗干扰能力和易于插装的特点,能够在传统的 PCB 设计中发挥重要作用。14-PDIP 封装布局兼顾了空间利用和散热要求,非常适合多层电路板设计。
凭借其强大的性能特征,SN74HC74N 被广泛应用于各种数字电路中,如:
总体而言,SN74HC74N 触发器以其高性能、低功耗和广泛的工作电压范围,成为设计师在开发各种数字电路时的绝佳选择。无论是在消费电子、工业控制还是汽车电子等领域,SN74HC74N 作为一种可靠的 D 型触发器,必将为您的项目提供坚实的支持和出色的性能表现。借助 TI 的优质制造和性能保障,设计师们可以充分利用此器件实现其设计的最佳效果。
