SN74HC125PWR

SN74HC125PWR 产品概述

概述

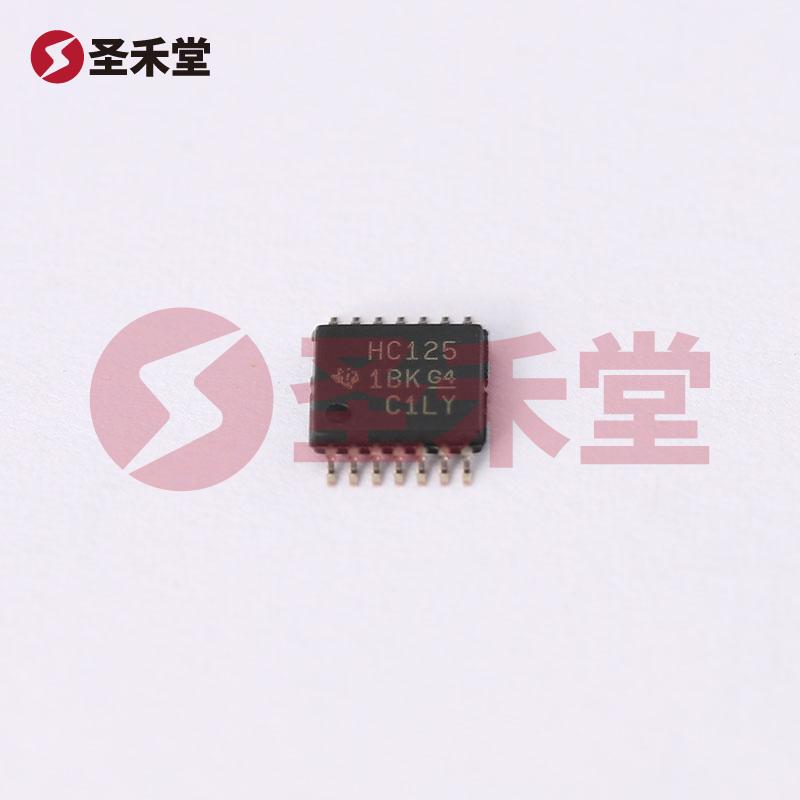

SN74HC125PWR 是德州仪器（Texas Instruments）推出的一款高性能四通道非反向缓冲器，广泛应用于各种数字电路。该器件采用14-TSSOP封装，设计紧凑，适合于表面贴装技术的应用。它具备较高的逻辑电平输出能力和广泛的电源电压范围，便于嵌入在现代电子设备中，满足多种设计需求。

基本参数

• 逻辑类型：SN74HC125PWR 作为一种缓冲器，其输出特性是非反向的。这意味着输入信号的逻辑电平在输出端将保持不变，提供了简单有效的信号增强功能。

• 元件数：此器件集成了四个独立的缓冲器，每个元件提供1位输出，使其在应用中具有较大的灵活性。

• 输出类型：SN74HC125PWR 具有三态输出能力，使得多个输出能够共享同一总线，极大地优化了电路设计。

• 电流输出能力：在输出高或低电平时，该器件的输出电流可高达7.8mA，保证了信号的驱动能力，适应不同的负载需求。

• 工作电压范围：器件的供电电压可在2V至6V之间变化，为设计人员提供了较大的灵活性，能够适应不同的电源方案。

• 工作温度：SN74HC125PWR 的工作温度范围为-40°C至85°C，使得其能够在严苛的环境条件下稳定运行，适用于汽车、工业设备和消费电子等多个应用领域。

• 封装：该器件采用14-TSSOP封装，封装宽度为4.40mm，适合于空间有限的应用场景，提供了优异的散热性能和电气特性。

应用领域

SN74HC125PWR 主要应用于高速数字电路中的信号缓冲和驱动。其典型应用包括：

1. 总线驱动：利用三态输出功能，可以在多个设备共享同一数据总线时，有效地控制信号的传输。在数据总线和控制总线中，该器件可充当中介，有效分隔不同设备的信号。

2. 工作于系统接口：可作为微控制器与外部设备之间的接口缓冲，以提高传输信号的完整性，确保数据的正确传输。

3. 电平迁移：在使用不同逻辑电平的器件之间进行接口时，SN74HC125PWR 可以作为电平转换器，确保数据可以在不同电压下可靠传递。

4. 信号隔离：使用该器件可以在电路的不同部分之间进行信号隔离，减少干扰，提高电路的整体性能和稳定性。

性能优势

SN74HC125PWR 的设计充分考虑了现代电子设备对速度和功耗的需求。其高达7.8mA的输出电流与宽工作电压范围使得其在高频应用中具有较低的电压摆动和延迟，从而能有效提高电路的整体性能。此外，由于其工作温度范围大，该器件可在极端条件下使用，进一步扩大了设计师的应用范围。

总结

SN74HC125PWR 是一款高性能的非反向缓冲器，凭借其输出能力、宽电源电压范围及实用的三态功能，广泛应用于数字电路中。无论是在汽车电子、工业控制还是消费电子领域，SN74HC125PWR 都能够为设计师提供可靠的解决方案，确保系统的稳定性和性能。随着电子设备日益复杂与集成化，SN74HC125PWR 无疑是您设计中不可或缺的重要元件。
