NL17SZ08DFT2G

NL17SZ08DFT2G 产品概述

NL17SZ08DFT2G 是由安森美（ON Semiconductor）公司推出的一款高性能 CMOS 与门（AND gate）。该组件围绕 2 输入、1 电路的设计理念，提供了低功耗和高速度的特性，广泛应用于数字电路中的信号逻辑运算。此产品兼容的工作电压范围为 1.65V 到 5.5V，使其适用于各类现代电子设备，特别是在低电压环境中表现优异。

产品特点

1. 逻辑类型与电路设计

   • NL17SZ08DFT2G 作为一款与门，具备典型的 2 输入逻辑功能。在数字电路中，与门用于实现基本的逻辑操作，只有当所有输入均处于高电平（逻辑 1）时，输出才为高电平。这使得它非常适合在各种控制电路、计算单元和信号处理系统中应用。

2. 电源电压与功耗

   • 该器件能够在广泛的电源电压范围内工作，从 1.65V 到 5.5V，适合处理来自不同信号源的逻辑电平。其静态电流最大为 1μA，确保了在待机状态下极低的功耗，适合移动设备和低功耗电子产品应用。

3. 输出电流能力

   • NL17SZ08DFT2G 的输出电流能力为 32mA（高、低，均相同），这保证了与门可以驱动常规逻辑负载，适应多种应用需求。

4. 传播延迟

   • 在 5V 电源下，该与门的最大传播延迟为 4.5ns（负载为 50pF）。这意味着 NL17SZ08DFT2G 可以实现高速的逻辑运算，非常适合需要快速响应的数字电路设计。

5. 工作温度范围

   • 该器件的工作温度范围为 -55°C 到 125°C，表现出色，适合在严酷环境条件下使用。这使得 NL17SZ08DFT2G 可以应用在工业、汽车及军事等需要可靠性的领域。

6. 封装与安装

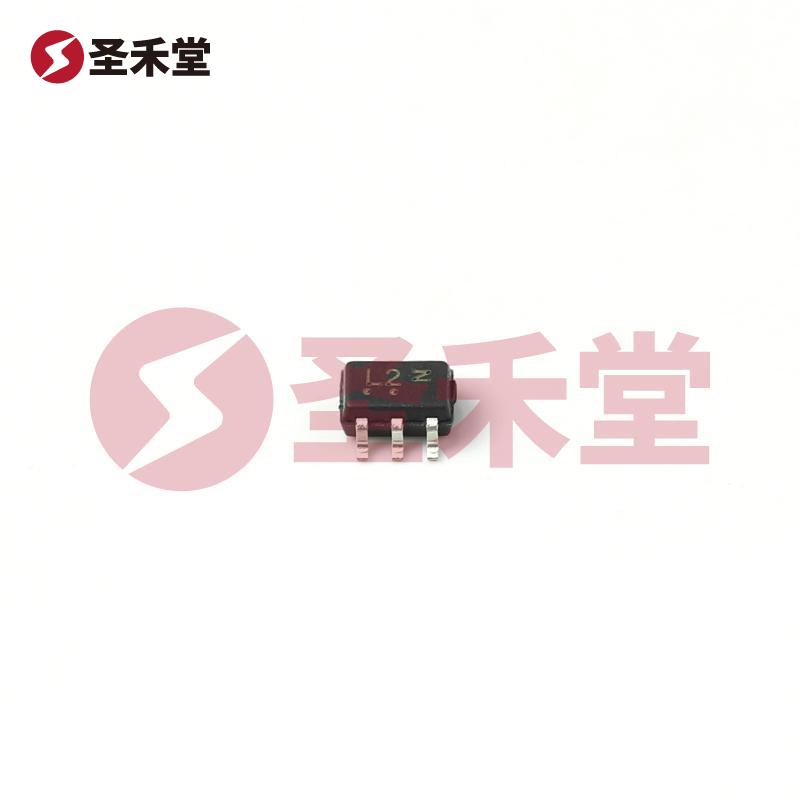

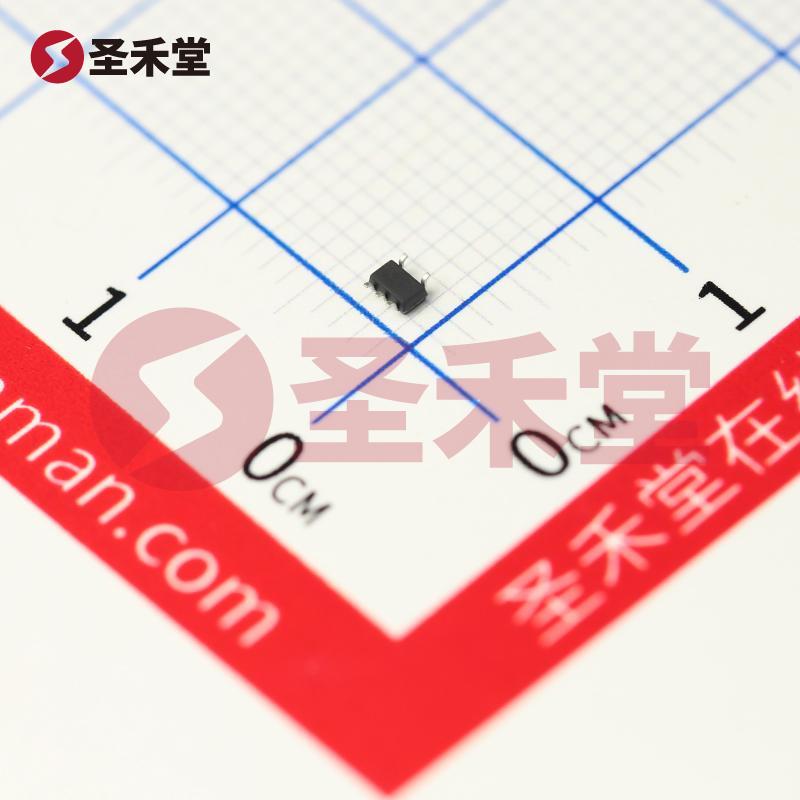

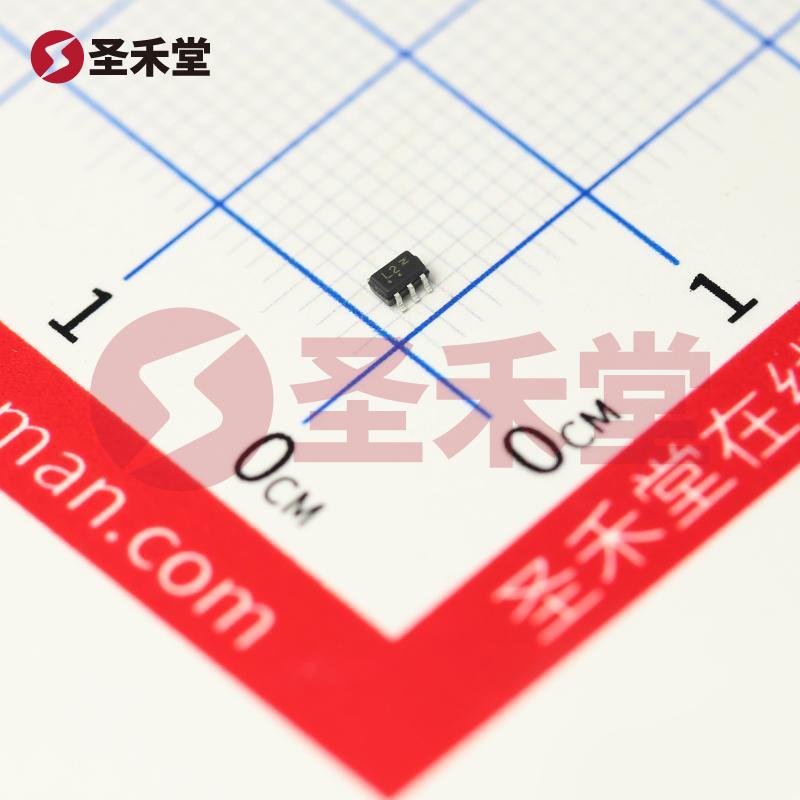

   • NL17SZ08DFT2G 采用 SC-88A（SC-70-5/SOT-353）封装，属于表面贴装型（SMD）。小巧的封装形式专为高密度线路板布局设计，节省空间，适合现代紧凑型设备。5 引脚设计也便于连接和布线，提高了电路设计的灵活性。

应用领域

NL17SZ08DFT2G 可以广泛应用于以下几种场合：

• 消费电子：如智能手机、平板电脑和可穿戴设备等，要求低功耗和高速响应的逻辑运算。
• 汽车电子：在车载系统中用于控制信号的逻辑处理，满足汽车严酷的工作环境。
• 工控设备：可用于工业自动化设备中的信号处理与控制。
• 通信设备：在数据转发和逻辑运算中，确保数据信号的准确处理。

总结

综上所述，NL17SZ08DFT2G 是一款功能强大且高效的 2 输入与门，凭借其优越的电压范围、极低的功耗及高速的逻辑处理能力，成为现代电子系统中的重要组成部分。随着电子设备的小型化和集成度的提高，NL17SZ08DFT2G 的应用前景将更加广阔，为数字逻辑设计提供了理想的解决方案。
