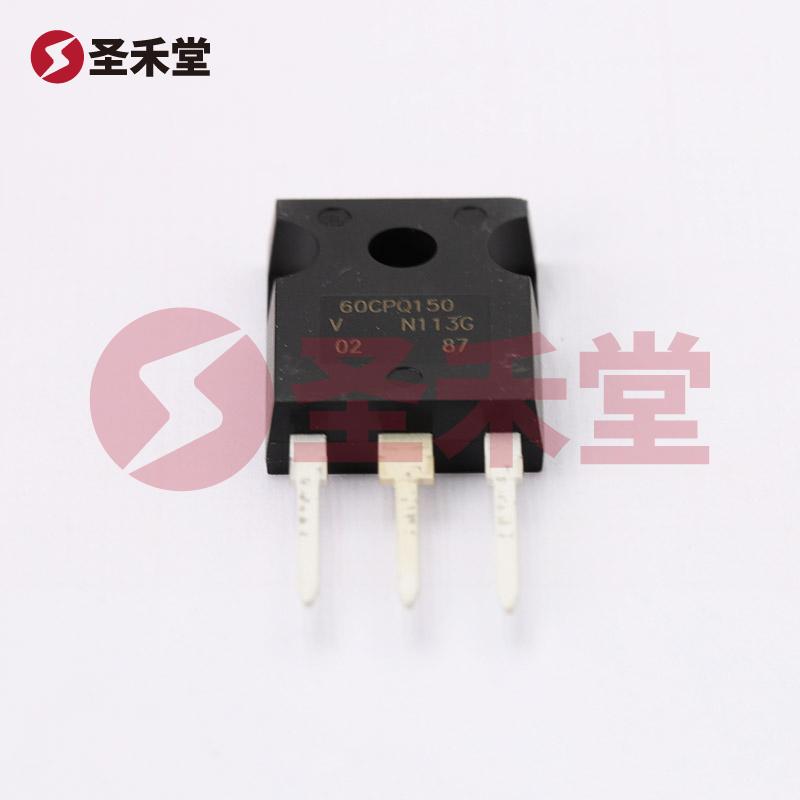

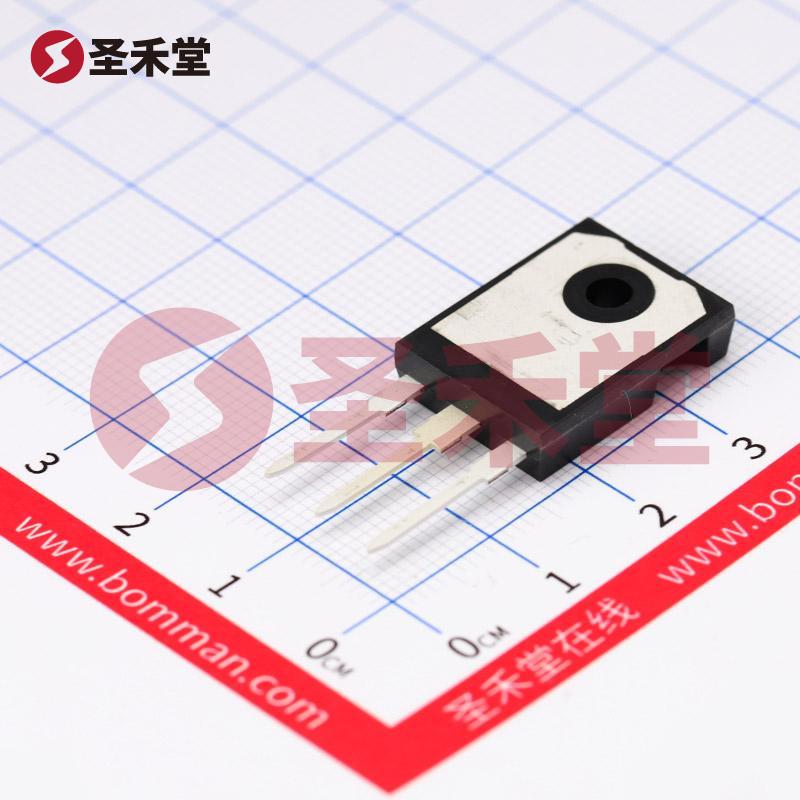

VS-60CPQ150-N3 产品实物图片
VS-60CPQ150-N3 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

VS-60CPQ150-N3

商品编码: BM69417740
品牌 :
VISHAY(威世)
封装 :
TO-247AC
包装 :
管装
重量 :
-
描述 :
肖特基二极管 1对共阴极 930mV@60A 150V 30A TO-247AC
库存 :
82(起订量1,增量1)
批次 :
2年内
数量 :
X
9.97
按整 :
管(1管有500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥9.97
--
10+
¥8.31
--
500+
¥7.91
--
5000+
产品参数
产品手册
产品概述

VS-60CPQ150-N3参数

二极管配置1 对共阴极二极管类型肖特基
电压 - DC 反向 (Vr)(最大值)150V电流 - 平均整流 (Io)(每二极管)30A
不同 If 时电压 - 正向 (Vf)830mV @ 30A速度快速恢复 =< 500ns,> 200mA(Io)
不同 Vr 时电流 - 反向泄漏100µA @ 150V工作温度 - 结-55°C ~ 175°C
安装类型通孔封装/外壳TO-247-3
供应商器件封装TO-247AC

VS-60CPQ150-N3手册

empty-page
无数据

VS-60CPQ150-N3概述

产品概述:VS-60CPQ150-N3 肖特基二极管

产品简介
VS-60CPQ150-N3 是 VISHAY(威世)公司推出的一款高性能肖特基二极管,配置为共阴极形式,适用于各种需要快速整流和高效率运作的应用场景。它的主要特点包括高压耐受能力(最高达到150V)、高整流电流(可达30A)、以及优秀的温度性能(工作温度范围从-55°C至175°C),使其成为电源管理、工业电源、直流至直流转换器和其他功率电子设备的理想选择。

技术参数
VS-60CPQ150-N3 的关键技术参数如下:

  • 二极管类型: 肖特基二极管,这种设计使其在低电压及高频环境下表现出色。
  • 反向电压(Vr): 最大150V,确保在高电压应用中能够安全工作。
  • 平均整流电流(Io): 每个二极管最大30A,适合高负载条件。
  • 正向电压(Vf): 在30A时,正向压降为830mV,较低的正向压降意味着更少的功耗和热量生成。
  • 反向泄漏电流: 在150V时,反向泄漏电流为100µA,表明该二极管在静态状态下能保持良好的绝缘,防止不必要的能量损耗。
  • 恢复时间: 快速恢复特性,恢复时间小于500ns,适合快速开关功能的应用。
  • 工作温度范围: -55°C ~ 175°C,确保在极端温度下也能稳定工作。
  • 封装类型: TO-247AC,采用通孔安装方式,适合高功率应用和散热设计。

市场应用
VS-60CPQ150-N3 被广泛应用于:

  • 高效率电源转换: 在开关电源、DC-DC转换器和逆变器中,作为整流二极管实现高效电能转化。
  • 电动汽车充电系统: 由于其优秀的高压和高流处理能力,非常适合用于电动车辆的充电器和能源管理系统。
  • 通信设备: 在通信设备的电源模块中,能够提供可靠的整流功能。
  • 工业自动化: 用于各种工业设备和控制系统中,帮助提高整体能效和系统稳定性。

优点与特性

  1. 高效能: 低正向压降和快速恢复特性减少了能耗,并提高了整体系统效率。
  2. 高可靠性: 在极端温度环境下的稳定性提供了在各种应用中所需的高可靠性。
  3. 优秀的耐高压性能: 不仅适合一般操作,还能承受高达150V的电压,适用于大部分工业和电源应用。
  4. 简便的安装设计: TO-247AC 封装使得其在组装过程中更为简单,适合各种PCB设计。

结论
VS-60CPQ150-N3 肖特基二极管凭借其卓越的性能和广泛的应用范围,成为电源设计中不可或缺的组件之一。其高整流电流、低正向压降、高反向电压耐受能力和良好的温度适应性,使其在电源转换及电动汽车充电等多个领域展现了强大的竞争能力。越来越多的设计工程师选择该款二极管,赋予其产品更高的效能和可靠性,助力于实现更高效和环保的电源解决方案。
