SN74LVC2G08DCUR
SN74LVC2G08DCUR参数
| 安装类型 | 表面贴装型 | 逻辑电平 - 高 | 1.7V ~ 2V |
| 不同 V、最大 CL 时最大传播延迟 | 3.8ns @ 5V，50pF | 工作温度 | -40°C ~ 125°C |
| 电流 - 静态（最大值） | 10µA | 逻辑电平 - 低 | 0.7V ~ 0.8V |
| 电压 - 供电 | 1.65V ~ 5.5V | 输入数 | 2 |
| 逻辑类型 | 与门 | 电流 - 输出高、低 | 32mA，32mA |
| 电路数 | 2 |
SN74LVC2G08DCUR手册
SN74LVC2G08DCUR概述
SN74LVC2G08DCUR 产品概述
一、产品简介

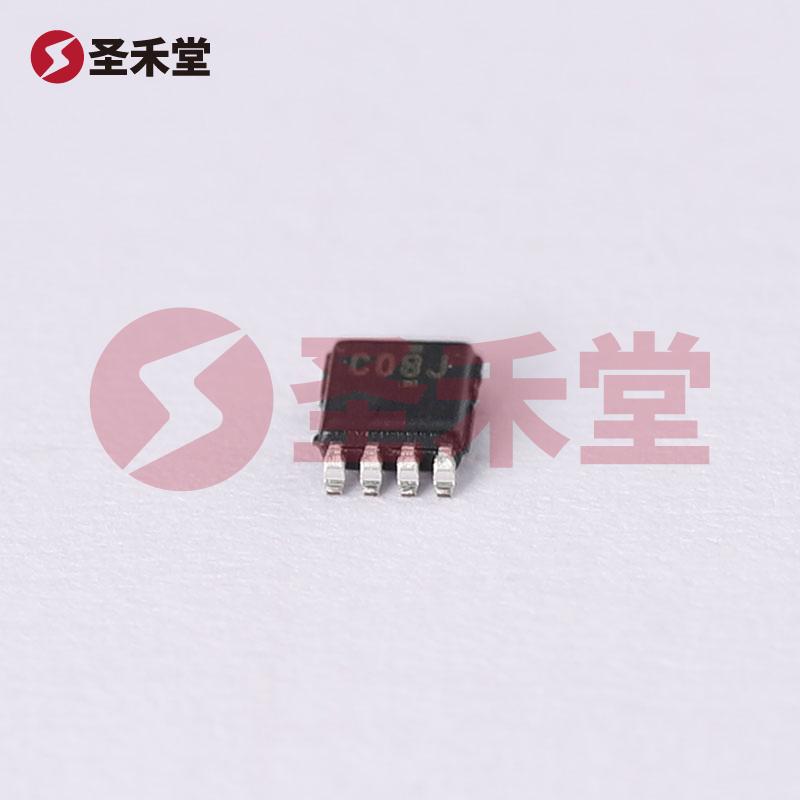

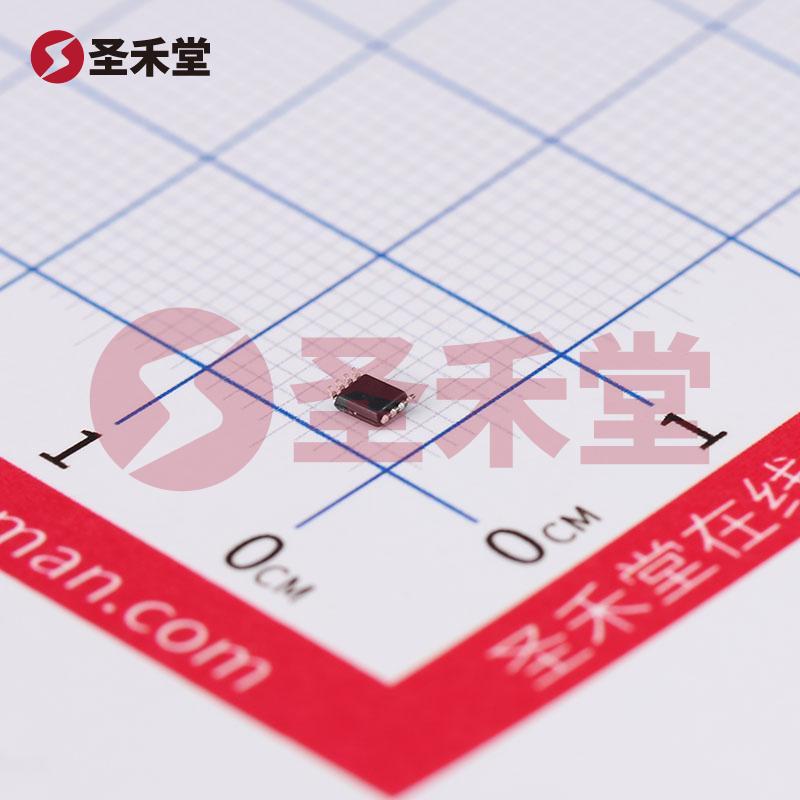

SN74LVC2G08DCUR 是德州仪器（Texas Instruments, TI）出品的一款高性能的 CMOS 与门逻辑集成电路，采用8-VSSOP封装，专为满足广泛的逻辑电路需求设计。该产品具备较小的封装尺寸和优秀的电气性能，适用于各种高频及低功耗的数字电路应用。
二、主要特点
双通道与门：SN74LVC2G08DCUR 提供两个独立的与门通道，适合在多种逻辑设计中进行组合和使用，提升了设计灵活性。
宽电压供电范围：该集成电路支持1.65V至5.5V的供电电压范围，能够适应不同电压要求的应用，有效增加了与其它逻辑电路的兼容性。
快速传播延迟：在5V供电且负载电容为50pF时，最大传播延迟仅为3.8ns，使其在高速数字信号处理中的表现尤为出色，适合高频操作场景。
低功耗特性：静态电流最大仅为10µA，保证了在低功耗设计中的应用，特别是在电池供电的设备中表现优越。
工作温度范围：该组件能够在-40°C到125°C的温度范围内稳定工作，保证了在极端环境下的可靠性，适用于工业、汽车和航空航天等领域。
输出电流能力：其输出电流能力达到32mA，支持驱动多个负载，确保在实际应用中的高效表现。
逻辑电平范围：逻辑高电平为1.7V至2V，逻辑低电平为0.7V至0.8V，确保在TTL和CMOS逻辑电路中进行可靠的逻辑判断。
三、应用场合
SN74LVC2G08DCUR 适用于广泛的应用领域，包括但不限于：
- 嵌入式系统：在各种微控制器或微处理器中作为逻辑电路的基础组成部分。
- 消费者电子产品：如手机、平板和其他智能设备中的数字逻辑处理。
- 工业控制：作为控制信号的逻辑处理单元，适用于机器人、传感器和执行器等。
- 汽车电子：在汽车内部逻辑系统中实现多功能控制，如灯光、引擎管理和通讯系统。
- 医疗设备：对高可靠性和准确性的要求，符合医疗电子产品的严格标准。
四、总结
SN74LVC2G08DCUR 代表了TI在CMOS与门逻辑集成电路领域的先进技术，其出色的电气性能、低功耗及宽温工作范围使之成为高效逻辑设计的理想选择。无论是在复杂的嵌入式系统还是在简单的数字电路中，SN74LVC2G08DCUR 都能够提供稳定可靠的解决方案。随着电子设备向着更高集成度和更低功耗发展，该产品将是设计师的一个重要工具。
