LM555CMX/NOPB

LM555CMX/NOPB 产品概述

LM555CMX/NOPB 是德州仪器（Texas Instruments）推出的一款经典的计时器/振荡器芯片，广泛应用于各种定时、脉冲生成和信号振荡的电子电路中。该芯片以其稳定的性能和可编程的特性，成为电子设计领域中的一款重要元件。

一、基本特性

1. 类型：LM555CMX/NOPB 为单路的计时器/振荡器，能够满足多种计时和脉冲产生的需求。

2. 频率范围：此芯片可以在高达 100 kHz 的频率下工作，适合于需要高频率操作的应用场景。其灵活的频率调节能力，可以通过外部电阻和电容组件进行配置，使其适应多种不同的应用需求。

3. 供电电压：LM555CMX/NOPB 支持的供电电压范围为 4.5V 至 16V。这一宽广的工作电压范围使得芯片在各种工作环境中均能稳定运行，适合电池供电和伴随电源模块的应用设计。

4. 电流消耗：在供电电流方面，该器件的工作电流为 10mA，确保了其在大多数嵌入式应用中处于较低的功耗状态，使其在长时间运行下仍然保持良好的能效比。

5. 工作温度：LM555CMX/NOPB 的工作温度范围为 0°C 至 70°C，适合于一般电子设备的环境条件下工作。其可靠性和耐用性可以满足大多数商业和消费级应用的需求。

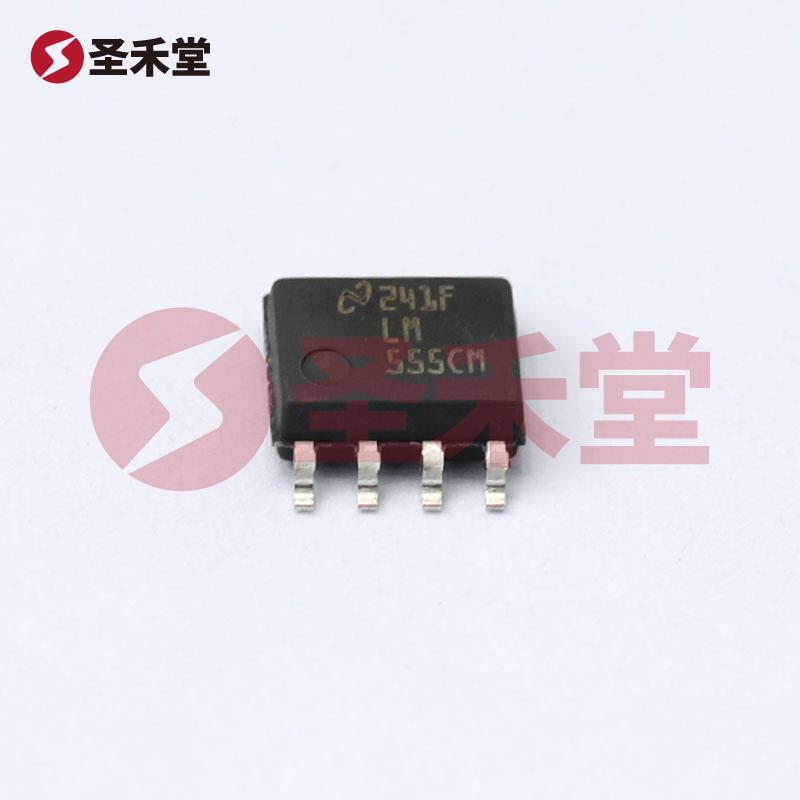

6. 封装与安装类型：该芯片采用 8-SOIC 封装，适合表面贴装技术（SMT），其尺寸为 0.154"（3.90mm 宽），便于在空间受限的板级设计中使用。此标准化封装形式为设计师提供了更多的灵活性和便捷性，尤其在自动化生产中。

二、应用领域

LM555CMX/NOPB 的广泛应用使其成为电子设计中的重要组成部分。具体应用包括：

• 定时器：可以作为延迟定时器，用于控制光源、伺服电机等设备的启闭。
• 脉冲生成：在需要产生精准脉冲信号的场合，如音频生成、调制解调等。
• 频率振荡器：用于信号调制和解调、频率合成等。
• 音频应用：常用于音频信号的产生和处理。
• 占空比调节：可通过外部组件设计实现不同的占空比，应用于LED调光、电机控制等。

三、结论

LM555CMX/NOPB 是一款功能强大且灵活的计时器/振荡器芯片，具有适应性广泛、功耗低、操作简单等优点。其广泛的工作电压和温度范围使其成为电子设计师在原型开发和量产设计中的首选元件之一。无论是在教育、工业还是消费电子应用中，LM555CMX/NOPB 的可靠性与性能均能满足各种设计要求。借助于其丰富的应用场景和卓越的性能，该芯片无疑在未来的电子创新中将继续扮演着重要角色。
