FDS6690A

FDS6690A 产品概述

FDS6690A 是一款高性能的 N 通道 MOSFET（场效应管），由安森美（ON Semiconductor）公司生产。该器件专为高效能与高可靠性的应用场景设计，具有良好的电气性能与广泛的工作温度范围，适合多个电子电路设计。

1. 基本参数概述

FDS6690A 的漏源电压（Vds）最大可以达到 30V，适合用于中等电压应用。其连续漏极电流（Id）在常温下（25°C）可达到 11A，这使得该 MOSFET 特别适合用于电机驱动、开关电源及其他需要大电流驱动的电子元件。

2. 导通电阻与驱动电压

FDS6690A 的导通电阻（Rds On）在 10V 驱动电压下表现出色，最大值为 12.5 毫欧，在 11A 的工作条件下，展现了极低的导通损耗。这一特性使其在需要频繁开关的应用中具有更高的能效并减少发热量。此外，该器件在 4.5V 驱动电压下仍具有较佳性能，扩展了其在低电压驱动环境中的应用潜力。

3. 门极特性

FDS6690A 的状态阈值电压（Vgs(th)）最大为 3V，在 250µA 的电流下表现出色。这一点保证了器件即使在较低的栅极电压下也能够迅速导通，从而有助于简化电路设计并提高系统的响应速度。同时，在 5V 的栅极驱动下，其电荷（Qg）最大为 16nC，意味着器件的开关速度快，适用于高频开关应用。

4. 输入电容

在输入电容方面，FDS6690A 在 15V 的偏置下，输入电容（Ciss）最大为 1205pF。这使得器件在高频操作时能够维持较低的开关损耗，进一步提升了系统的总体效率。

5. 功率耗散与温度范围

该 MOSFET 的最大功率耗散为 2.5W，意味着在合理的散热条件下，能够长时间承载工作而不至于过热。FDS6690A 的工作温度范围广泛，从 -55°C 到 150°C 不等，极大的提升了它在恶劣环境下的适应能力，适合航空航天、汽车电子及工业控制等应用。

6. 安装与封装

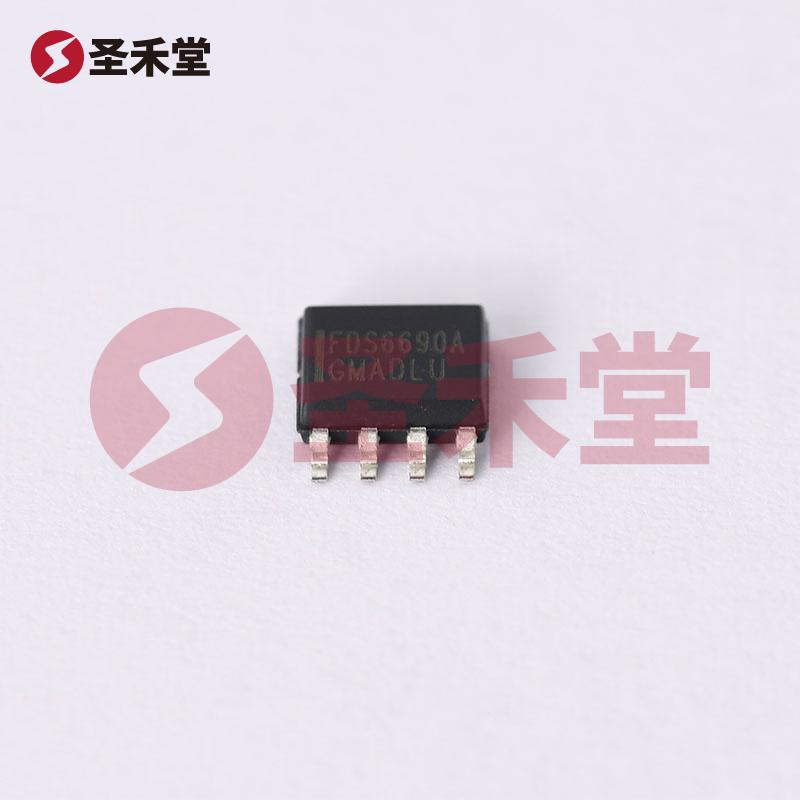

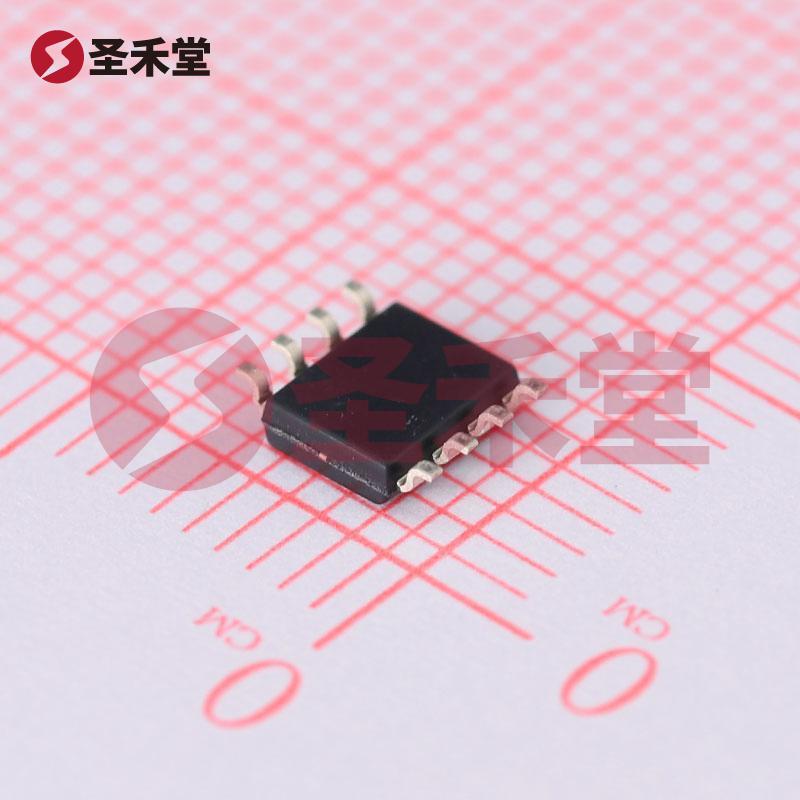

FDS6690A 采用表面贴装型（SO-8）封装，尺寸为 8-SOIC（0.154"，3.90mm 宽），该封装形式使得器件易于在各种电子电路中安装，减少了主动元件所占用的电路板空间，同时也提高了电路的整体集成度和可靠性。

7. 应用领域

凭借其出色的电气性能，FDS6690A 广泛应用于电机驱动、电源管理、简单开关电路、LED 驱动器以及其他需要高效率的功率开关应用。此外，其高工作温度和良好的兼容性使其在汽车电子和工业控制等领域也有着优异的表现。

8. 结论

总之，FDS6690A 是一款高效、可靠且多功能的 N 通道 MOSFET，具备优良的电气特性和广阔的应用场景。无论是在电源转换、信号调节还是红外线传感等电子电路中，FDS6690A 都能够提供优异的性能，满足现代电子产品对高效能和高可靠性的严苛要求。
