BAS21HT1G

BAS21HT1G 产品概述

一、产品简介

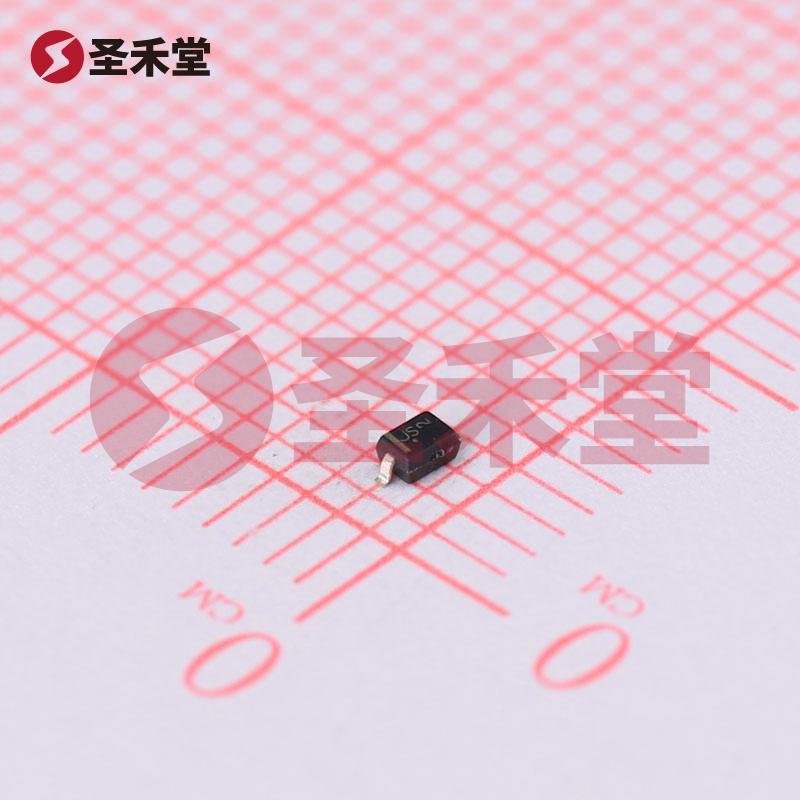

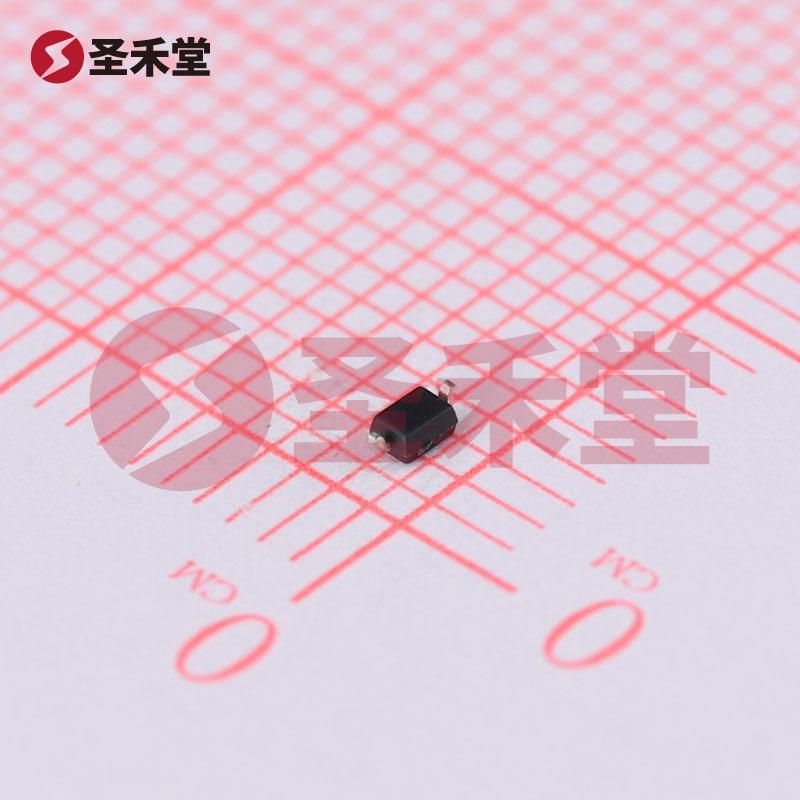

BAS21HT1G 是 ON Semiconductor（安森美）公司推出的一款高性能开关二极管，采用SOD-323封装兼具小巧与高效的特性，广泛应用于电子设备中的信号整流和开关应用。该产品结合了高耐压、低正向电压降和出色的反向恢复时间等优点，成为现代电子电路设计中不可或缺的重要元件。

二、主要规格

1. 二极管类型：BAS21HT1G 是一款标准开关二极管，适用于小信号整流。
2. 正向电流 (Io)：该二极管的额定平均整流电流为 200mA，适合满足一般应用需求。
3. 正向电压 (Vf)：在 200mA 的条件下，正向电压降为 1.25V，这一参数表明它具有较低的导通损耗，这对于电源效率尤为重要。
4. 反向击穿电压 (Vr)：最大反向电压可达到 250V，使其能够在多种高压应用场合中工作，提供可靠的电气隔离。
5. 工作温度范围：该器件的结温范围为 -55°C 到 150°C，适合在极端环境条件下运行，增加了其应用灵活性。
6. 反向泄漏电流：在200V条件下，反向泄漏电流仅为 100nA，这一低值提升了器件的工作稳定性与电路效率。
7. 反向恢复时间 (trr)：反向恢复时间为 50ns，适合高频应用，能够快速切换状态，从而减少信号失真。
8. 电容值：在0V和1MHz频率下的电容为 5pF，这一特性使其在高频信号处理中有良好的表现。
9. 封装形式：SOD-323 封装小巧，适合表面贴装技术（SMT），能够节省PCB空间，满足当今电子设计对小型化和高度集成的需要。

三、应用领域

BAS21HT1G 二极管可广泛应用于各类电子产品中，特别是在以下几个领域：

• 通讯设备：在无线和有线通讯设备中，作为信号整流和开关元件，保证良好的信号传输和系统稳定性。
• 消费电子：在电视机、音响、家用电器等消费电子产品中，应用于电源管理和信号处理。
• 电源转换：在电源适配器和DC-DC转换器中，进行高效的整流和电流控制。
• 汽车电子：应用于汽车电子控制单元（ECU）及其他车载设备中，能够在极端温度条件下可靠工作。

四、性能特点

• 低功耗设计：基于其低正向电压和反向泄漏电流，BAS21HT1G 有助于降低器件的功耗，增加整体电路的能效。
• 快速响应：反向恢复时间短，适合高频操作，提升了电路的工作频率上限。
• 高可靠性：在宽温范围内的优异性能，确保了该二极管在各种环境下的稳定性与使用寿命，降低了维护成本。

五、结论

总体而言，BAS21HT1G 是一款功能强大、性能优异的开关二极管，利用ON Semiconductor（安森美）先进的制造工艺和技术，提供了高效、可靠的电子元件解决方案。它的多种优良特性和广泛的应用场景使得其在当前的电子设计中占据了重要地位，适合各种工业、消费及汽车电子应用，是设计工程师的理想选择。
