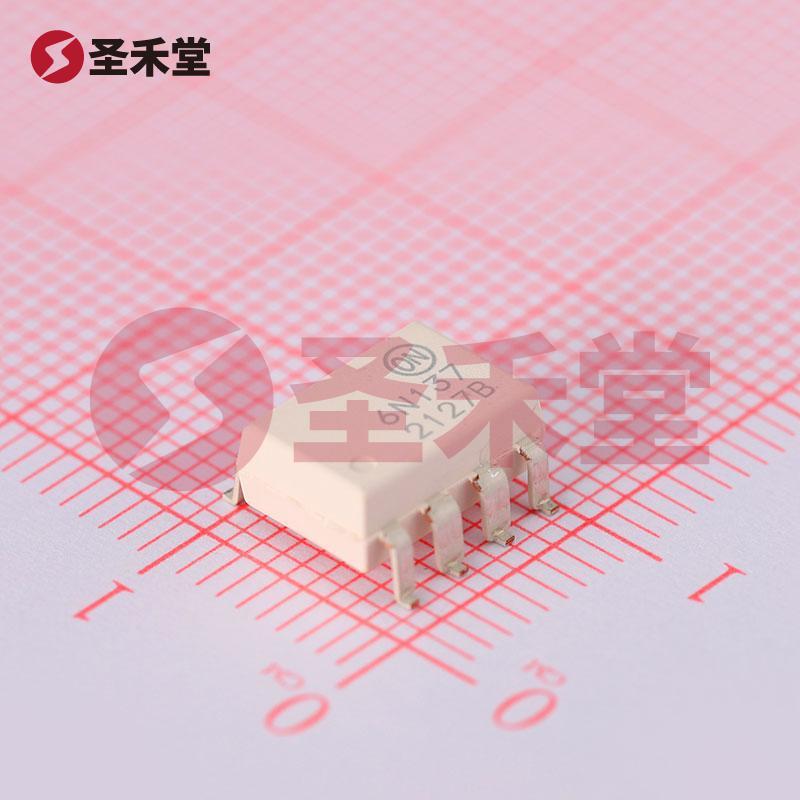

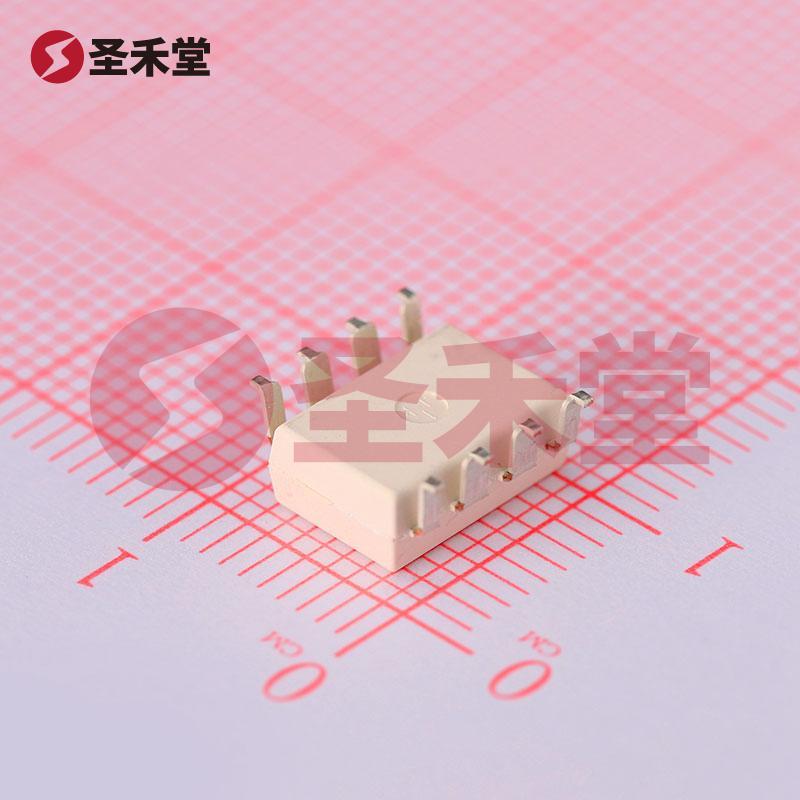

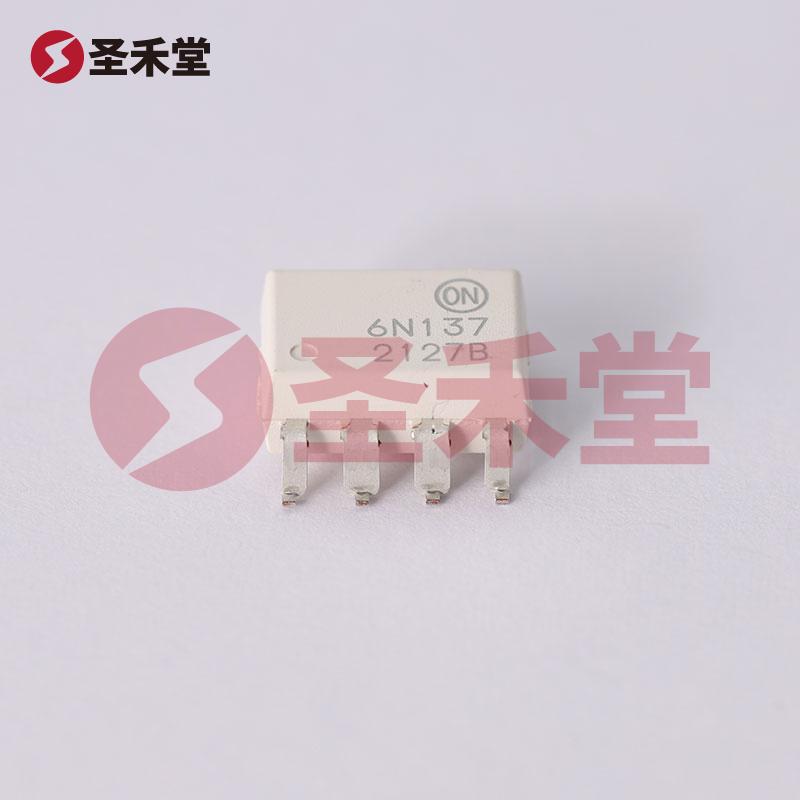

6N137SDM

产品概述：6N137SDM 逻辑输出光耦合器

6N137SDM 是一款由 ON Semiconductor（安森美）制造的高性能逻辑输出光耦合器，主要用于实现信号隔离和传输，特别是在需要高电压隔离和快速数据传输的应用场合。本产品的设计旨在提供优异的电气性能和可靠性，并满足现代电子设计日益增强的需求。

主要参数

• 通道数：1
• 输入 / 输出类型：输入为1，输出为开路集电极
• 电压隔离：具有出色的隔离性能，电压隔离高达5000Vrms，适合在高电压环境中使用
• 共模瞬变抗扰度：最小值为10kV/µs，能够有效抵御高频共模干扰
• 输入电压范围：适用于DC输入
• 输出电流：每通道输出电流最大可达50mA，适合驱动多种负载
• 数据速率：支持高达10Mbps的数据传输速率，能够满足快速数据传输的需求
• 传播延迟：tpLH / tpHL 最大值为75ns，提供快速响应时间
• 上升/下降时间：典型值上升时间为30ns，下降时间为10ns，进一步缩短信号传输延迟
• 正向电压(Vf)：典型值为1.45V
• DC正向电流(If)：最大值50mA
• 供电电压：适应范围为4.5V至5.5V，可在多种电源环境下使用
• 工作温度：宽广的工作温度范围，从-40°C到100°C，确保在极端环境下的可靠性
• 封装类型：采用8-SMD封装，方便进行表面贴装设计

应用场景

6N137SDM 逻辑输出光耦合器广泛应用于工业自动化、通信、数据采集、医疗设备等领域。特别适合以下应用：

1. 信号隔离：在高电压环境中传输低电压信号，防止高压对控制电路造成伤害。
2. 数据通信：由于其高数据传输速率，适合用于高频信号的传递，能够有效满足各种数字信号的传输要求。
3. 电源管理：在电源转换和控制电路中，对所承担负载状态进行实时监测和保护。
4. 开关电源：在开关电源中实现输入与输出之间的电气隔离，确保电源操作的安全性。

性能优势

• 高隔离电压：5000Vrms 的隔离电压能保护电路免受电气故障的影响。
• 优异的抗干扰能力：10kV/µs 的共模抗扰度确保在噪声环境中正常工作，提升系统的可靠性。
• 快速数据传输：高达10Mbps的数据速率，显著提高信号传递效率，适应高速通信需求。
• 环境适应性强：从-40°C到100°C的工作温度范围，允许在多种不同环境中可靠运作。

综上所述，6N137SDM 是一款优秀的逻辑输出光耦合器，凭借其高性能的电气特性和广泛的应用范围，为设计师在实现设备信号隔离及传输方面提供了可靠的解决方案。无论是在工业控制、通信设备还是医疗系统中，其可靠的性能都将为系统提供有效的保护和支持。
