BAS20-7-F

产品概述：BAS20-7-F 开关二极管

一、产品简介

BAS20-7-F 是一款高性能的标准开关二极管，由知名品牌 DIODES（美台）制造，采用 SOT-23 表面贴装封装。这款二极管设计用于各种开关应用，能够提供杰出的电气性能和可靠性，适用于众多消费电子产品的电路设计。

二、主要参数

• 类型：标准开关二极管
• 最大反向电压 (Vr)：150V
• 平均整流电流 (Io)：200mA
• 正向电压 (Vf)：1.25V @ 200mA
• 反向恢复时间 (trr)：50ns
• 反向泄漏电流：100nA @ 150V
• 电容：5pF @ 0V, 1MHz
• 工作温度范围：-65°C ~ 150°C

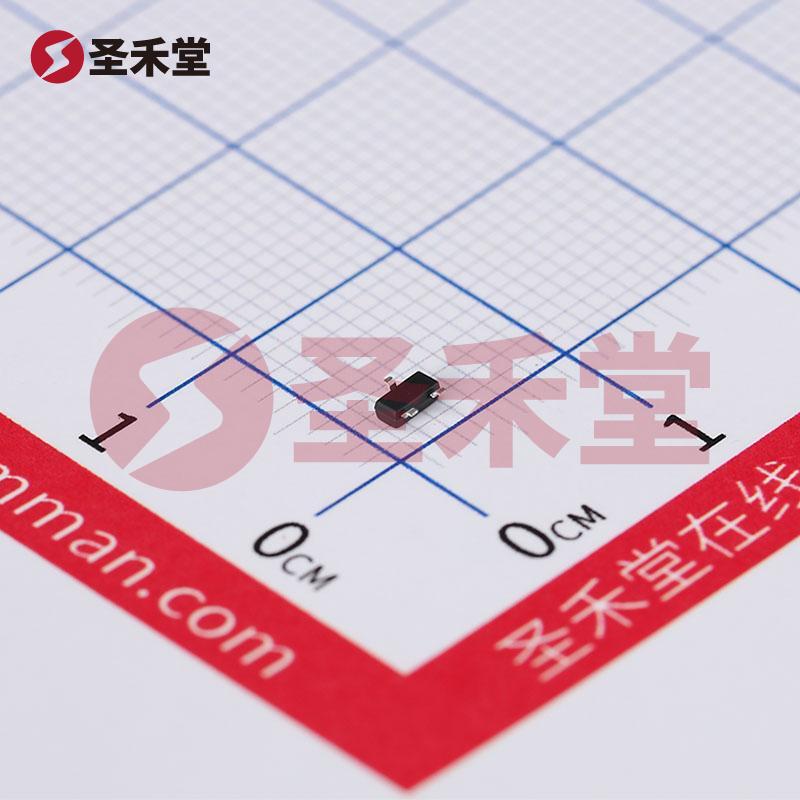

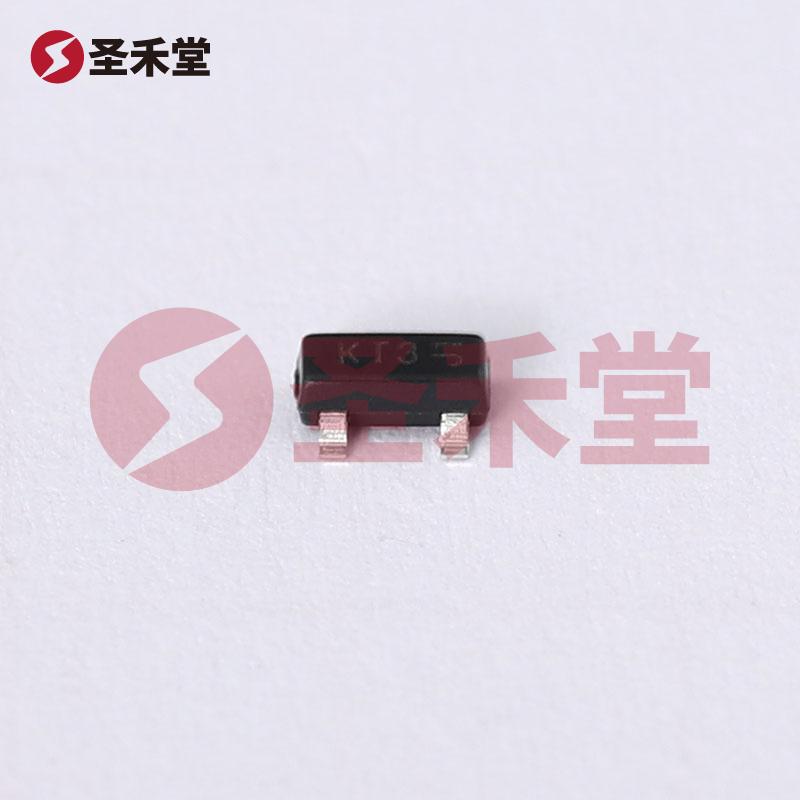

• 封装类型：SOT-23（三个引脚）

三、应用场景

BAS20-7-F 开关二极管广泛应用于各种电子设备中，其高反向电压和电流能力使其成为电源管理、信号调理、逻辑电路以及高频应用的理想选择。以下是一些具体的应用场景：

1. 开关电源：由于其高反向电压能力和快速的反向恢复时间，BAS20-7-F 非常适合用于开关电源中的整流和保护电路。
2. 逻辑电路：在数字电路中，BAS20-7-F 可以用作开关，以控制信号的通断，并确保在高频操作下不会产生显著的延迟。
3. 信号整流：该二极管可用于处理射频信号，确保在高频应用中实现有效整流，以降低信号损失。
4. 负载隔离：对电源模块的负载隔离，提高系统的稳健性和可靠性。

四、技术优势

1. 高电压处理能力：最大150V的反向电压使得BAS20-7-F 可以在高压应用中稳定工作，适用于各种电源和负载条件。
2. 小反向泄漏电流：在150V下，反向泄漏电流仅为100nA，这使得其在电力损耗和热管理方面表现优异，适合于需长时间工作的低功耗应用。
3. 低正向电压降：在200mA时，正向电压为1.25V，突出显示了其在传导状态下的高效率。这意味着在应用中能够减少功率损耗，提高整体能效。
4. 快速响应时间：较短的反向恢复时间（50ns）使其在高频开关应用中具备良好的性能，适合高速电路设计。

五、环境适应性

BAS20-7-F的工作温度范围为-65°C到150°C，显示出其在各种环境条件下的稳定性。这种广泛的工作温度使其适合在苛刻的环境中应用，如汽车电子、工业控制系统和航空航天设备。

六、结论

BAS20-7-F 是一款经过设计优化的开关二极管，具备优异的电气性能和广泛的应用场景，是众多电子设计师和工程师的首选。无论是在开关电源、信号处理电路，还是在高频设备中，BAS20-7-F均能展现出其卓越的性能。其小型化的SOT-23封装也使得安装更加便捷，有助于节省电路板空间，提高集成度。通过选择BAS20-7-F，工程师们可以在设计中实现更高的可靠性和性能，为产品的成功奠定基础。
