RS3G-13-F

RS3G-13-F 产品概述

1. 概述

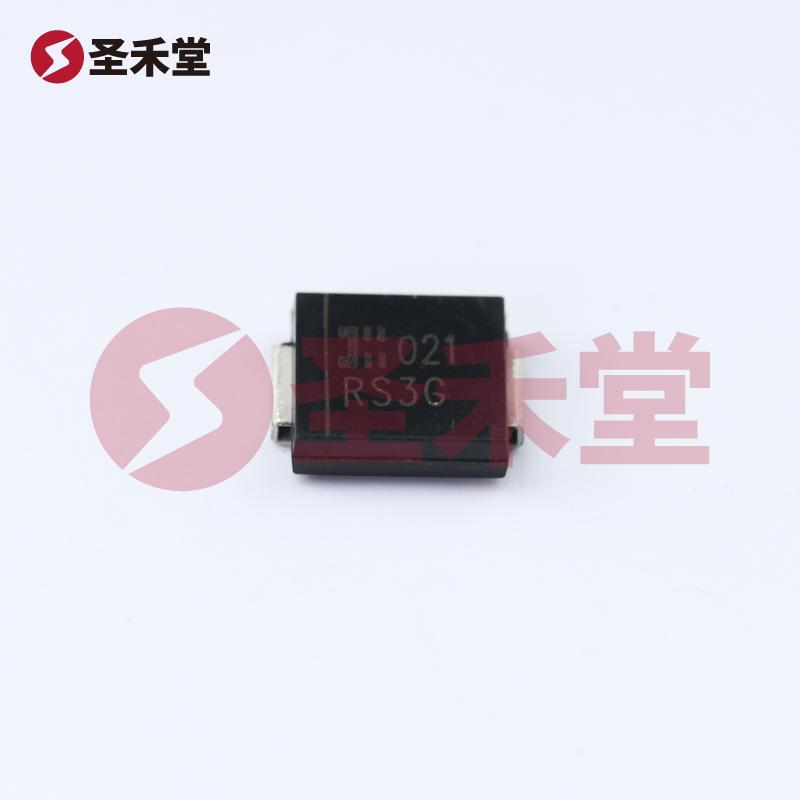

RS3G-13-F 是由 DIODES（美台）生产的一款高效快恢复二极管，采用表面贴装型（SMC）封装设计，专为满足高功率应用需求而优化。该产品具备良好的电气性能和宽广的工作环境适应性，适合在各种工业和商业应用中使用。

2. 主要特点

• 高电流承受能力：RS3G-13-F 最大平均整流电流（Io）可达到 3A，非常适合高负载电路要求。
• 优良的反向电压特性：具备最大 DC 反向电压（Vr）可达 400V，能够在高电压环境中稳定工作，确保设备的可靠性和安全性。
• 快速恢复特性：该元器件设计为具有快速恢复特性，反向恢复时间（trr）小于或等于 150ns，减少了在高频应用中的切换损失。
• 低正向压降：在3A负载下，正向电压（Vf）为1.3V，低压降可以减少功耗和提高整体效率。
• 小额的反向泄漏电流：在最大反向电压下，反向泄漏电流仅为 5µA，这意味着在关断状态下的能量损失极小，进一步增强了功效。
• 宽工作温度范围：能够在-65°C 至 150°C 的工作环境中稳定运行，使其适用范围广泛，能在各种极端条件下保持性能。

3. 应用场景

RS3G-13-F 可广泛应用于以下几个领域：

• 电源管理：由于其高电流和高反向电压特性，RS3G-13-F 能够有效管理大功率电源电路，确保在交流转直流（AC-DC）转换中的高效整流。
• 逆变器：由于其快速恢复特性，特别适合用于太阳能逆变器、风能逆变器等可再生能源设备中，保障高频切换过程中能量的高效转换。
• 电机驱动电路：在直流电机或步进电机的驱动电路中，RS3G-13-F 通过快速恢复能力来降低开关损耗，提升电机控制的效率。
• 信号整流：在信号处理和传输系统中，该二极管可以用于整流与逆向保护，确保信号的精准传递。

4. 封装和安装

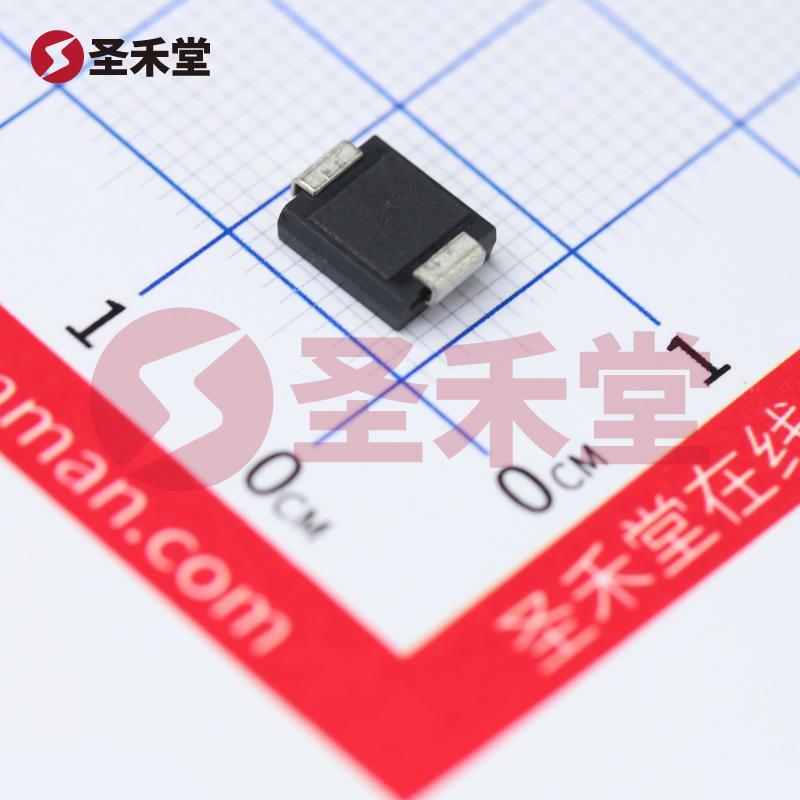

RS3G-13-F 采用 SMC 表面贴装封装，使得其在现代制造过程中具备良好的适应性。表面贴装技术（SMT）的应用，使得产品在减小占板面积的同时，也提高了生产效率和可靠性。SMC 封装还提供了优秀的散热性能，可帮助元器件在高负载操作下保持稳定的工作温度。

5. 小结

总体而言，RS3G-13-F 是一款具有卓越性能的快恢复二极管，凭借其高负载能力、良好的电压特性及低能耗设计，适合在多种高要求应用中使用。DIODES（美台）凭借其在电子元器件领域的专业经验和技术积累，确保了该产品的高可靠性和长期稳定性。无论在工业、商业，还是消费电子产品中，RS3G-13-F 的应用都将极大地提升整体性能表现，满足用户的不同需求。
