RE1C001ZPTL

RE1C001ZPTL 产品概述

在现代电子设备设计中，MOSFET（金属氧化物半导体场效应管）因其高效能及低损耗特性而成为广泛使用的开关元件。在众多的MOSFET产品中，ROHM（罗姆）公司推出的RE1C001ZPTL无疑是一款值得关注的元器件，其灵活的性能参数和卓越的技术特性使其在各种应用场景中表现优异。

基本参数解析

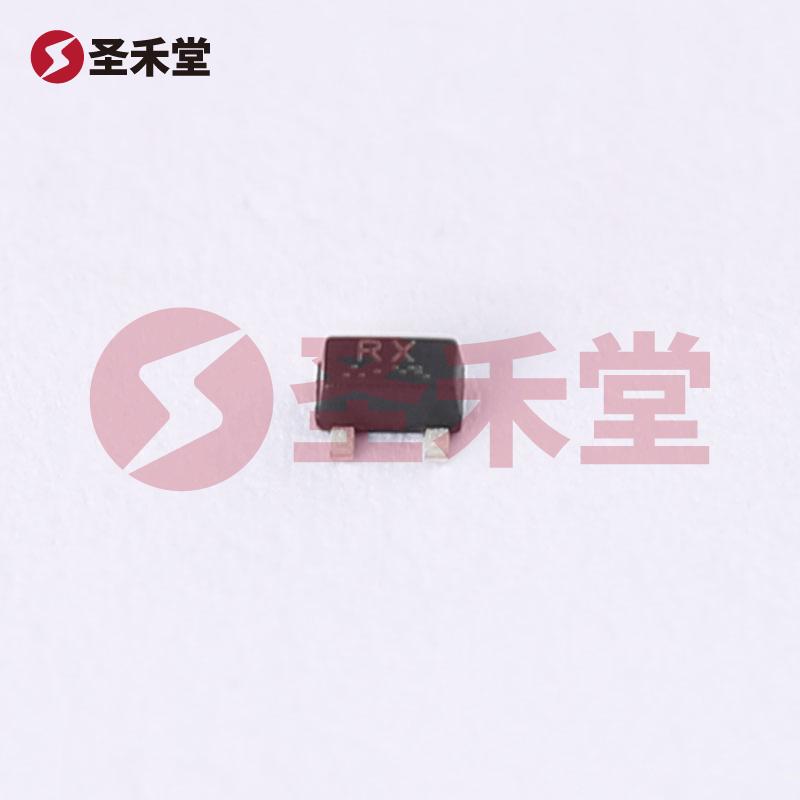

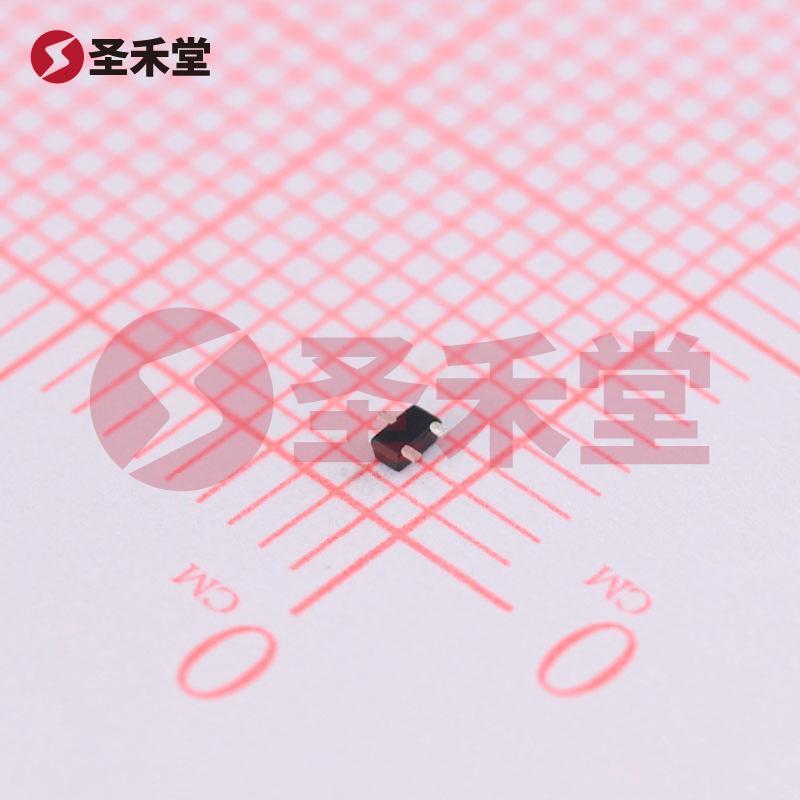

RE1C001ZPTL是一款P沟道MOSFET，具有较为隐秘的封装类型——EMT3F（也称为SOT-416FL），这使得它非常适合于需要高密度安装的电子设备。作为一款表面贴装型元件，它的安装方式大大优化了空间利用率，尤其适合于现代小型化设计的需求。

从电气特性上来看，该MOSFET在不同的Id和Vgs条件下，其导通电阻最大值为3.8欧姆，且在100mA电流和4.5V栅极电压下测试。这一特性意味着在负载条件下，该元件能够有效减少功率损耗。这对于电池驱动设备或要求高能效的应用场景尤其重要。驱动电压范围在1.2V到4.5V之间的设计，使得该MOSFET在不同电压环境中均能稳定工作，显著扩展了其应用范围。

RE1C001ZPTL能够支持的连续漏极电流（Id）为100mA（以Ta = 25°C为参考），这使得它相比于其他同类产品具备了一定的电流处理能力。此外，其最大漏源电压（Vdss）为20V，满足了大多数低压电子设备的需求。值得一提的是，该MOSFET在最大功率耗散方面可达150mW，这对于普通消费电子产品的控制和驱动电路来说，充分体现了其在热管理方面的优越性，能在较高温度下长期稳定工作。

工作温度与可靠性

RE1C001ZPTL的工作温度范围能够承受高达150°C（TJ），这意味着即使在高温环境下，它依然能够保持良好的性能和可靠性。这使得该器件特别适合于汽车电子、工业控制以及某些室外设备等高温应用场合。

电容与开关速度

该MOSFET在输入电容特性上表现良好，并且在Vds不同情况下，其最大输入电容（Ciss）为15pF（在10V时），这使得其响应速度较快，适合用于开关频率较高的电路设计。开关速度是许多高频应用中的关键参数，该MOSFET的特性使其能够在快速开关过程中表现出低延迟，进一步提升系统的工作效率。

阈值电压与其他特性

在考虑到功耗和电路稳定性的时候，RE1C001ZPTL的阈值电压（Vgs(th)）在不同Id条件下的最大值为1V（在100µA时），这种低阈值特性有助于其在低电压驱动时保持良好的导通性能，从而降低整体电路设计的功耗，增加系统的可靠性与稳定性。

应用场景

综合其各项参数，RE1C001ZPTL特别适合使用于以下领域：

1. 便携式电子设备：如移动电话、笔记本电脑等。
2. 汽车电子：如电池管理系统、车载充电器等。
3. 工业设备：如传感器接口、马达控制和其他控制电路中。
4. 家用电器：在智能家居产品中，作为开关控制元件。

总的来说，RE1C001ZPTL由于其低导通电阻、高工作温度、优良的输入电容特性及出色的功率能力，在多个领域都展现出极具竞争力的优势，是一款具有广泛应用前景的高性能MOSFET元器件。ROHM作为该产品的制造商，其品牌信誉及技术支持也为工程师的选型提供了很大保障。
