WNT2F04-3/TR

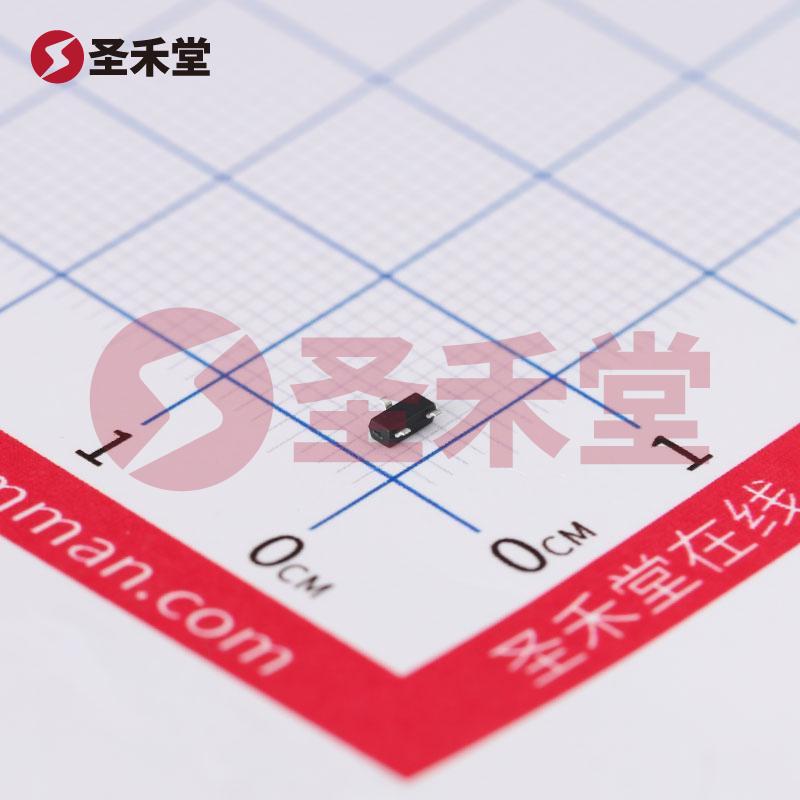

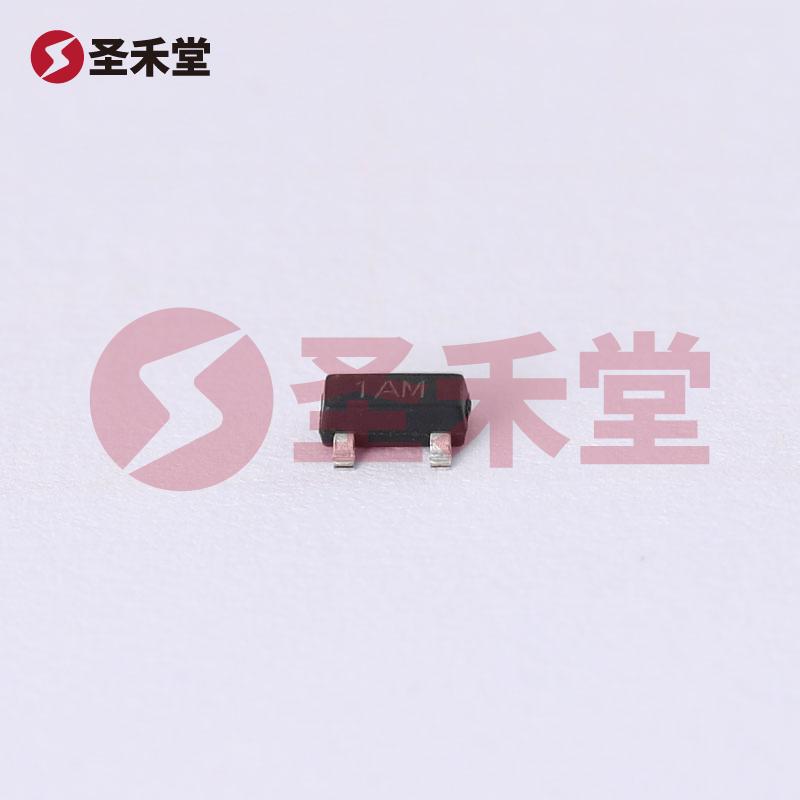

WNT2F04-3/TR 产品概述

WNT2F04-3/TR 是一款由韦尔半导体（WILLSEMI）生产的高性能 NPN 型三极管，采用 SOT-23 封装，具有250mW的功率处理能力、40V 的最大集电极-发射极电压（Vce）、以及 200mA 的最大集电极电流（Ic）。该三极管广泛应用于开关、放大和数字电路等各类电子设备中，是现代电路设计的常用元器件之一。

1. 主要特性

• 功率处理能力：WNT2F04-3/TR 最大功耗为250mW，这使它能够在多种应用中有效工作，而不会因过热而受损，适合小型电子产品的设计。

• 电压范围：该三极管具有40V的Vce，这意味着它能够在相对较高的电压条件下工作，从而为设计师提供了更多选择，尤其是在传统开关电源和放大器电路中。

• 电流能力：200mA的最大Ic表明此器件能够处理小型负载电流，适用于高频开关应用，具有良好的开关特性。

• 封装特性：WNT2F04-3/TR 使用SOT-23封装，这种小巧的封装方式适合高密度电路设计，减少了所需的面板空间，使得设备更加紧凑轻便。

2. 应用场景

WNT2F04-3/TR 三极管在多种电子应用中都有广泛的使用，主要包括以下几点：

• 开关应用：该三极管可以作为电子开关，控制大功率设备的启闭。常见应用如继电器驱动、灯光控制及马达控制等。

• 信号放大器：由于其良好的电流放大特性，WNT2F04-3/TR 可用于音频放大器、信号放大电路，确保低电平信号被有效放大，适用于音频、射频等领域。

• 数字电路：在数字电路设计中，WNT2F04-3/TR 可被用作键盘、开关输入等接口的驱动器，确保逻辑高低电平能被有效管理。

• 电源管理：可用作电源稳压和分布式电源系统中的功率调节器，协助提高电源的整体效率和稳定性。

3. 设计考虑

在使用 WNT2F04-3/TR 时，设计师需考虑以下几点：

• 散热设计：尽管该三极管的功率处理能力为250mW，但在较高工作电流或电压下，其产生的热量会增加，因此必须确保适当的散热设计，避免过热。

• 应用电路的阻抗匹配：在应用电路中，特别是在放大器设计中，需要关注输入和输出的阻抗匹配，以优化信号传送效率。

• 工作环境条件：尽管该器件具备较高的工作电压和电流，但在高温、潮湿等恶劣环境下使用时，需确保电路的安全性与稳定性。

• 电气特性匹配：在选择应用电路的配件时，还需关注其他元件（如电阻、电容）与 WNT2F04-3/TR 的匹配，以达到最佳的电路性能。

4. 结论

作为一款高性价比、性能可靠的三极管，WNT2F04-3/TR 完美结合了形状小巧与多样化的应用可能性。它不仅能够满足现代电子产品对小型化和高性能的需求，还为设计师们提供了灵活的设计选择。因此，WNT2F04-3/TR 将在未来的电子设计中继续发挥重要作用，无论是在消费电子、通讯设备还是工业控制领域，都是不可或缺的基础组成部分。
