DTC124EMT2L

DTC124EMT2L 产品概述

一、产品简介

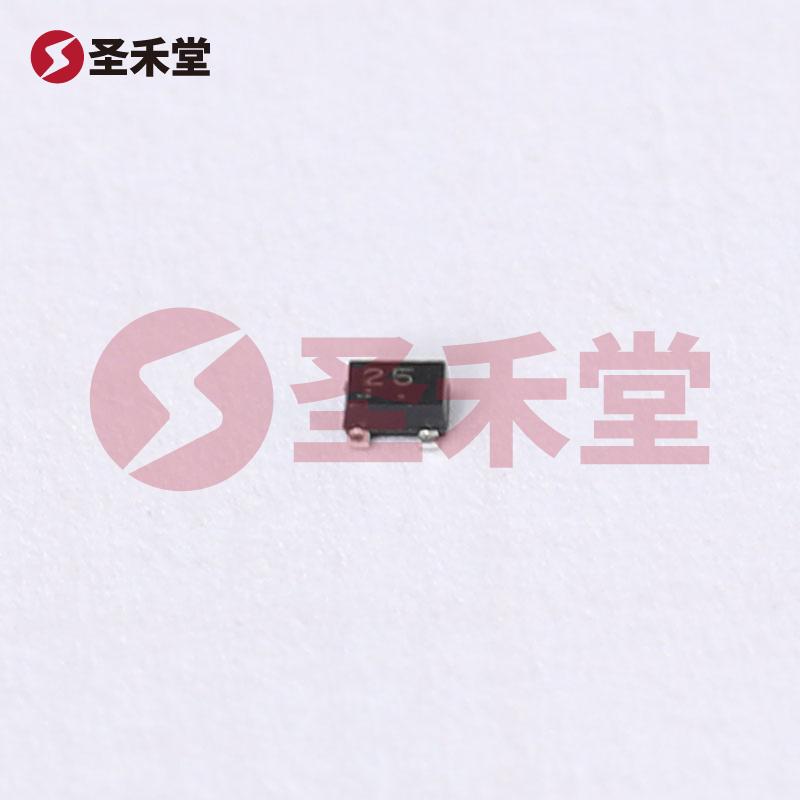

DTC124EMT2L 是一款由著名半导体制造商 ROHM（罗姆）推出的数字晶体管，采用 SOT-723 （VMT3）封装。这款产品在小型化设计和高集成度的应用环境下表现出色，尤其适合低功耗设备，因其具备良好的电流放大倍数和快速响应能力。

二、基本参数

1. 封装与外壳：

   • 封装类型：SOT-723（VMT3）。

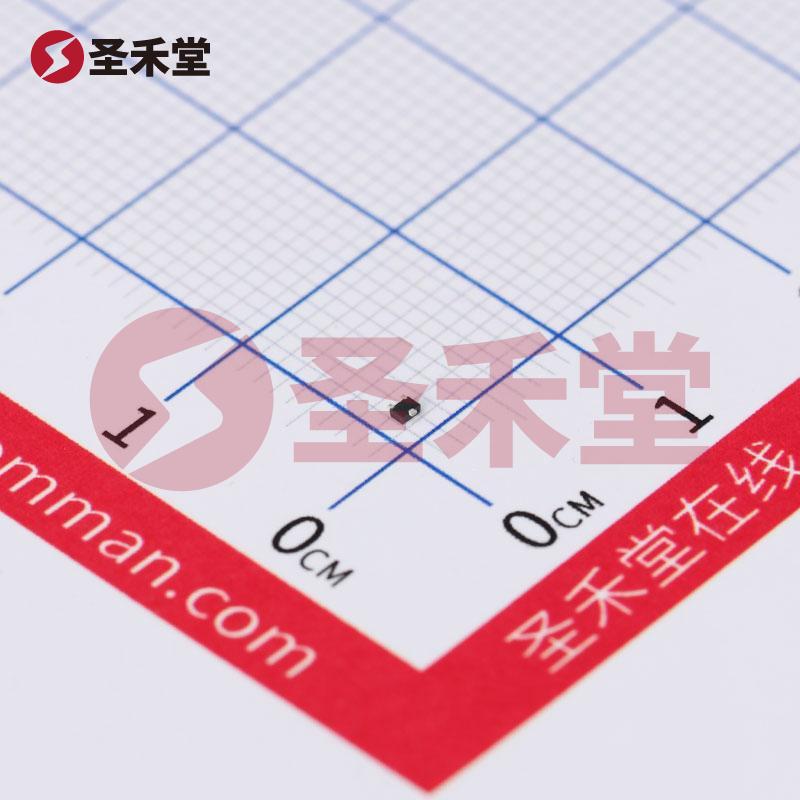

   • 尺寸小巧，适合表面贴装（SMT），便于在紧凑的电路板上促进集成。

2. 晶体管类型：

   • NPN - 预偏压结构设计，适合于逻辑电平控制和开关应用。

3. 电气特性：

   • 集电极-发射极击穿电压（Vce）：最大值为 50V，在高电压环境中可保持稳定。
   • 集电极电流（Ic）：最大值为 30mA，满足小信号传输的需求。
   • 功率（P）：最大功率额定值为 150mW，适合低功耗应用。
   • 电流放大倍数（hFE）：在5mA和5V的条件下，hFE最小值为56，能有效增强输入信号。
   • 集电极电流截止值：最大值为500nA，确保在关断状态下的低漏电流。

4. 增益和压降特性：

   • 在不同的集电极电流（Ic）和基极电流（Ib）条件下，Vce饱和压降最大值为300mV（在500µA和10mA时），保证在开关操作时的低电压损耗。

5. 频率响应：

   • 跃迁频率高达250MHz，适合于快速开关和高频应用，使其在数字电路和高速度信号中表现优越。

三、应用场景

DTC124EMT2L 的设计定位使其非常适合以下应用：

1. 数字电路：在需要快速开关和精准信号放大的数字电路中，可以高效控制信号传输。
2. 逻辑电平转换：适用于不同电压逻辑电平转换，能够有效地从一电压等级转换为另一电压等级。
3. 开关电源：在开关电源设计中，DTC124EMT2L 能够提供必要的电流放大和开关特性，确保电源稳定。
4. 小型消费电子产品：如数码相机、便携式音响及其他便携式电子设备，由于其低功耗和小型化的特性，能够延长电池使用时间。

四、优势

使用 DTC124EMT2L 数字晶体管的主要优势在于：

• 高效能：提供优异的电流放大能力，提升电路效率。
• 低功耗：其设计允许在较低的功耗下运行，适合现代电子产品趋向于低功耗革命。
• 小型化：SOT-723 封装的尺寸特点使得其可以在空间有限的电路板上发挥重要作用，而不影响性能。
• 可靠性：ROHM 作为品牌，产品经过严格测试，确保在各种电子应用中可靠性高，使用寿命长。

五、总结

DTC124EMT2L 是一款高性能、低功耗的 NPN 数字晶体管，集成了多项优秀的电气特性，适用于各种现代电子设计。无论是在工业应用、消费电子还是其他需要可靠信号放大和开关功能的场景中，它都能有效满足需求。ROHM 的产品质量和技术支持，也为设计工程师和生产厂家使用此产品提供了强有力的保障。选择 DTC124EMT2L，能使电路设计在成本、空间和性能之间达到良好的平衡。
