TCLT1000

TCLT1000 产品概述

概述

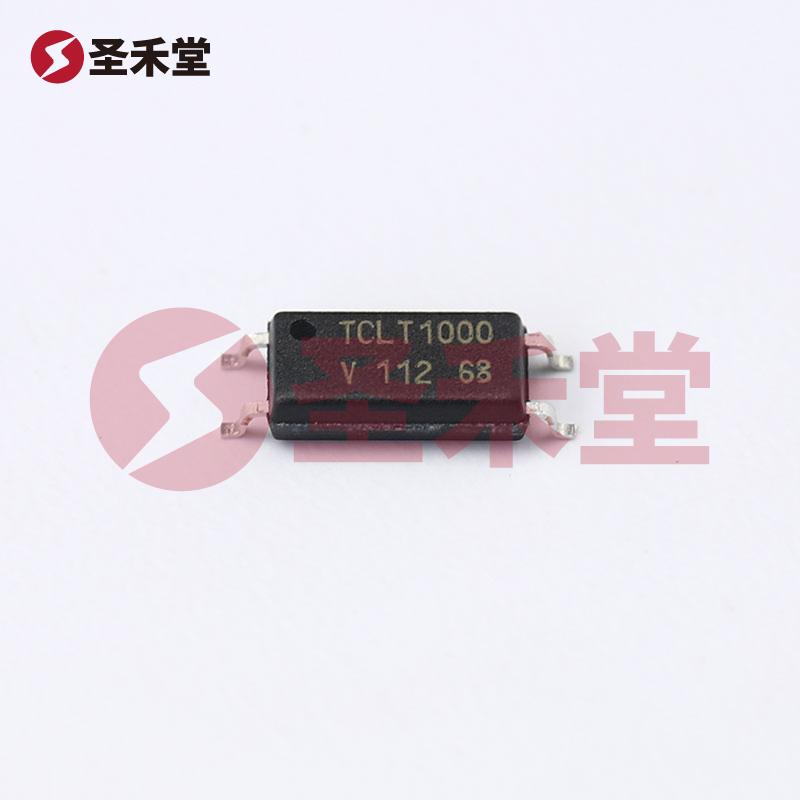

TCLT1000 是一款由 VISHAY（威世）公司生产的高性能光电耦合器，采用晶体管输出，针对各种电子设备中的信号隔离和传输设计。其工作电压隔离高达 5000Vrms，使其在高电压工作环境中仍能保持高度的安全性和可靠性。此款光电耦合器在通信、工业控制及消费电子等多个领域得到广泛应用，为电路提供优秀的信号转换及电气隔离。

主要参数

1. 通道数: TCLT1000 设计为单通道输出，具有高效的工作能力和简单的设计结构。

2. 电压与当前承受能力:

   • 电压隔离达 5000Vrms，适合高压环境下的应用。
   • 输出电流能力为 50mA，电流传输比（最小）为 50%（寄生电流常见情况下），最大值可达 600%，这赋予它灵活的适用范围。

3. 动态特性:

   • 接通/关断时间分别为 6µs 和 5µs，确保了电路的快速响应能力。
   • 上升时间和下降时间分别为 3µs 和 4.7µs，进一步提升了信号传递的效率与稳定性。

4. 输入和输出特性:

   • 采用 DC 输入，适用于直流信号的隔离与检测。
   • 输出为晶体管型，适合接入数字电路和其他控制模块。
   • 最高输出电压为 70V，适应多种工作条件。
   • 正向电压（Vf）典型值为 1.25V，最大直流正向电流为 60mA，确保产品在负载条件下的稳定表现。
   • Vce 饱和压降（最大）为 300mV，能有效控制开关损耗，提升性能。

5. 工作环境:

   • 适合 -55°C ~ 100°C 的温度范围，可以在严苛环境条件下保持稳定的工作性能。

6. 安装与封装:

   • 采用表面贴装型（SMD）设计，简化了PCB设计和组装工艺。
   • 封装类型为 4-SOP（2.54mm），便于集成在各种设备中。

应用领域

TCLT1000 由于其高电压隔离特性和稳定的电流输出，广泛应用于以下领域：

• 工业控制系统: 用于传输控制信号，同时确保高电压和低电压部分之间的隔离。
• 电源管理模块: 在开关电源中提供电气隔离，防止高电压对低电压部分的影响。
• 通信设备: 用于隔离信号路径，降低干扰风险，确保信号传递的完整性。
• 消费电子: 在家电和智能设备中实现安全可靠的信号处理。

总结

TCLT1000 光电耦合器凭借其出色的隔离性能、稳定的输出特性，以及适用的工作环境，成为现代电子设备中信号处理的重要组成部分。通过利用其高速的开关特性和强大的综合电气性能，可以在多个领域中确保系统的可靠运行与安全性。VISHAY 提供的这一元件，以其优良的技术规格和适应性，将助力设计师开发出高效、智能的电子产品。
