MCP6L04T-E/SL

MCP6L04T-E/SL 产品概述

概述

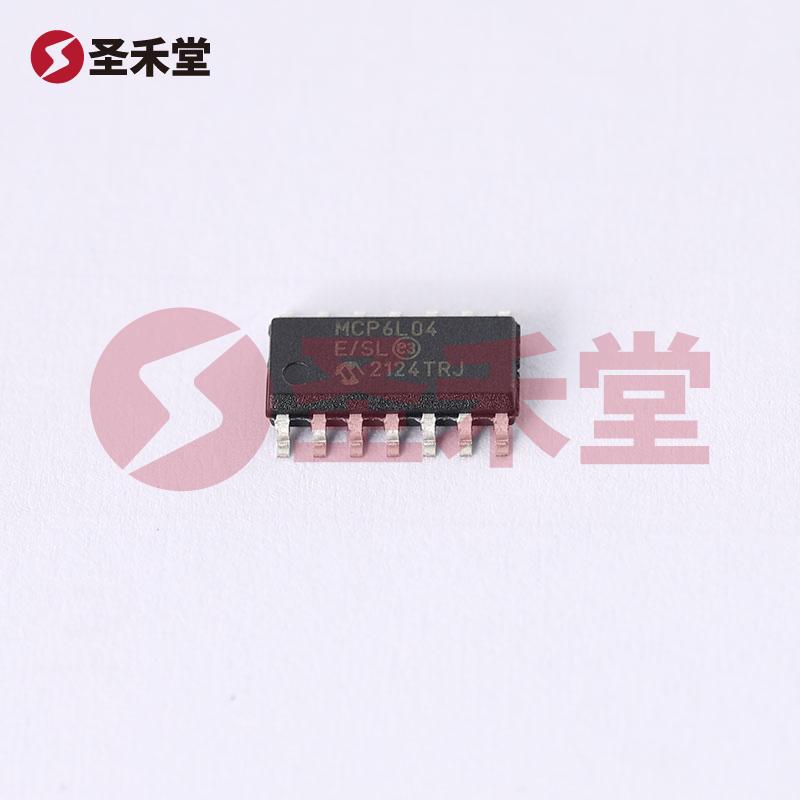

MCP6L04T-E/SL 是一款由美国微芯科技（Microchip Technology Inc.）推出的高性能运算放大器，具有四路（四通道）输出，适用于各种模拟信号处理应用。该产品采用表面贴装型（Surface Mount Device, SMD）SOIC-14封装，便于在现代电子设备的紧凑空间中进行集成。MCP6L04T-E/SL 适用于宽广的供电电压范围，具有较低的输入偏置电流和增益带宽积，在高精度测量和信号调理领域表现突出。

关键参数

1. 安装类型: MCP6L04T-E/SL属于表面贴装型，适应自动化组装的现代生产工艺。
2. 输入偏置电流: 该放大器输入偏置电流仅为2pA，确保在高阻抗信号环境下的良好性能，提升测量精度。
3. 供电电流: 最大供电电流为85µA，能有效减少功耗，适合便携式设备和电池供电的应用。
4. 供电电压: 支持宽电压范围，从1.8V到6V（单电源或双电源），使得该器件具有灵活性，适应多种应用场景。
5. 工作温度范围: -40°C到125°C的工作温度范围，使其在严苛的工业环境中也能保证稳定工作。
6. 输入补偿电压: 仅1mV的输入补偿电压，确保高精度信号放大，适合精密仪器。
7. 输出类型: 满摆幅输出，能够有效驱动负载，保证信号输出完整性。
8. 压摆率: 具有0.6V/µs的压摆率，适用于各种动态信号的实时处理。
9. 电路数: 四路放大器设计，能够同时处理多个信号，提高系统的集成度与效率。
10. 增益带宽积: 1MHz的增益带宽积，使其在高频应用中依然能够保持良好的性能。

应用领域

MCP6L04T-E/SL尤其适用于以下领域：

• 传感器接口: 适用于连接各种低电平传感器，如热电偶、压力传感器、光电传感器等，进行信号调理和放大。
• 数据采集系统: 在数据采集系统中，MCP6L04T-E/SL可用于信号的放大和处理，提高数据的准确性与稳定性。
• 医疗设备: 由于其低功耗、高精度的特性，该放大器广泛应用于医疗仪器中，如心电图（ECG）和生物信号监测设备。
• 工业控制: 在工业控制领域，MCP6L04T-E/SL可用于信号放大与处理，提高控制系统的响应速度和准确性。
• 便携式设备: 低功耗使其非常适合于便携式电子设备，延长电池寿命。

结论

总之，MCP6L04T-E/SL是一款多功能、高性能的运算放大器，具有众多优异的电气性能，适应多种应用场景。无论是在复杂的传感器系统中还是在要求高精度和低功耗的医疗设备中，MCP6L04T-E/SL均展现出其优越性。作为电子设计工程师或研发人员，选择MCP6L04T-E/SL将是推动产品性能和市场竞争力的明智之选。
