S3B-PH-SM4-TB(LF)(SN)

产品概述：S3B-PH-SM4-TB(LF)(SN)

一、基本信息

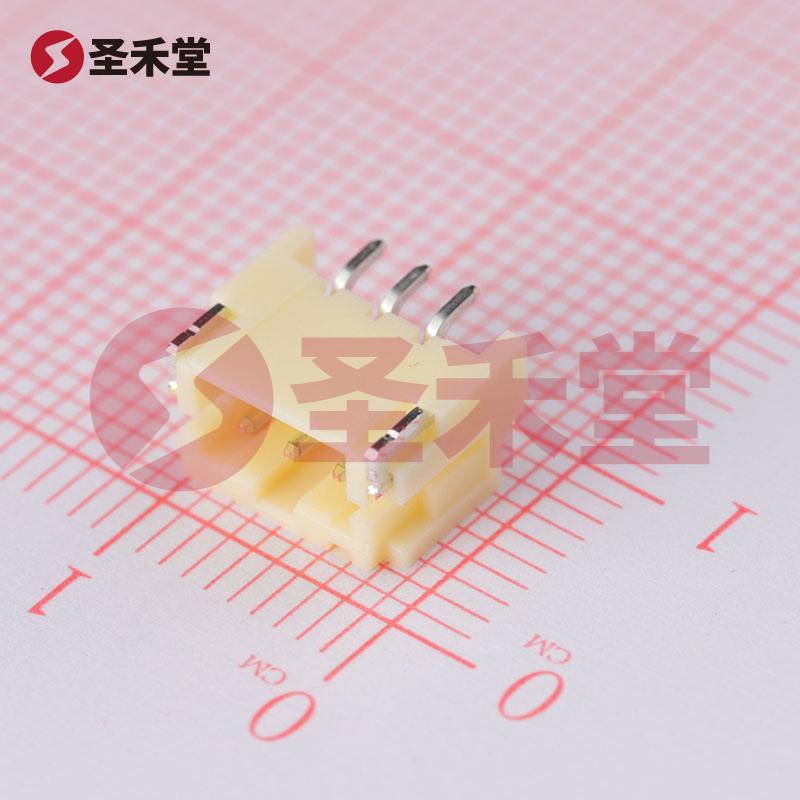

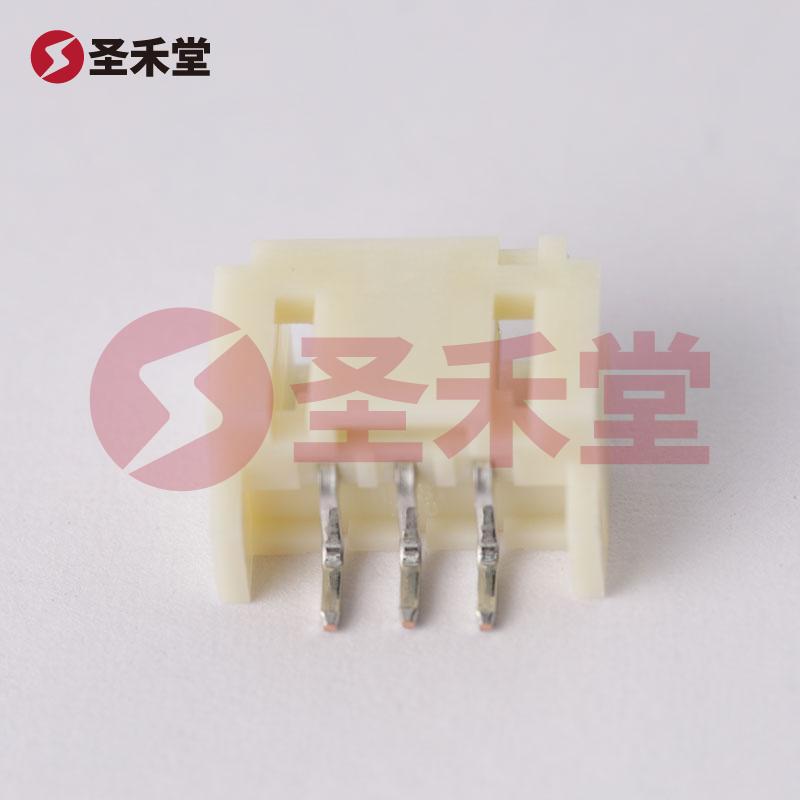

S3B-PH-SM4-TB(LF)(SN) 是一款高性能的线对板连接器，属于日本津崎（JST）品牌系列，广泛应用于电子设备中，尤其适用于需要稳定连接的场合。该连接器设计为3针（1x3P）的配置，间距为2.0mm，采用表面贴装（SMD）的安装方式，适合直角安装，使其能够有效节省电路板空间。在现代电子产品的小型化趋势下，这一特性尤其重要。

二、结构与材料

1. 针位数与排数：

   • 本产品为3针配置，具备1排，适合多种连接需要，同时可支持所有加载的针位数。

2. 绝缘材料：

   • 采用聚酰胺（PA6T）和尼龙 6T作为绝缘材料，确保其具有良好的耐热性和电绝缘性能。这种材料的可燃性等级为UL94 V-0，说明其在防火方面具有优异的表现，适合用于需要高安全标准的应用环境。

3. 工作温度范围：

   • 该连接器的工作温度可在-25°C到85°C之间，适应了多种环境条件，具有良好的耐环境性和可靠性。

4. 护罩设计：

   • 连接器具备带遮蔽的四墙护罩设计，提供良好的物理保护，减少外界干扰，确保可靠的连接性能。

三、电气特性

1. 额定电压与电流：

   • S3B-PH-SM4-TB(LF)(SN) 的额定电压为100V，额定电流为2A，这使得它适用于多种电子电路中的信号传输与电源连接。

2. 触头材料及表面处理：

   • 连接器的触头材料为铜合金，表面处理为镀锡，提升了其耐腐蚀性和导电性。接触长度为3.30mm，确保良好的电气接触和稳定连接。

四、应用场景

S3B-PH-SM4-TB(LF)(SN) 适用于广泛的电子产品，包括但不限于：

• 消费电子：如手持设备、音响系统、平板电脑等。
• 工业设备：控制面板、传感器连接、工业自动化设备。
• 汽车电子：车载音响、导航系统、车载计算机等。
• 医疗设备：便携式医疗监测仪器、家用医疗设备等。

由于其优异的机械和电气性能，这款连接器在连接线缆和电路板之间提供了可靠的解决方案。

五、总结

S3B-PH-SM4-TB(LF)(SN) 是一款设计精良的线对板连接器，凭借其优质的材料和结构设计，适用于广泛的电气连接应用。在现代电子行业，特别是在追求尺寸小型化和高可靠性的产品设计中，此连接器显得尤为重要。作为一款具备稳定性能与高适应性的连接器，S3B-PH-SM4-TB(LF)(SN) 在提升电子设备总体性能方面发挥了重要作用，是设计工程师们值得信赖的选材之一。
