IRLML0040TRPBF

产品概述：IRLML0040TRPBF

概述

IRLML0040TRPBF 是一款高性能 N 通道金属氧化物半导体场效应管（MOSFET），由知名品牌 Infineon（英飞凌）生产。该器件特别设计用于要求高导通效率和灵活性的应用场合，如开关电源、马达驱动、负载开关和其他逻辑电平驱动的应用。凭借其优越的参数特性，IRLML0040TRPBF 成为电子设计工程师的理想选择。

基本规格

• FET 类型: N 通道
• 封装类型: SOT-23 (Micro3)，即 TO-236-3，SC-59
• 技术: MOSFET（金属氧化物）
• 漏源电压（Vdss）: 40V
• 最大连续漏极电流 (Id): 3.6A @ 25°C
• 驱动电压（Vgs）: 4.5V 和 10V 两种情况下的最大导通电阻（Rds On）提供了灵活性。
• 最大 Rds On: 56 毫欧 @ 3.6A，10V
• 栅极阈值电压 (Vgs(th)): 最大值为 2.5V @ 25µA，确保在较低电压下即可正常工作，从而有效降低功耗。
• 栅极电荷 (Qg): 3.9nC @ 4.5V，表明该器件具有较小的驱动能量需求。
• 输入电容 (Ciss): 最大值为 266pF @ 25V，适合高速开关应用。
• 功率耗散: 最大值为 1.3W（在环境温度下），有效提升了器件的散热性能。

功能特点

IRLML0040TRPBF 的设计使其在各种工作的环境中表现卓越。它的工作温度范围广泛，从 -55°C 到 150°C，使其能够在极端温度条件下稳定运行，适用于军事、工业和汽车等应用。设备的高效能与超低栅极驱动电压相结合，使其在低功耗和高效率应用中展现出巨大的优势。

该MOSFET具有良好的散热特性，最大功率耗散达到 1.3W，确保即使在高负荷条件下也能正常工作。超低导通电阻（Rds On）意味着在负载电流通过时会有极小的功率损耗，提高了整个电路的效率。

应用领域

由于其具有的高压、高电流和高温特性，IRLML0040TRPBF 遮盖了广泛的应用领域：

1. 开关电源（SMPS）：在AC-DC转换器和DC-DC转换器中作为开关元件使用。
2. 马达驱动：广泛应用于微型电机驱动（如机器人、家电和电动车辆）中。
3. 负载开关：适合用作负载的控制开关，尤其是在便携式设备中。
4. 线性调节器：可以作为线性调节器的开关元件，优化功率转换。
5. 射频应用：在射频放大器和无线通讯中提供高效的开关性能。

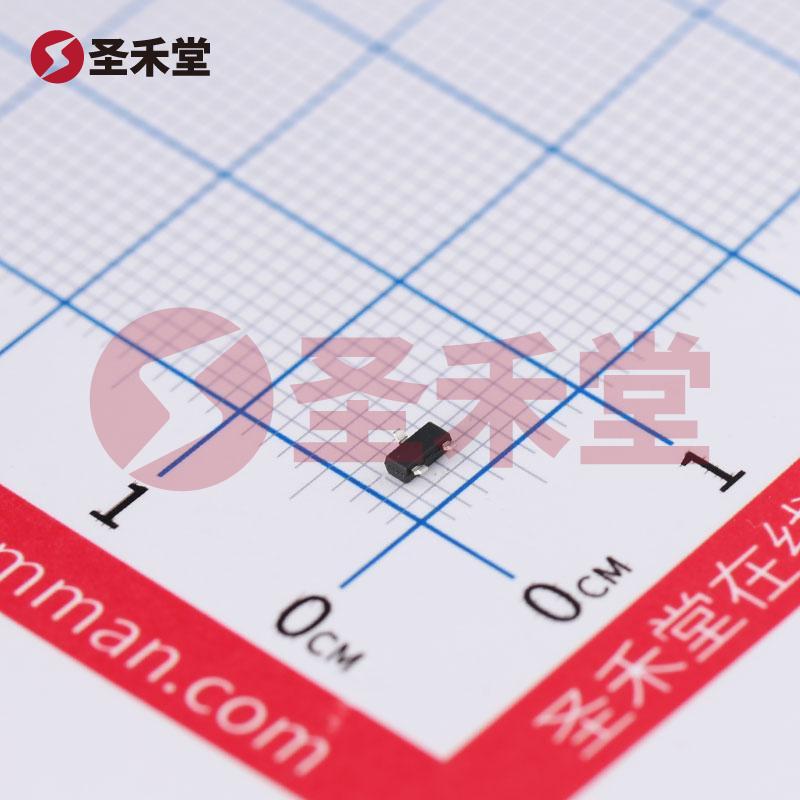

封装和安装

IRLML0040TRPBF 采用表面贴装型封装，便于自动化生产线的组装。其稳固的 SOT-23 封装能提供良好的可靠性和扩展性。该封装还允许在有限的空间内实现高效能电路设计，充分满足现代紧凑型电子产品的要求。

结论

IRLML0040TRPBF 作为一款高效、高稳定性的 N 通道 MOSFET，为各种要求高性能和高效率的电子装置提供了理想解决方案。凭借其小巧的封装、高可靠性和优越的电气特性，IRLML0040TRPBF 在当今电子市场中占据了重要的位置，是工程师们设计电路时的重要选择。无论是在高温、高电流还是高压太阳的工作环境中，IRLML0040TRPBF 均能确保其优越的性能表现，为终端产品的质量和稳定性提供了保证。
