功率(Pd) | 1W | 商品分类 | 场效应管(MOSFET) |
导通电阻(RDS(on)@Vgs,Id) | 45mΩ@4.5V,2.9A | 漏源电压(Vdss) | 20V |
类型 | 1个N沟道 | 连续漏极电流(Id) | 2.9A |
阈值电压(Vgs(th)@Id) | 1.2V@250uA |
一、产品简介

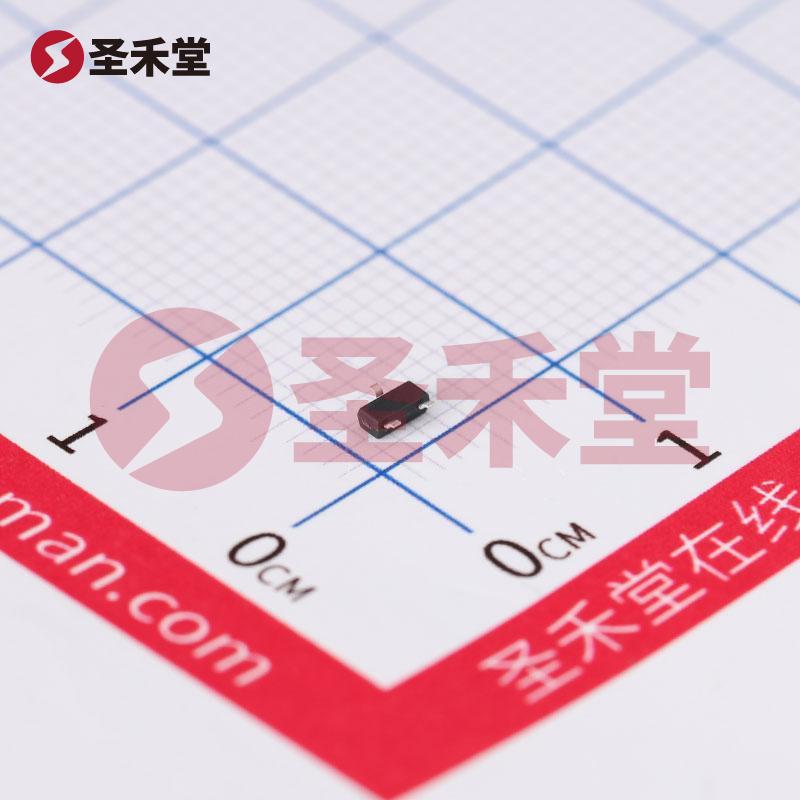

BLM2302是由BELLING(贝岭)公司制造的一款N沟道场效应管(MOSFET),具有1W功率承受能力、20V耐压以及2.9A最大电流输出。这款器件采用SOT-23封装,因其小巧的外形和良好的性能,广泛应用于各种电子设备中。MOSFET以其开关速度快、功耗低和驱动电压低等优点,成为现代电子设计中不可或缺的组件之一。BLM2302尤其适合用于高效率的电源管理和信号开关电路。
二、主要特性
电气性能:
封装类型:
温度范围:
三、应用领域
电源管理: BLM2302常用于电源开关和电源转换器中,能够高效控制电源的开和关。其高耐压和大电流能力使其适合用于开关电源、DC-DC转换器等应用。
信号开关: 该MOSFET可以在低功耗条件下快速开关信号,在各种信号处理电路中得到广泛应用,如音频放大器、开关矩阵等。
电机控制: 在直流电机控制和驱动中,BLM2302也可以作为驱动元件,有助于实现高效的电机控制系统。
LED驱动: 在LED照明和显示屏等领域,BLM2302能有效控制LED的开启和关闭,从而实现亮度调节和功耗控制。
四、使用注意事项
尽管BLM2302具有优良的电气性能,但在设计应用时仍需要注意以下几点:
热管理: 在高负载条件下,MOSFET会发热,因此需要考虑适当的热管理措施,如散热片或铜箔设计,以确保在最大工作温度范围内运行。
驱动电压: 确保按需提供适当的栅极驱动电压,以保证MOSFET在全开状态下工作,从而使其导通电阻达到最小值。
电路设计: 在使用BLM2302的电路设计中,需考虑其开关特性和各项参数,以避免电流超过器件的最大额定值。
五、总结
BLM2302作为一款高性能N沟道场效应管,凭借其小巧的SOT-23封装和优越的电气特性,满足了现代电子设备对于效率和空间的双重需求。无论是在电源管理、信号开关还是电机控制等应用领域,BLM2302都展现出了卓越的性能和广泛的适用性。设计工程师在选用此类元件时,应充分考虑其工作环境和负载条件,以实现最佳的电路性能和可靠性。
