2RL090M-6

2RL090M-6产品概述

1. 产品简介

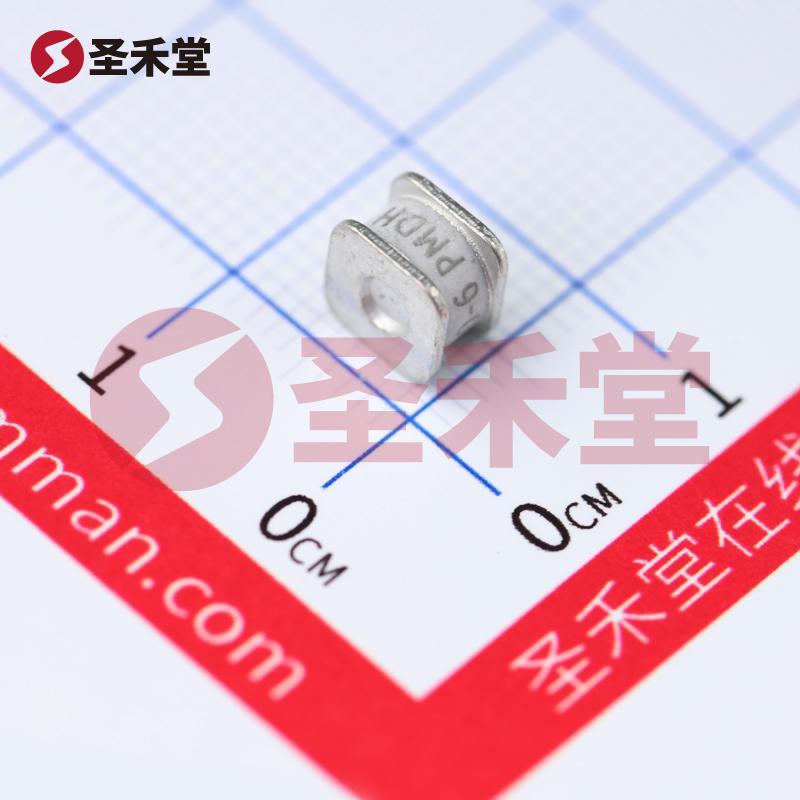

2RL090M-6 是一种高性能放电管，来自台湾君耀（Brightking）品牌，具有优异的过压保护特性。该产品采用SMD（表面贴装）封装，尺寸为5.5mm x 6mm，能有效保护敏感电子设备免受瞬态过电压的影响，尤其是在电源和信号线路中常见的浪涌电压场景。

2. 物理特性

• 封装类型：SMD（表面贴装）封装使得2RL090M-6适合现代电子电路的紧凑设计，与传统的直插式元件相比，SMD元件具有更小的体积、更轻的重量和更高的组装密度。这种封装方式还改善了热管理，减少了电路板上的安装空间。

• 尺寸：产品的尺寸为5.5mm x 6mm，符合国际标准，有利于与其他元器件的兼容搭配。

3. 规格参数

• 最大放电电流：2RL090M-6能够承受高达5kA的瞬态电流，这意味着它能够有效处理严重的电流浪涌事件，保障电路的安全。

• 额定击穿电压：其额定击穿电压为90V，这意味着一旦电压超过此值，放电管将启动保护机制，导通以分流和消耗过高的电压，从而保护后续电路和设备。

4. 工作原理

放电管的工作原理基于气体放电。其内部气体在电压超过设定值时会发生电离，形成导电通道，从而使过电压迅速被短路。反过来，一旦电压降低，放电管会迅速恢复到非导通状态。这一特性使其成为过电压保护中必不可少的元器件。

5. 应用领域

2RL090M-6广泛应用于各类电子设备和系统的过电压保护，具体包括但不限于：

• 电源管理系统：例如开关电源、直流-直流转换器等，为电源电路提供瞬态保护。

• 通信设备：在基站、路由器等网络设备中，防止雷击、电源干扰等导致的电压升高。

• 家电设备：应用于电视机、冰箱、洗衣机等家电中，确保电路的安全运行。

• 工业控制系统：在PLC、变频器等自动化设备中，提供稳定的电源保护。

• 消费电子：为智能手机、平板电脑等移动设备提供过电压保护，以延长使用寿命。

6. 市场优势

Brightking 作为台湾知名的电子元器件制造商，在放电管领域具有丰富的经验和技术积累。2RL090M-6的优势在于其可靠性和高性能，能够在严苛的工作环境中保持稳定的性能。此外，该产品的高放电电流和适中的击穿电压使其能够满足多种应用场景的需求。

7. 安装和使用注意事项

在使用2RL090M-6时，设计者应注意以下几点：

• 焊接温度和时间：遵循建议的焊接条件，以避免高温对元器件性能的影响。

• 布局设计：合理设计电路板的布局，确保放电管和其他敏感元器件之间的距离，降低干扰风险。

• 电源滤波：建议与电源滤波器相结合使用，以进一步提高过电压保护效果。

8. 结论

综上所述，2RL090M-6是一款理想的放电管，凭借其小巧的SMD封装、高达5kA的放电能力及90V的击穿电压，在各种电子设备中提供高效、安全的过电压保护。凭借其出色的性能和多样的应用场景，该产品无疑是任何设计师在保护电路方面的优良选择。
