RB751V-40-TP

产品概述：RB751V-40-TP 肖特基二极管

一、产品简介

RB751V-40-TP 是由知名电子元器件制造商MCC（美微科）推出的一款高性能肖特基二极管，专为高效能的电源管理和电子信号应用而设计。该二极管采用表面贴装型(SMD)封装，封装形式为SOD-323，适合于各种现代的电子设备，尤其是在空间受限的应用场景中。

二、主要特性

RB751V-40-TP具有以下显著特性：

• 二极管类型：肖特基二极管，以其低正向电压降和快速切换特性而闻名。
• 最大反向电压 (Vr)：30V，适用于大多数小规模供电和信号处理应用。
• 平均整流电流 (Io)：30mA，适合低功耗设备。
• 正向电压 (Vf)：370mV（在1mA时），提供低电压损耗，有助于提高能效。
• 反向漏电流：在30V反向电压下，反向漏电流仅为500nA，显示出其优秀的密封性能和低漏电特性。
• 小信号速度：最大工作电流可达200mA，并且支持任意速度的切换，适用于各种信号处理应用。
• 电容特性：在1V，1MHz频率下，电容值为2pF，适合高速开关和高频信号的应用。
• 最高结温：可工作在125°C的高温环境，保障产品在恶劣环境下的可靠性。

三、应用领域

RB751V-40-TP肖特基二极管广泛应用于多种电子和电气设备中，包括但不限于：

• 开关电源（SMPS）：其低压降特性能够显著提高开关电源的效率，降低功耗。
• DC-DC转换器：在高频转换中表现出极佳的性能，能够有效抑制输出纹波。
• 信号整流：适用于无线设备和射频应用，能够实现快速整流，提升信号质量。
• 反向保护：在电路设计中提供有效的反向保护，防止意外连接造成的损坏。
• LED驱动：在LED驱动电路中使用，能够实现高效能的工作和更长的LED寿命。

四、封装与安装

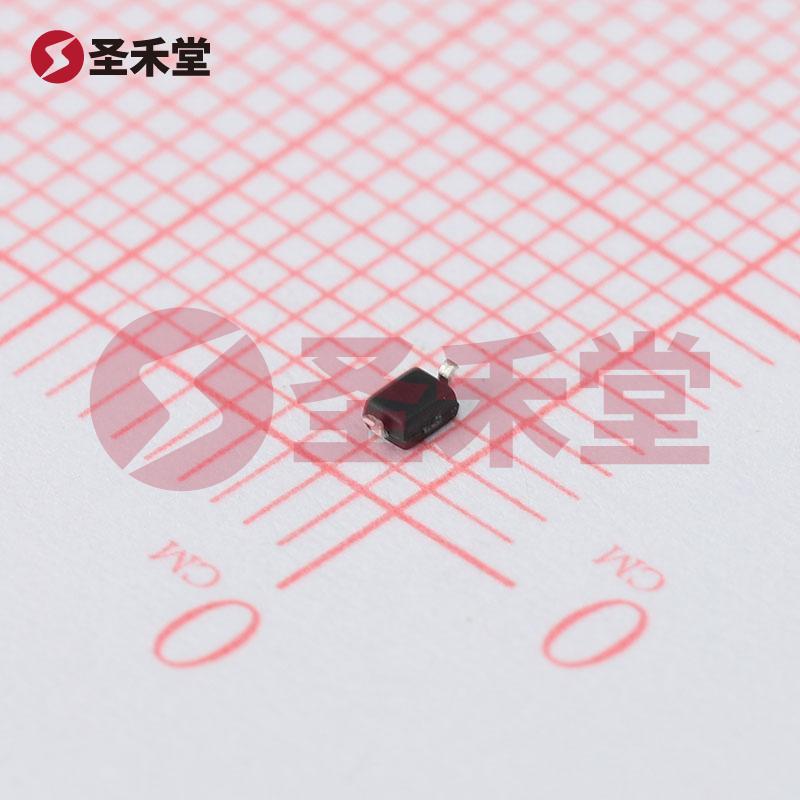

RB751V-40-TP采用SOD-323封装，尺寸小巧，符合现代紧凑型设计需求。表面贴装型（SMD）设计使得其在自动化的PCB贴片生产中易于安装，减少了人工焊接的复杂度，同时提高了生产效率和成品率。其小型化设计也使得元器件能适应各种小型电子设备的需求。

五、总结

RB751V-40-TP 肖特基二极管是MCC（美微科）的一款高效能电子元器件，具备低正向电压、低反向漏电流及宽广的应用范围，适应于各种电子设备，尤其是在功耗敏感的应用中表现优异。无论是在工业、消费电子、通信设备或其他任何需要高效率电源管理的应用中，RB751V-40-TP都是可靠且具有竞争力的选择。凭借其卓越的性能和强大的适应性，RB751V-40-TP无疑是电子设计工程师们值得考虑的重要组件。
