4N35S-TA1

产品概述：4N35S-TA1

一、产品简介

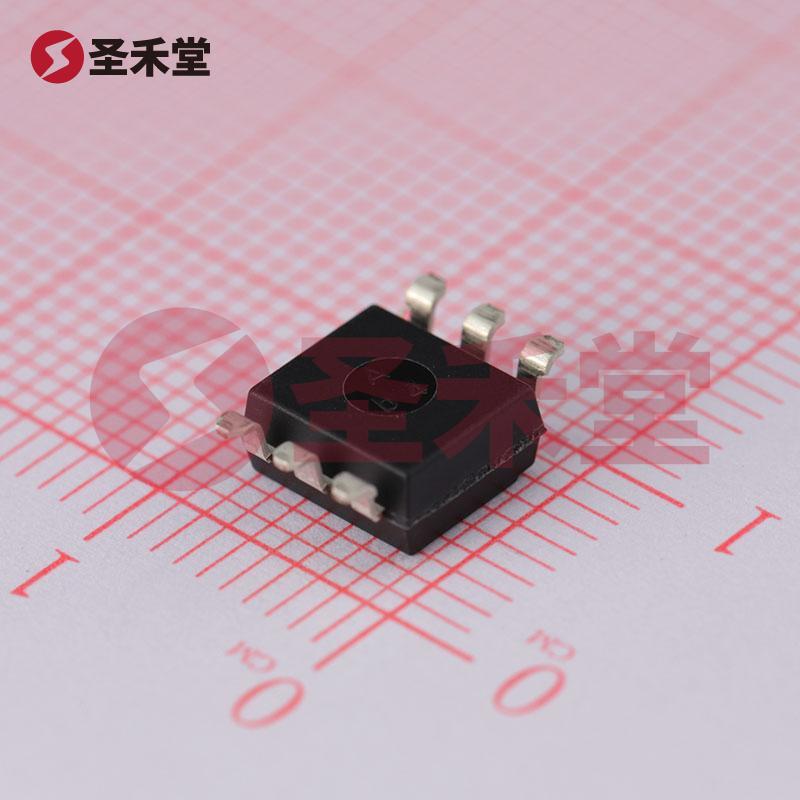

4N35S-TA1 是一款由台湾光宝（LITEON）公司制造的高性能光隔离器，特别设计用于实现高电压隔离及信号传输。此款光耦合器采用结构紧凑的6-SMD封装，适合表面贴装（SMD）应用，深受电子工程师青睐。4N35S-TA1 内部集成了一对LED和光电三极管，提供可靠的信号隔离和传输，广泛应用于工业控制、医疗设备、通信设备及各种电子系统中。

二、技术参数

1. 通道数：1

   • 4N35S-TA1 擁有单通道设计，适用于需要一个信号路径的应用。

2. 电压 - 隔离：3550Vrms

   • 此光耦具备高达3550Vrms的电气隔离能力，适用于高压环境，有效防止信号干扰和设备损坏。

3. 电流传输比：100% @ 10mA

   • 在10mA输入条件下，4N35S-TA1能够实现高达100%的电流传输比，确保信号的高效传递。

4. 上升/下降时间：3µs，3µs

   • 快速的上升和下降时间，分别为3µs，保证了在高速应用中的信号响应特性。

5. 输入类型：DC

   • 该设备支持直流输入，便于与多种数字电路兼容。

6. 输出类型：有基极的晶体管

   • 输出采用有基极的晶体管，适合驱动其他低功耗负载，并且提供良好的开关性能。

7. 电压 - 输出（最大值）：30V

   • 输出最大电压可达30V，能够驱动多种电子元器件。

8. 电流 - 输出/通道：100mA

   • 在每个通道中，4N35S-TA1可输出最大100mA的电流，满足绝大多数控制和驱动需求。

9. 正向电压（Vf）：1.2V（典型值）

   • 助于设计师在电路中进行严格的电流控制和功耗计算。

10. 最大正向电流（If）：60mA

    • 4N35S-TA1在输入端支持最大60mA的正向电流，这为应用的设计提供了很好的灵活性。

11. Vce饱和压降：300mV（最大值）

    • 低Vce饱和压降有助于减少功耗，提高效率。

12. 工作温度：-55°C ~ 100°C

    • 该产品的宽工作温度范围使其可用于各种极端环境，保证了产品的可靠性。

三、应用领域

4N35S-TA1 可以广泛应用于各种电子和电力系统中，包括但不限于：

• 工业控制系统：用于与高电压设备的隔离，提供安全的信号传递。
• 仪器仪表：在测量设备中实现信号的隔离，防止测量回路对被测对象的干扰。
• 医疗设备：确保设备间的信号安全与可靠，保护患者设备的完整性。
• 数据通信：在对数据传输安全性有高要求的场合，该光耦可有效隔离信号。

四、总结

综上所述，4N35S-TA1 是一款性能卓越的光耦合器，具备高电压隔离能力和优异的信号传输特性，可以满足各种工业和民用电子产品的需求。其高达3550Vrms的电绝缘，及快速响应时间使其在各类应用中脱颖而出。结合其广泛的工作温度范围和多样的应用场景，4N35S-TA1 是设计师和工程师在选择光耦合器时的绝佳选择。
