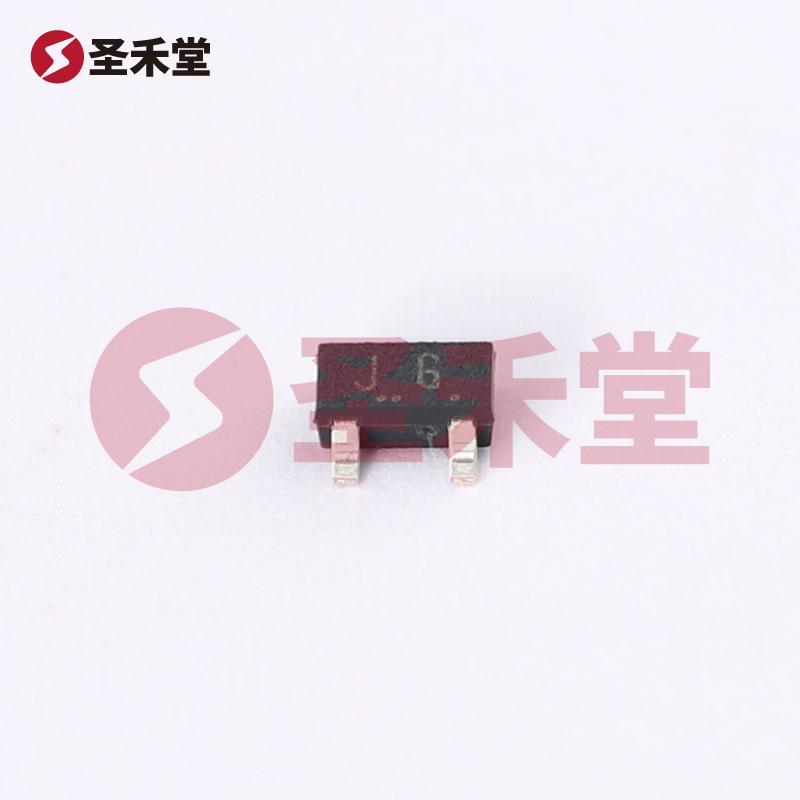

2SK208-GR(TE85L,F) 产品实物图片
2SK208-GR(TE85L,F) 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

2SK208-GR(TE85L,F)

商品编码: BM69416175
品牌 :
TOSHIBA(东芝)
封装 :
SC-59
包装 :
编带
重量 :
-
描述 :
结型场效应管(JFET) 100mW 400mV@100nA 50V N沟道 SC-59
库存 :
0(起订量1,增量1)
批次 :
2年内
数量 :
X
0.623
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.623
--
200+
¥0.429
--
1500+
¥0.391
--
3000+
¥0.365
--
45000+
产品参数
产品手册
产品概述

2SK208-GR(TE85L,F)参数

FET 类型N 通道电压 - 击穿 (V(BR)GSS)50V
不同 Vds (Vgs=0) 时电流 - 漏极 (Idss)2.6mA @ 10V漏极电流 (Id) - 最大值6.5mA
不同 Id 时电压 - 截止 (VGS off)400mV @ 100nA不同 Vds 时输入电容 (Ciss)(最大值)8.2pF @ 10V
功率 - 最大值100mW工作温度125°C(TJ)
安装类型表面贴装型封装/外壳TO-236-3,SC-59,SOT-23-3
供应商器件封装SC-59

2SK208-GR(TE85L,F)手册

2SK208-GR(TE85L,F)概述

产品概述:2SK208-GR(TE85L,F)

一、产品简介

2SK208-GR(TE85L,F) 是一款高性能的 N 通道结型场效应管(JFET),由知名半导体制造商东芝(Toshiba)生产。该器件设计用于各种电子应用,其主要优点包括高线性度、小功耗和广泛的工作温度范围。采用 SC-59 封装,确保了其在表面贴装电路中的易用性和可靠性。

二、基本参数

  1. FET 类型: N 通道
  2. 击穿电压 (V(BR)GSS): 50V
  3. 漏极电流(Id) - 最大值: 6.5mA
  4. 不同 Vds (Vgs=0) 时的漏极电流 (Idss): 2.6mA @ 10V
  5. 截止电压 (VGS off): 400mV @ 100nA
  6. 输入电容 (Ciss)(最大值): 8.2pF @ 10V
  7. 功率 - 最大值: 100mW
  8. 工作温度: 125°C(TJ)
  9. 封装类型: TO-236-3,SC-59,SOT-23-3
  10. 供应商器件封装: SC-59

三、应用场景

2SK208-GR(TE85L,F) 由于其范畴广泛的电压和电流参数,非常适合用于:

  • RF 放大器:在高频信号及小信号应用中,非常适合使用该 JFET 作为增益设备。
  • 开关电路:在低功耗开关应用中,2SK208-GR 可用于切换小信号,尤其是在手机、便携式设备等小型电路中。
  • 音频处理:该器件提供高线性度的放大特性,适合音频信号的处理,能够有效减少失真,提供清晰的输出音频。
  • 传感器电路:由于其高输入阻抗和小漏极电流,适合用于多种气体、温度或光传感器的信号放大。

四、性能特点

  1. 高线性度: 该 JFET 的设计使其具有优良的线性响应,极大地减少了失真,这在音频和RF放大器应用中至关重要。
  2. 小功耗: 功率仅为100mW,使其适合便携式设备,避免因功率过大导致的热问题。
  3. 宽工作温度范围: 能够在高达125°C 的环境下稳定工作,适合许多工业和汽车应用。
  4. 小输入电容: 考虑到其仅 8.2pF 的输入电容,2SK208-GR(TE85L,F) 是设计高频放大器时理想的选择。

五、安装与兼容性

2SK208-GR(TE85L,F) 将被封装在业界标准的 SC-59 中,适合表面贴装技术(SMT)。这种封装方式不仅轻巧,还能提供良好的热管理特性。此外,由于其广泛的兼容性,可以与其它标准电子元件轻松集成,简化了电路设计和组装过程。

六、总结

综上所述,2SK208-GR(TE85L,F)是一款具备卓越性能和多样应用场景的 N 通道结型场效应管,凭借其高线性度、低功耗以及适应广泛的工作温度,成为现代电子设计中不可或缺的元件之一。无论是用于新兴的高科技产品,还是在传统电子应用中,2SK208-GR 都将为设计师提供出色的解决方案。
