5747840-4
5747840-4参数
| 制造商 | TE Connectivity AMP Connectors | 系列 | AMPLIMITE HD-20 |
| 包装 | 托盘 | 零件状态 | 有源 |
| 连接器样式 | D-Sub | 连接器类型 | 插头，公引脚 |
| 针位数 | 9 | 排数 | 2 |
| 安装类型 | 通孔，直角 | 外壳尺寸，连接器布局 | 1（DE，E） |
| 触头类型 | 信号 | 法兰特征 | 体座/外壳（4-40） |
| 端接 | 焊接 | 外壳材料，表面处理 | 钢，镀锡 |
| 触头表面处理 | 镀金 | 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 6A | 倒退间距 | 0.318""（8.08mm） |
| 特性 | 板锁，接地带，接地凹痕 | 额定电压 | 125V |
| 颜色 | 黑色 | 触头材料 | 黄铜 |
| 工作温度 | -55°C ~ 105°C | 基本产品编号 | 5747840 |
5747840-4手册
5747840-4概述

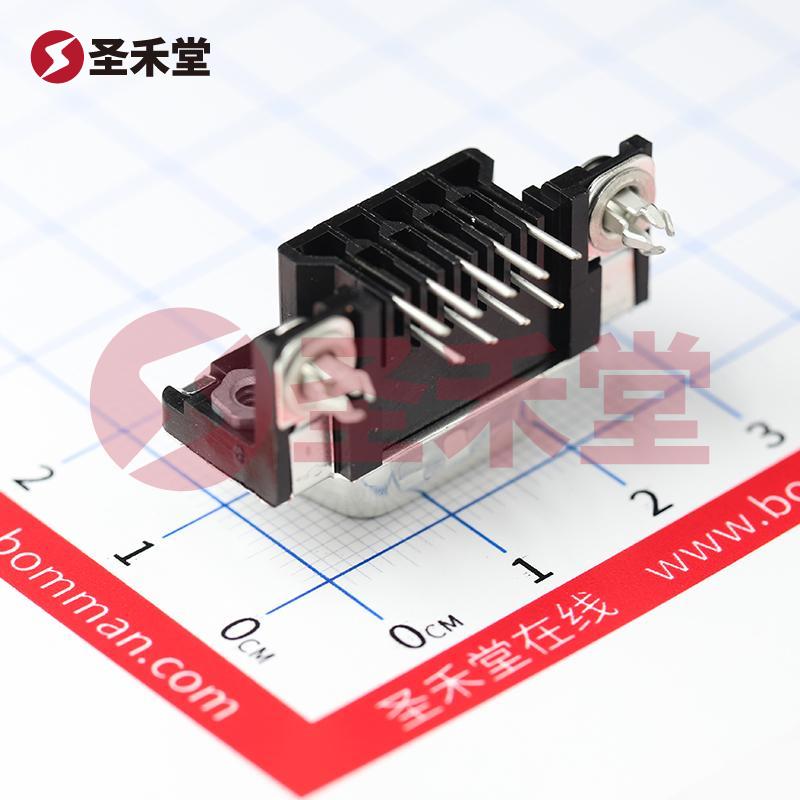

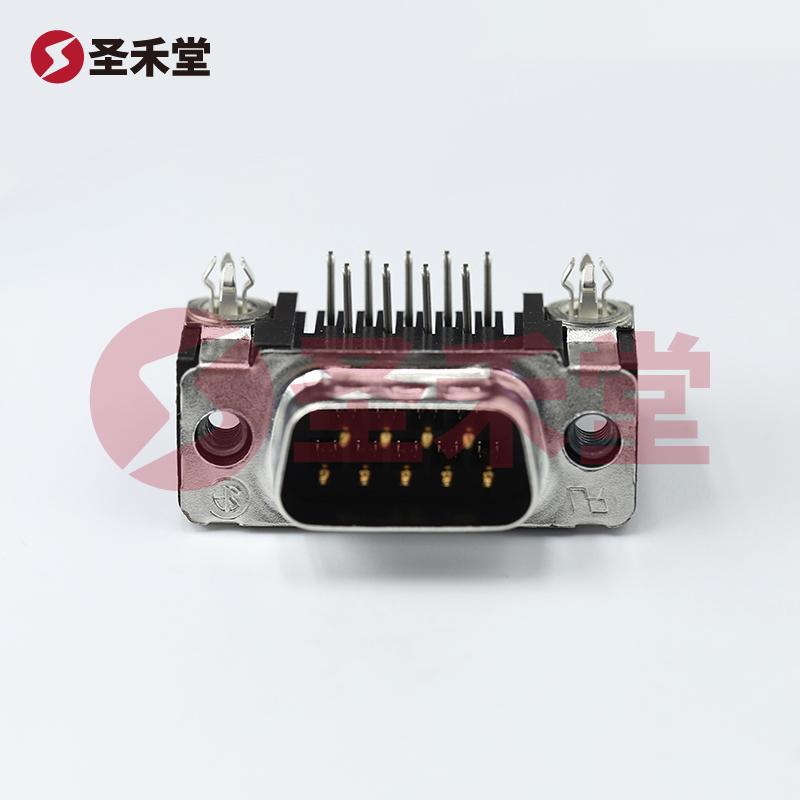

产品概述：TE Connectivity 5747840-4 AMPLIMITE HD-20 插头连接器
1. 产品简介
TE Connectivity 的 5747840-4 产品是其 AMPLIMITE HD-20 系列中的一款高性能 D-Sub 插头连接器，采用直角通孔（Through Hole）设计，针位数为 9，并且具有 2 排，以满足多种连接需求。该连接器广泛应用于电子设备及系统中，用于数据传输和信号连接。
2. 设计与构造
AM或PLIMITE HD-20 系列连接器专为苛刻的工业环境设计，能够承受严酷的操作条件。5747840-4 连接器的外壳采用镀锡钢材料，不仅提高了耐腐蚀性能，还确保了连接器的长期耐用性和稳定性。连接器的触头材料为镀金黄铜，确保高质量的信号传输，降低信号丢失及干扰，适用于高频应用。
该连接器的设计考虑到了用户的便捷性，提供了板锁、接地带和接地凹痕等特性，确保连接器在使用过程中的安全性与可靠性。法兰特征采用体座/外壳（4-40）形式，使得连接器在安装时能够提供更好的固定性，避免因震动导致的接触不良。
3. 性能参数
- 额定电流：6A，能够满足大多数中等电流应用的需求。
- 额定电压：125V，适合于需要较高电压的电子设备和系统。
- 工作温度范围：-55°C ~ 105°C，适应极端环境条件，使其在航空、汽车及工业应用中表现出色。
4. 应用场景
TE Connectivity 5747840-4 连接器广泛应用于多个领域，包括但不限于：
- 工业自动化：在生产线和控制系统中用于设备间的信号和电源连接。
- 通讯设备：在各种通讯设施中用于数据传输和信号连接。
- 汽车电子：在汽车电子系统中作为关键连接元件，确保信号传递的稳定性与可靠性。
- 军工与航空：因其优良的工作温度范围和耐久性，被大量用于需要高可靠性的领域。
5. 安全与合规
TE Connectivity 的 5747840-4 产品符合 UL94 V-0 火焰阻燃等级标准，确保在高温或火灾情况下具有良好的安全性。此外，连接器的设计与制造过程遵循 ISO 9001 质量管理体系，保证产品品质与性能的可靠性。
6. 结论
TE Connectivity 5747840-4 AMPLIMITE HD-20 插头连接器是一款高性能、高可靠性及多功能的连接解决方案，特别适合于在恶劣条件和高要求的应用场合使用。凭借其超强的工作性能和出色的设计，5747840-4 成为工程师和设计师在构建现代电子设备时的理想选择。无论是工业控制、通讯、汽车电子，还是军事设备，5747840-4 都能提供稳定、有效的信号辨识与电源连接，是确保设备高效运作的重要保障。
