BZX84C13-7-F

产品概述：BZX84C13-7-F 稳压二极管

1. 概述

BZX84C13-7-F 是由美台（DIODES）公司设计的稳压二极管，具有13V的标称齐纳电压，广泛应用于各种电子设备中，以提供稳定的电压输出。该器件专为表面贴装技术（SMD）设计，采用了SOT-23封装，能有效节省空间并提高焊接效率。它的工作温度范围广泛，从-65°C到150°C，使其适用于各种严苛的环境中。

2. 主要参数

• 标称齐纳电压 (Vz): 13V
• 容差: ±6%
• 最大功率: 300mW
• 最大阻抗 (Zzt): 30 Ohms
• 反向泄漏电流: 100nA (在8V时)
• 正向电压 (Vf): 900mV (在10mA时)
• 工作温度范围: -65°C至150°C

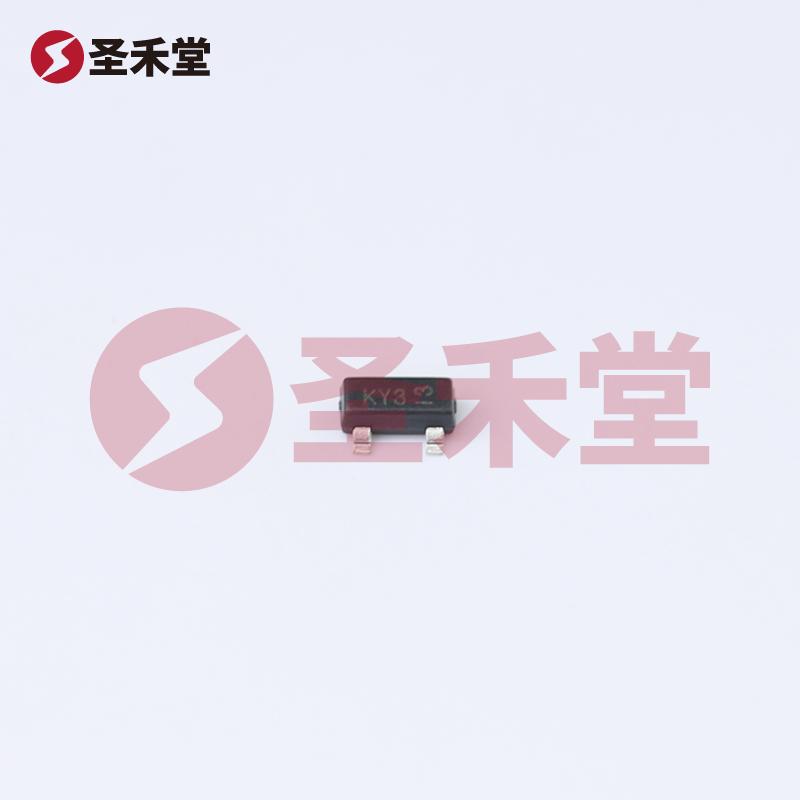

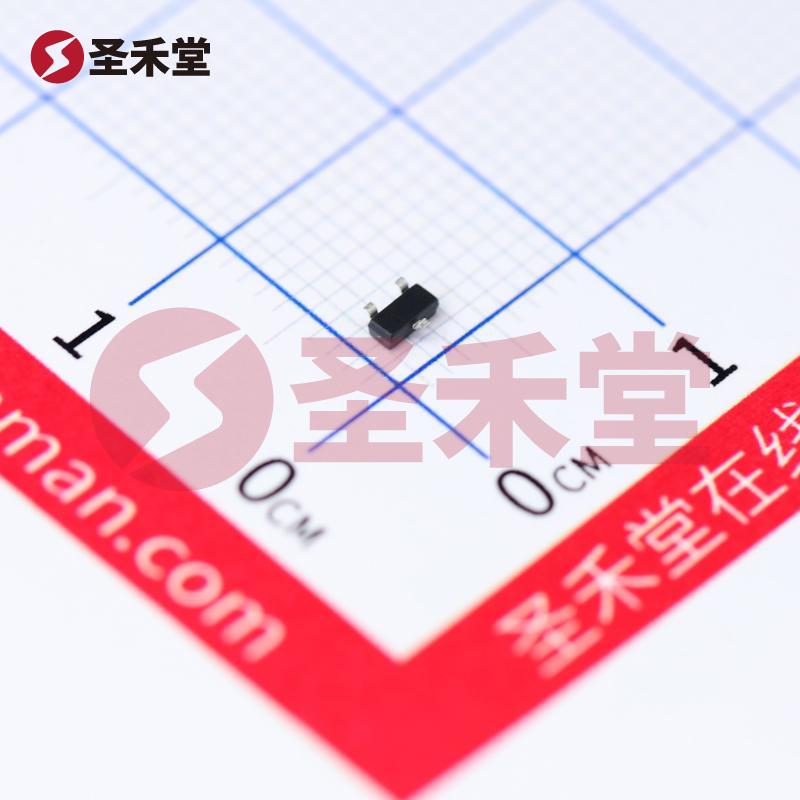

• 封装类型: SOT-23
• 供应商器件封装: SOT-23-3

3. 工作原理与特性

BZX84C13-7-F 作为稳压二极管，主要功能是保持稳定的输出电压，防止过压情况的发生。通过其齐纳效果，BZX84C13-7-F 能在一定范围内保持其输出电压不变，尽管输入电压可能发生波动。当施加在其两端的电压超过其齐纳电压（13V）时，元件会进入导通状态，以保持电压输出在12.4V到14.1V之间，确保后端电路的正常工作。

该器件具有极低的反向泄漏电流（100nA），使其适用于低功耗应用，尤其是在电池供电的设备中。此外，其最大功率为300mW，意味着在正常工作条件下，可以安全地承受一定的功率而不会损坏。

4. 应用场景

BZX84C13-7-F 稳压二极管具有广泛的应用。这些包括但不限于：

• 电源管理系统: 可在电源线路中提供过压保护。
• 信号线保护: 保护敏感电路，防止高电压突发对电路的损害。
• 电池供电设备: 在电池电压波动的情况下，确保输出电压的稳定，延长设备的使用寿命。
• 消费者电子产品: 用于智能手机、平板电脑、笔记本电脑等电子设备，确保其电源系统的稳定性和安全性。

5. 设计考虑

选择BZX84C13-7-F时，设计工程师需考虑其阈值电压与电路的兼容性，并确保在使用环境中不超过其最大功率及温度限制。此外，鉴于其有限的流动电流，设计师应评估应用的电流需求，以确保该器件在设计中满足要求。

在进行PCB设计时，由于采用表面贴装型(SMD)封装，BZX84C13-7-F 需要与其他元件良好配合，以确保热管理和电路的电磁兼容性。对其安装位置进行合理布局，尽量减少与其他发热元件的距离，以防其在过热情况下导致失效。

6. 总结

BZX84C13-7-F 稳压二极管凭借其独特的电气特性和宽广的工作范围，在当今电子设备中发挥着重要作用。无论是在日常消费电子、工业设备还是通信系统中，这款器件均展现出令人满意的性能。作为信赖的电子元器件，BZX84C13-7-F 必将在未来的电子设计中继续发挥作用。
