PMEG4005CT,215
PMEG4005CT,215参数
| 二极管配置 | 1 对共阴极 | 安装类型 | 表面贴装型 |
| 电流 - 平均整流 (Io)（每二极管） | 500mA | 二极管类型 | 肖特基 |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 不同 If 时电压 - 正向 (Vf) | 470mV @ 500mA |
| 电压 - DC 反向 (Vr)（最大值） | 40V | 工作温度 - 结 | 150°C（最大） |
| 不同 Vr 时电流 - 反向泄漏 | 100µA @ 40V | 反向恢复时间 (trr) | 13ns |
PMEG4005CT,215手册
PMEG4005CT,215概述
产品概述：PMEG4005CT,215
PMEG4005CT,215 是一种高性能的肖特基二极管，采用共阴极配置，具有优良的整流特性和高效率，特别适合用于高频和高温的电路应用。这款二极管由知名品牌 Nexperia（安世）生产，采用了先进的半导体技术，确保其在苛刻环境下的稳定性和可靠性。
主要特点
肖特基结构：PMEG4005CT,215 利用肖特基二极管的构造，使其表现出极低的正向压降（Vf），在500mA的工作电流下，正向电压仅为470mV。这一特性使其在转换效率上远超传统的硅二极管，尤其是在较低电压和高频率应用中尤为重要。
高整流能力：该二极管的额定平均整流电流（Io）为500mA，足以满足大多数小功率电子应用的需求。它能够处理较高的负载电流，同时保持稳定的工作性能。
反向电压能力：PMEG4005CT,215 的最大反向工作电压（Vr）为40V，允许在多种电压条件下安全工作，对于大多数中低电压应用都是一个理想选择。
快速恢复性能：二极管的反向恢复时间（trr）为13ns，快速恢复特性使其在高频开关电路中表现优越，降低了开关损耗，提高了系统效率。
低反向泄漏电流：在其最大额定反向电压下（40V），反向泄漏电流仅为100µA，极大地抑制了因反向泄漏造成的电能损失，对于高度集成的电路尤其重要。
高温工作能力：该产品的工作结温可达到150°C，意味着它可以在高温环境下稳定运行，适用于对温度敏感的应用中，例如电源管理模块、高频开关电源等。

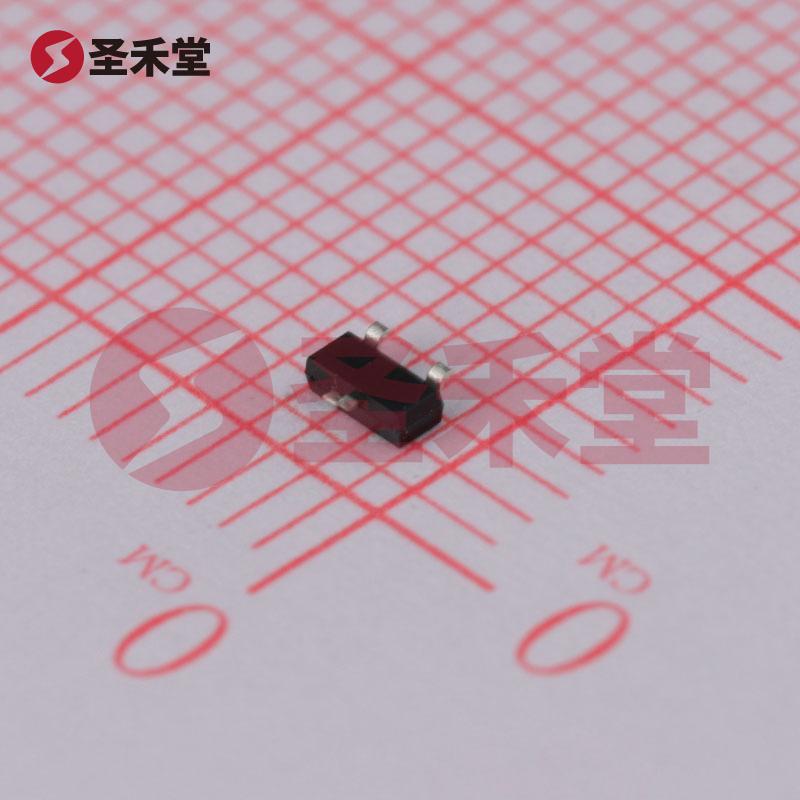

表面贴装封装：PMEG4005CT,215 采用 SOT-23 封装，便于自动化生产与贴装，能够节省PCB空间，适合小型化电子设备的设计需求。
应用领域
由于其卓越的性能，PMEG4005CT,215 适用于多种应用场合，包括但不限于：
- 开关电源：可以作为整流器使用，提升电源转换效率。
- 电池管理系统：低正向压降和低反向泄漏特性，可以有效延长电池的使用寿命。
- LED驱动电路：在LED驱动电路中用作反向电流保护器件。
- 电机驱动和控制电路：在电机驱动控制中，能够提高系统的开关频率并减少功耗。
- 数据处理电路：在高速数据处理电路及信号隔离中，确保信号的完整性。
结论
综上所述，PMEG4005CT,215 是一款具有高度集成、低损耗和快速响应特性的肖特基二极管，适用于高频、高效能的电子应用场景。通过高度优化的设计与先进的制造技术，这款二极管在多种环境下均能提供稳定的性能，是现代电子设备不可或缺的重要组件之一。无论是在消费电子、工业控制还是汽车电子领域，PMEG4005CT,215 皆能发挥其极大的优势，满足各种设计需求。
