DTC113ZKAT146

DTC113ZKAT146 产品概述

一、基本介绍

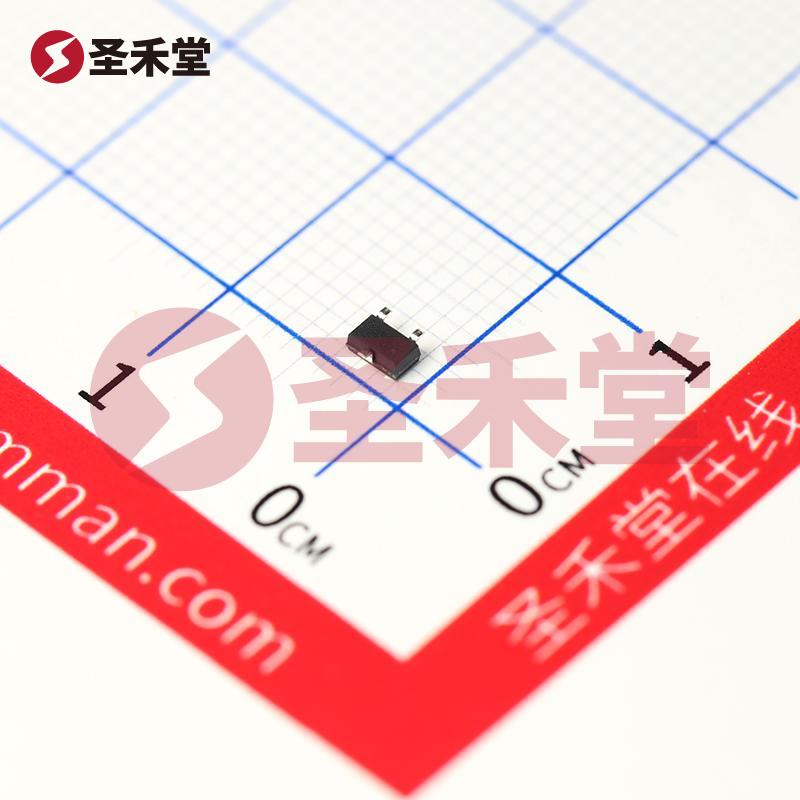

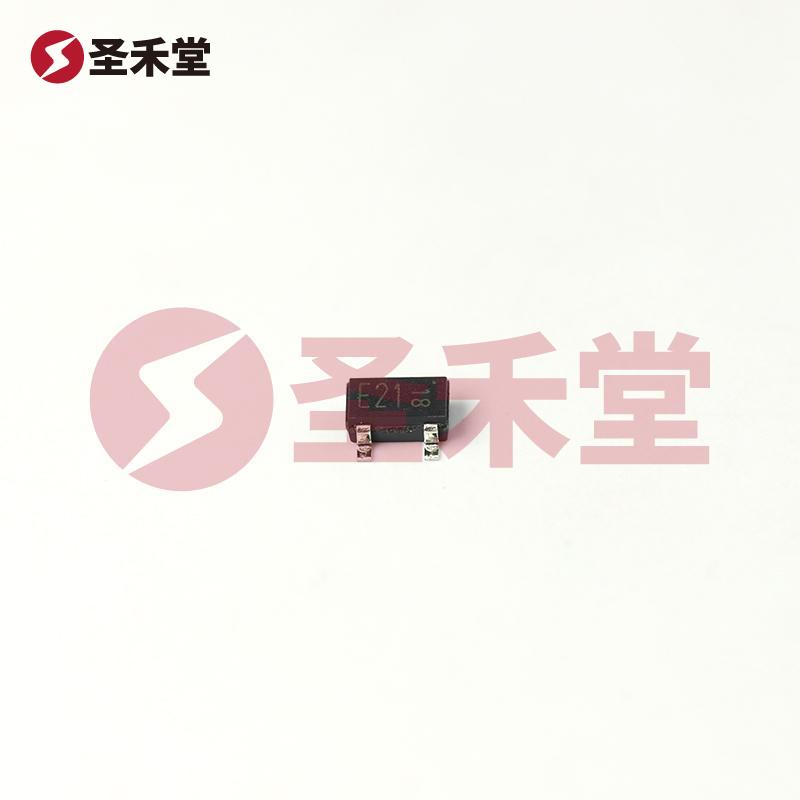

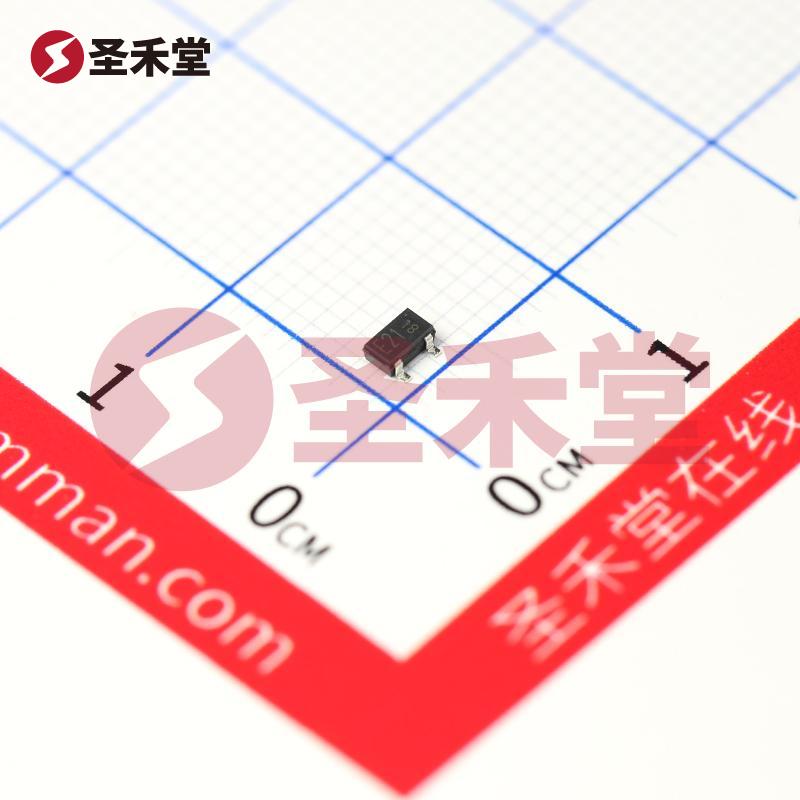

DTC113ZKAT146 是一款由日本ROHM（罗姆）公司生产的数字晶体管，采用表面贴装型（SMD）封装，内置多个电阻器，专为数字电路中的开关应用设计。其在广泛的电压和电流范围内工作，具有出色的电流增益和饱和压降性能，能够满足现代电子设备对高效能低功耗的要求。

二、技术参数

1. 电流特性：

   • 集电极电流 (Ic)：最大100mA的输出能力，使其能够驱动较为复杂的负载，非常适用于各种数字和模拟电路。
   • 集电极截止电流：最大500nA。这一特性保证了在关闭状态下，设备会消耗极少的电流，有助于提升整体功耗效能。

2. 电压特性：

   • 集射极击穿电压 (Vce)：最大50V，允许与更高电压的电路兼容，这使得当前流行的高压应用得以实现。

3. 饱和压降：

   • 在不同的基极电流 (Ib) 和集电极电流 (Ic) 下，DTC113ZKAT146 的 Vce 饱和压降最大为300mV @ 500µA 和10mA，确保了在工作状态下极低的功耗，这对电池供电的设备尤为重要。

4. 电流增益：

   • DC电流增益(hFE)的最小值为33 @ 5mA，5V，提供了足够的增益以驱动后续电路，适合多种应用场景。

5. 功率和频率：

   • 最大功率为200mW，频率跃迁可达到250MHz，使其在处理高速信号时也能保持良好性能。

6. 电阻特性：

   • 基极电阻(R1)为1 kΩ，发射极电阻(R2)为10 kΩ，这些预设电阻值可简化电路设计，减少外部元器件数量。

三、应用场景

DTC113ZKAT146的设计使其适合多种应用场景：

1. 数字电路开关：这款数字晶体管能够作为数字电路的开关元件，尤其在微控制器和逻辑电路的驱动应用中表现出色。

2. 驱动LED：在低功耗LED照明和信号指示应用中，通过它来控制大功率LED的开关操作，确保稳定与高效。

3. 音频功率放大器：该晶体管可用于音频电路，提供信号放大，确保高品质音频输出。

4. 自动化设备：在工厂自动化与机器人技术中，DTC113ZKAT146能够驱动各种执行元件和传感器，保障系统高效运行。

5. 便携式设备：由于其低功耗和小型表面贴装设计，使其特别适合应用于手持设备和可穿戴设备。

四、竞争优势

DTC113ZKAT146 凭借其综合性能，在同类产品中脱颖而出。首先，集成的电阻器设计简化了电路设计，降低了设计的复杂性。其次，其良好的电流增益和饱和压降性能确保了高信号处理能力，并且降低了功耗，具有明显的环境优势。

五、总结

总之，DTC113ZKAT146数字晶体管集成了高性能和低功耗的特点，适合多种现代电子应用，尤其在开关、放大和驱动电路中有着稳定的表现。随着电子技术的快速发展和对小型化、低功耗设备的需求不断增加，DTC113ZKAT146无疑将成为设计工程师的优选元件。选择这一产品，不仅能提高系统性能，同时也能优化设计成本与时间，为最终产品的市场竞争力增添动力。
