PIC12F675-I/P

PIC12F675-I/P 产品概述

PIC12F675-I/P 是美国微芯科技（Microchip Technology Inc.）推出的一款高性能单片机，属于其广泛应用的 PIC 系列产品。该单片机采用了特殊设计的 8 位 RISC 架构，旨在满足多种嵌入式系统的需求。它具有丰富的外设功能和灵活的程序存储能力，非常适合用于工业控制、消费电子、智能家居和汽车电子等应用。

1. 核心特点

PIC12F675-I/P 采用高效的内部振荡器，工作频率高达 20 MHz，能够快速处理各种指令。该芯片内置 1.75KB 的闪存程序存储器和 64 字节的 RAM，适合多个小型应用和简单的控制逻辑。其 EEPROM 容量为 128 x 8 位，使得用户能够在开发中实现数据的非易失性存储。这对需要存储用户设置或者设备状态的应用场景尤为重要。

2. 工作范围

这款单片机是一款耐温型产品，工作温度范围广泛，从 -40°C 到 85°C (TA)，适应各种恶劣环境。这一特性使得 PIC12F675-I/P 成为工业控制和自动化系统等要求高可靠性的应用的理想选择。

3. 功耗与供电

在电源设计方面，PIC12F675-I/P 支持的供电电压范围为 2V 到 5.5V，具备较好的适应性。其优良的低功耗设计在待机模式下，能够显著降低设备的能耗，使其成为电池供电设备的优选。

4. 外设功能

PIC12F675-I/P 富含多种外设，包括：

• 看门狗定时器 (WDT)：用于防止系统由于意外故障而停止工作。
• 上电复位 (POR) 功能，能够确保芯片在上电时的稳定性。
• 模拟到数字转换器 (ADC)：内置 4 通道 10 位的 ADC，能够处理传感器数据和模拟信号。
• 5 个 I/O 引脚，让用户可以灵活设计外部接口，以满足多样化的应用需求。

5. 封装与安装

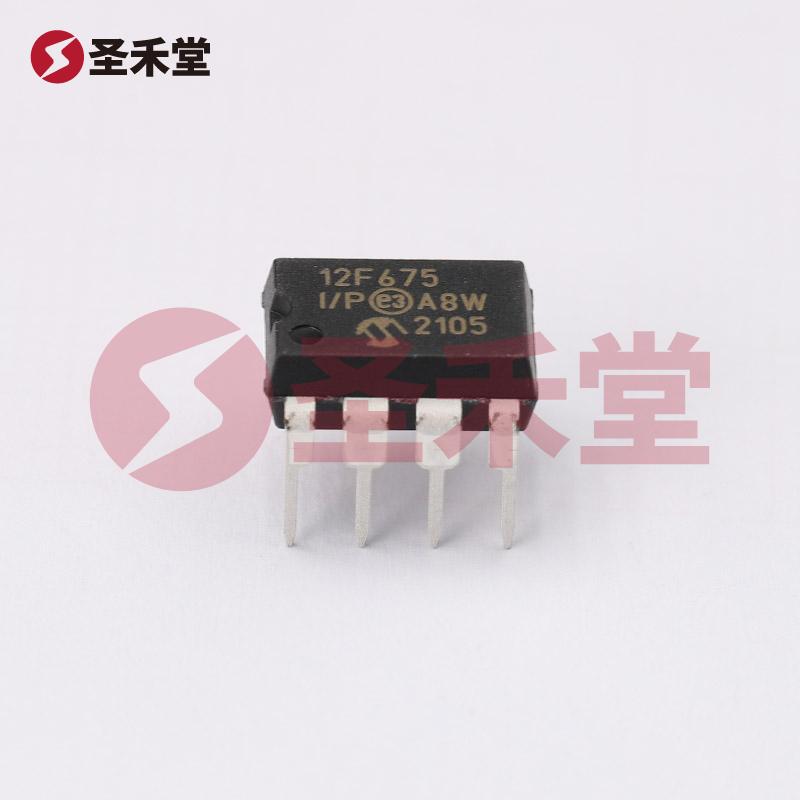

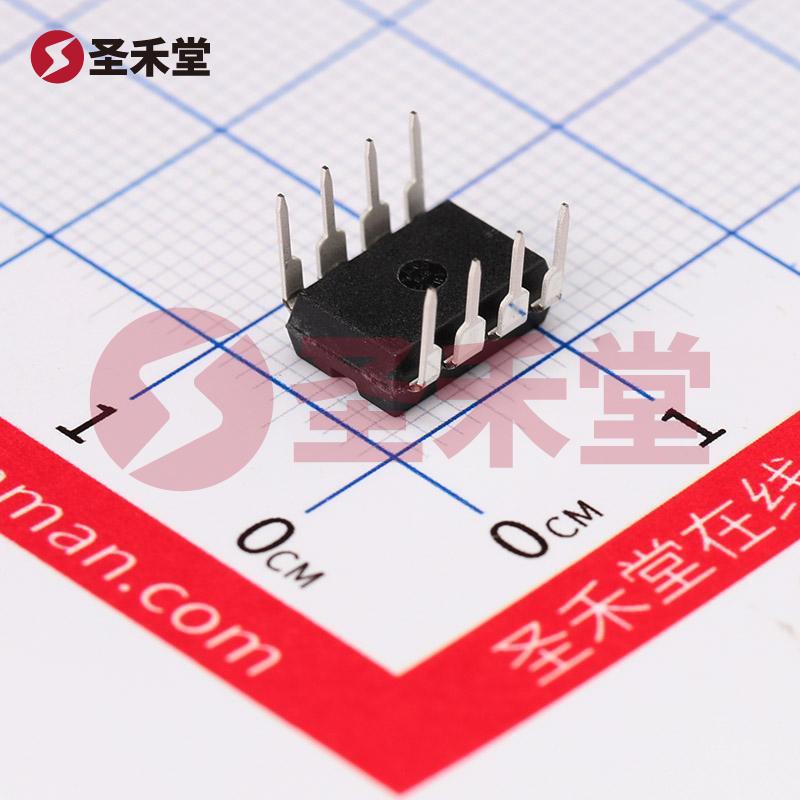

PIC12F675-I/P 使用 8-PDIP (双列直插封装)，其设计兼顾了良好的散热性能和便捷的安装方式。此类封装十分适合用于原型设计和小批量的生产中，用户在设计电路时，能够快速布局与焊接，降低了开发周期。

6. 应用场景

PIC12F675-I/P 由于其独特的性能特点和灵活的 I/O 配置，可以广泛应用于以下领域：

• 消费电子：如智能家居设备、远程控制系统、智能传感器。
• 工控系统：在自动化控制及数据采集系统中，提供精确控制与处理功能。
• 汽车电子：用于传感器数据处理、车载显示和控制单元。

7. 结论

综上所述，PIC12F675-I/P 是一款功能强大、适应性强且易于使用的单片机，凭借其出色的核心性能和多样的外设功能，能够满足现代电子设计中的各种需求。无论是在早期的原型开发阶段，还是在注重高效率运行的工业应用，PIC12F675-I/P 都能提供可行的解决方案，是电子工程师的理想选择。
