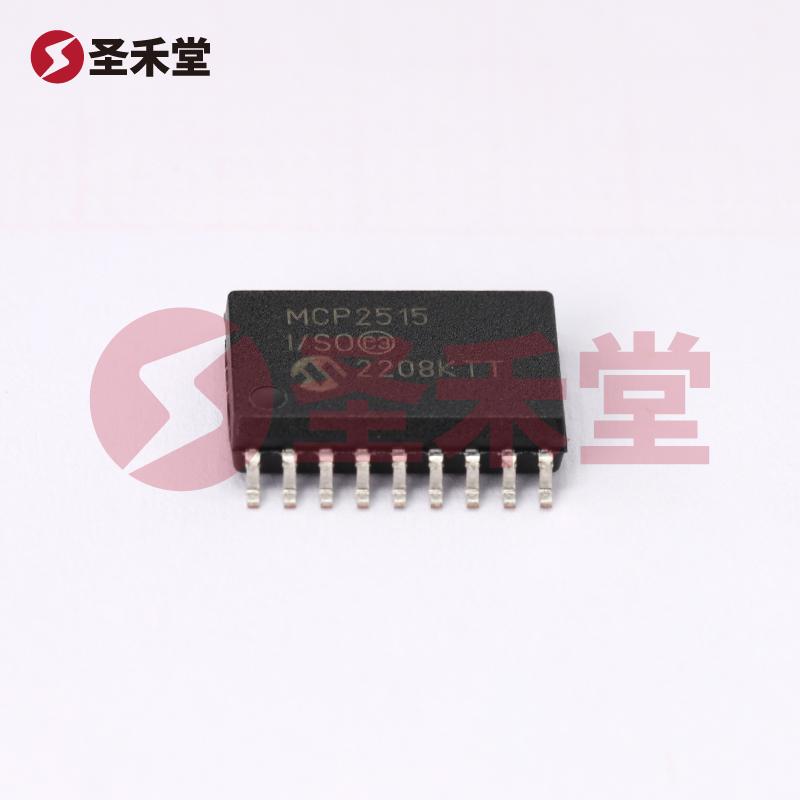

MCP2515-I/SO 产品实物图片
MCP2515-I/SO 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

MCP2515-I/SO

商品编码: BM69415759
品牌 :
MICROCHIP(美国微芯)
封装 :
18-SOIC
包装 :
管装
重量 :
0.795g
描述 :
CAN芯片 MCP2515-I/SO SOIC-18-300mil
库存 :
52(起订量1,增量1)
批次 :
24+
数量 :
X
7.2
按整 :
管(1管有1680个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥7.2
--
100+
¥6
--
840+
¥5.46
--
25200+
产品参数
产品手册
产品概述

MCP2515-I/SO参数

协议CANbus功能控制器
接口SPI标准CAN 2.0
电压 - 供电2.7V ~ 5.5V电流 - 供电10mA
工作温度-40°C ~ 85°C封装/外壳18-SOIC(0.295",7.50mm 宽)
供应商器件封装18-SOIC

MCP2515-I/SO手册

empty-page
无数据

MCP2515-I/SO概述

MCP2515-I/SO 产品概述

1. 引言

MCP2515-I/SO是由美国微芯科技(Microchip Technology Inc.)生产的一款高性价比CAN控制器。作为一种极具影响力的控制器,MCP2515具备多项关键功能,使其在现代电子系统中得到广泛应用。该芯片能够以高效的方式实现CAN(Controller Area Network)通信,适用于汽车电子、工业自动化、智能家居及其他需要可靠通信的场景。

2. 产品特性

  • 协议和标准:MCP2515-I/SO支持CAN 2.0A和2.0B协议,使其兼容性非常强,能够在现有的CAN网络中方便地集成和使用。
  • 接口:该控制器通过SPI接口与主控MCU或微处理器进行通信,SPI接口的选择大大简化了硬件设计,提高了数据传输速度。
  • 供电电压:MCP2515的供电电压范围为2.7V至5.5V,适应多种供电环境,兼容性强。
  • 功耗表现:在10mA的低功耗运行下,MCP2515保证了良好的电源管理,适合对能耗要求严格的设备应用。
  • 工作温度范围:该芯片支持-40°C至85°C的扩展工作温度,确保其在恶劣环境下的工作稳定性,适合汽车和工业应用。
  • 封装形式:采用18-SOIC封装,具有较小的占板面积,便于在设计紧凑的电路板中使用。

3. 应用领域

MCP2515-I/SO由于其优秀的兼容性与广泛的适用性,被广泛应用于多个行业和领域:

  • 汽车电子:在现代汽车中,CAN网络是连接各种控制模块的主要技术,MCP2515被广泛用于车载信息娱乐系统、引擎控制模块、安全气囊系统等。
  • 工业自动化:在工业环境中,MCP2515能够实现机器间的有效通信,促进工业设备的智能化和自动化,常用于PLC(可编程逻辑控制器)、传感器与执行器的网络连接。
  • 智能家居:在智能家居系统中,MCP2515可支持各类家居设备之间的高效通信,提升设备的互联互通能力。
  • 医疗设备:医疗设备需要高可靠性的通信方案,MCP2515能够确保数据传输的准确性和及时性,应用于医疗监测设备、治疗设备等。

4. 设计考虑

在设计基于MCP2515-I/SO的电子产品时,工程师需考虑到以下几个方面:

  • 布线设计:由于MCP2515需要连接CAN收发器和MCU,合理布局PCB上各个元件的位置至关重要,以降低信号干扰和信号衰减。
  • 抗干扰能力:在噪声干扰较大的环境中,设计时应增加必要的滤波器和抗干扰措施,以确保CAN通信的稳定性。
  • 电源管理:确保在各个工作模式下负载的电源稳定,避免在高频通信时因为供电不足造成的故障。

5. 结束语

MCP2515-I/SO作为一款性能稳定且功能强大的CAN控制器,凭借其低功耗、高兼容性和广泛的工作温度范围,在众多应用领域展示出了其卓越的性能。未来,随着物联网技术和智能化应用的不断发展,MCP2515-I/SO将继续为精密的通讯需求提供强有力的支持,为各类电子产品的发展贡献力量。
