LM78L05F

LM78L05F 产品概述

1. 引言

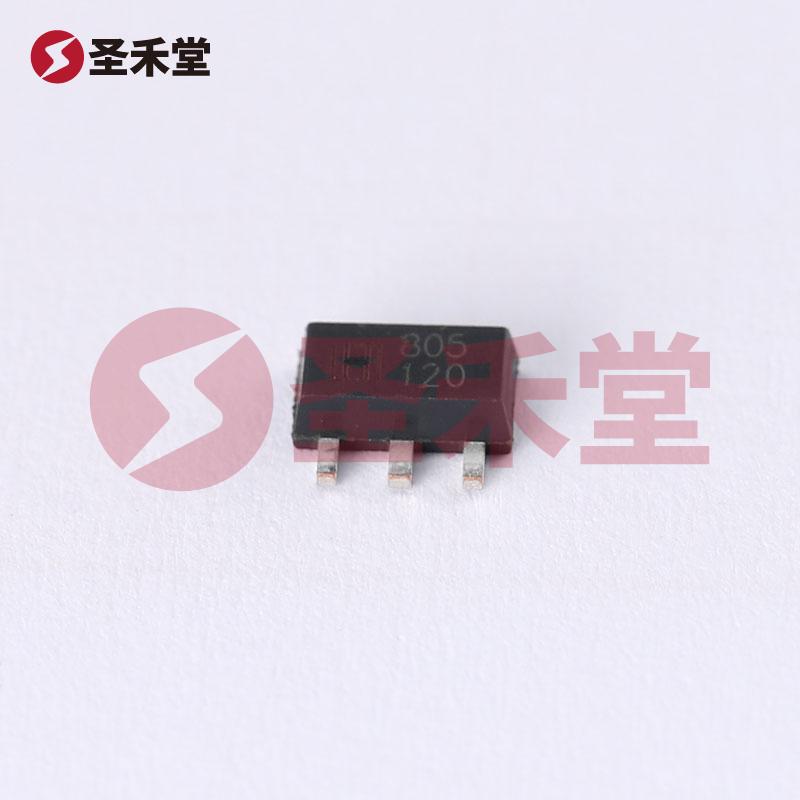

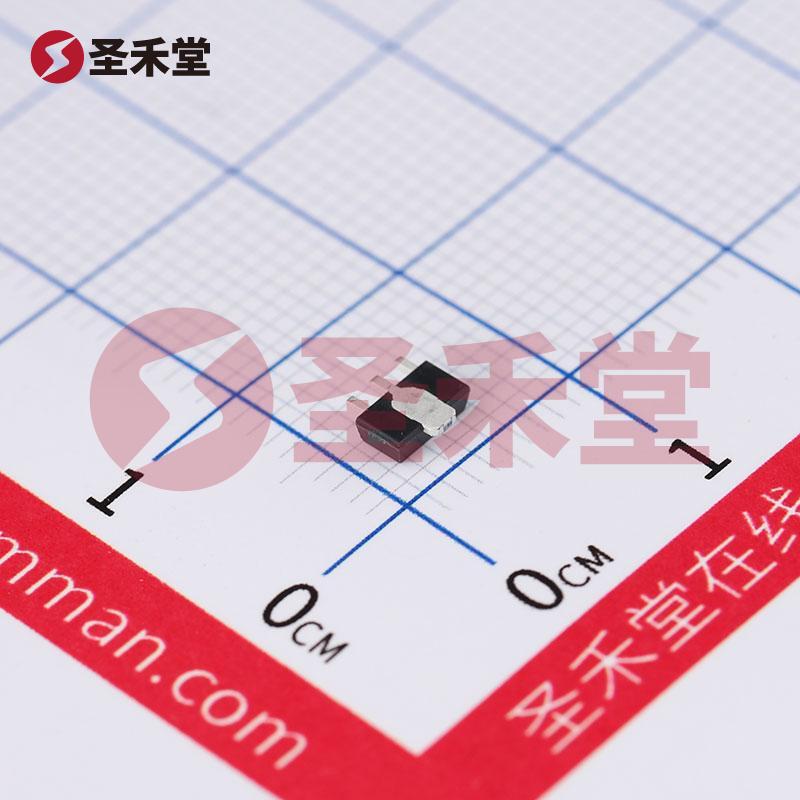

LM78L05F 是一种广泛使用的线性稳压器（LDO），专为提供稳定的5V直流输出而设计，能够在输入电压高达30V的情况下，输出电流可达100mA。其典型的SOT-89封装使其在空间受限的应用中极具竞争力，广泛应用于消费电子、通信设备、工业控制和电源管理等领域。

2. 主要特点

• 固定输出电压：LM78L05F 提供5V的固定输出电压，简化了电源设计。
• 高输入电压范围：支持高达30V的输入电压，这使其在多种电源环境下均能稳定工作。
• 良好的负载调节：在不同负载条件下保持稳定的输出电压，确保设备正常运行。
• 短路保护：内置短路保护电路，防止由于输出短路而导致的损坏，提高了电路的可靠性。
• 低功耗：相比于其他类型的稳压器，LDO稳压器能提供较低的静态功耗，适合于长时间工作或电池供电的应用。

3. 技术参数

• 输入电压范围：4.75V至30V
• 输出电压：5V ± 5%（典型值）
• 输出电流：最大100mA
• 工作温度范围：-40°C至85°C
• 封装类型：SOT-89

4. 应用领域

LM78L05F在多个领域中找到了应用，包括但不限于：

• 消费电子：如数字音频播放器、智能手机和便携式设备等，这些设备通常需要稳定的电源以保障其正常运行。
• 通信设备：在无线电、路由器和其他通信设备中，LM78L05F作为电源管理芯片，能够提供可靠的电源支持。
• 工业控制：适用于传感器、数据采集系统和自动化设备中，以保证数字电路获得稳定的工作电压。
• 电源管理：作为电源分配电路的组成部分，为其他电路或模块提供5V电压。

5. 设计考虑

在使用LM78L05F时，设计师需要考虑以下几点：

• 输入电压选择：确保输入电压在推荐的范围内，过高可能导致器件损坏，过低则无法稳定输出5V。
• 输出电流需求：选择时要确保设备的最大负载电流不超过100mA，超载可能导致过热或失效。
• 散热问题：虽然LM78L05F在静态情况下功耗较低，但在高压差和大电流应用中，可能产生较多热量。因此在设计时应考虑适当的散热措施，确保器件在安全温度范围内运行。
• 外部元件：用于滤波和稳定性的外部电容器是必须的，通常在输入和输出端需要使用相应容量的电容器以确保更好的稳压性能。

6. 结论

LM78L05F是一款性能卓越、用途广泛的线性稳压器，凭借其稳定的输出电压和高达30V的输入电压范围，成为各类电子设备电源设计的理想选择。无论是在设计新产品还是改进现有电路时，LM78L05F都提供了良好的实现方案，能够满足现代电子产品日益增长的电源要求。通过合理选用和正确配置，设计师可以充分发挥LM78L05F的优势，为其产品提供稳定、可靠的电源支持。
