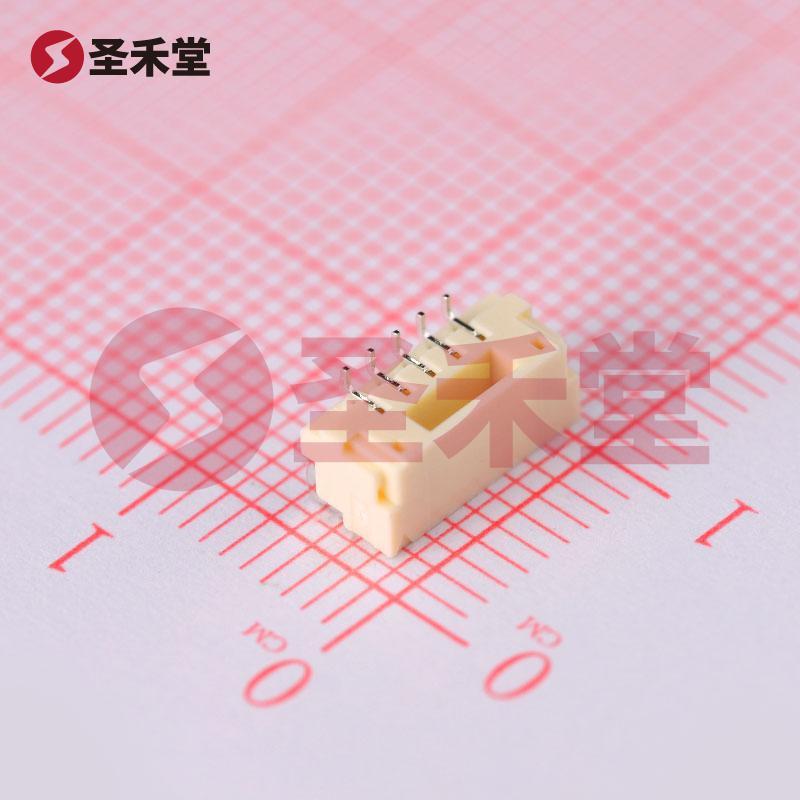

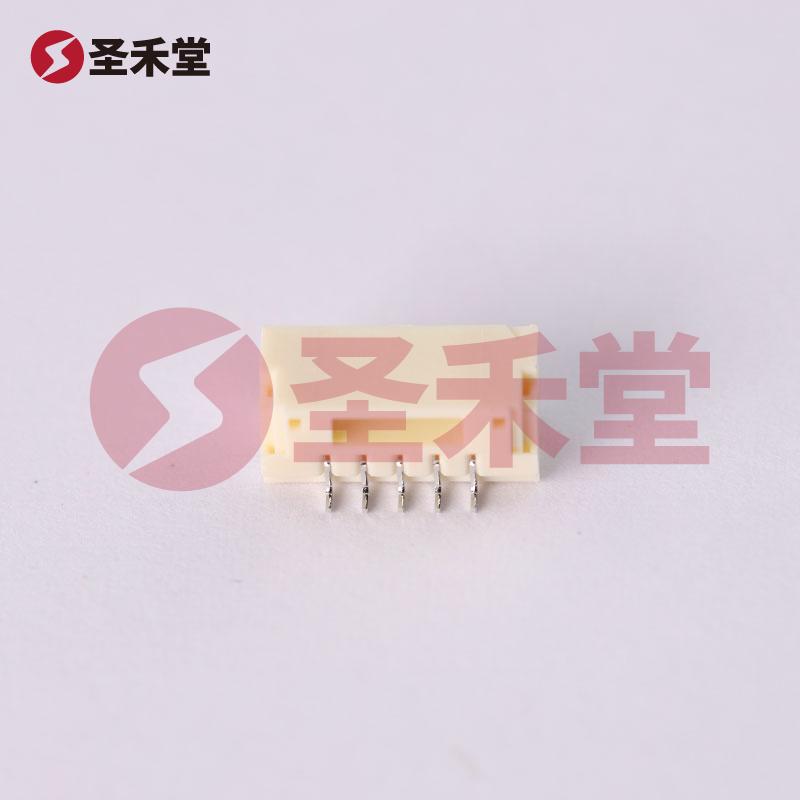

SM05B-GHS-TB(LF)(SN)
品牌 :
JST
封装 :
Reel
包装 :
编带
重量 :
-
描述 :
线对板针座 1x5P GH SMD,P=1.25mm,卧贴
库存 :
2(起订量1,增量1)
批次 :
22+数量 :
X
0.947按整 :
圆盘(1圆盘有2500个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.947
--
100+
￥0.631
--
1250+
￥0.574
--
2500+
￥0.531
--
37500+
产品参数
产品手册
产品概述
SM05B-GHS-TB(LF)(SN)参数
| 制造商 | JST Sales America Inc. | 系列 | GH |
| 包装 | 卷带（TR） | 零件状态 | 有源 |
| 连接器类型 | 接头 | 触头类型 | 外罩触点 |
| 间距 - 配接 | 0.049""（1.25mm） | 针位数 | 5 |
| 排数 | 1 | 加载的针位数 | 所有 |
| 样式 | 板至电缆/导线 | 护罩 | 带遮蔽 - 4 墙 |
| 安装类型 | 表面贴装，直角 | 端接 | 焊接 |
| 紧固类型 | 锁销滑道 | 绝缘高度 | 0.167""（4.25mm） |
| 触头形状 | 矩形 | 触头表面处理 - 配接 | 锡 |
| 触头表面处理 - 柱 | 锡 | 触头材料 | 磷青铜 |
| 绝缘材料 | 聚酰胺（PA9T），尼龙 9T | 特性 | 固定焊尾 |
| 工作温度 | -25°C ~ 85°C | 材料可燃性等级 | UL94 V-0 |
| 绝缘颜色 | 天然 | 额定电流（安培） | 1A |
| 额定电压 | 50V |
