BAT54ATA
BAT54ATA参数
| 二极管配置 | 1 对共阳极 | 安装类型 | 表面贴装型 |
| 电流 - 平均整流 (Io)（每二极管） | 200mA（DC） | 二极管类型 | 肖特基 |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 不同 If 时电压 - 正向 (Vf) | 1V @ 100mA |
| 电压 - DC 反向 (Vr)（最大值） | 30V | 工作温度 - 结 | 125°C（最大） |
| 不同 Vr 时电流 - 反向泄漏 | 4µA @ 25V | 反向恢复时间 (trr) | 5ns |
BAT54ATA手册
BAT54ATA概述
BAT54ATA 产品概述
1. 产品简介
BAT54ATA 是一种高性能的肖特基二极管，特别设计用于高效率和低功耗应用。这款二极管采用了1对共阳极的配置，其表面贴装（SMD）设计使其非常适合现代电子设备的紧凑设计需求。BAT54ATA 的主要应用领域包括电源管理、信号整流、以及更广泛的消费电子和工业自动化设备中。
2. 主要特性
电流和电压参数： BAT54ATA 的平均整流电流（Io）为200mA，适合于需要小信号处理的应用场景。它的正向电压（Vf）在100mA时为1V，这意味着在负载条件下，电压损耗相对较低，有助于提高整个电路的能效。同时，其最大恢复电压（Vr）为30V，提供了足够的电压处理能力以适应一般电源电路的需求。
反向泄漏电流： 在25V下，反向泄漏电流仅为4µA，这对于肖特基二极管而言是相对较低的值。这表示在不导电状态下，该器件能有效地防止电流泄漏，从而帮助提高设备的整体能效。
快速反向恢复时间： BAT54ATA 的反向恢复时间（trr）为5ns，显示出其在频繁开关应用中的出色性能。这一特性使其非常适合高速开关电源（SMPS）和其他要求快速响应的电路。
工作温度范围： 该器件的结温工作范围最大可达125°C，确保其在严苛环境条件下的可靠性和稳定性。
3. 封装形式

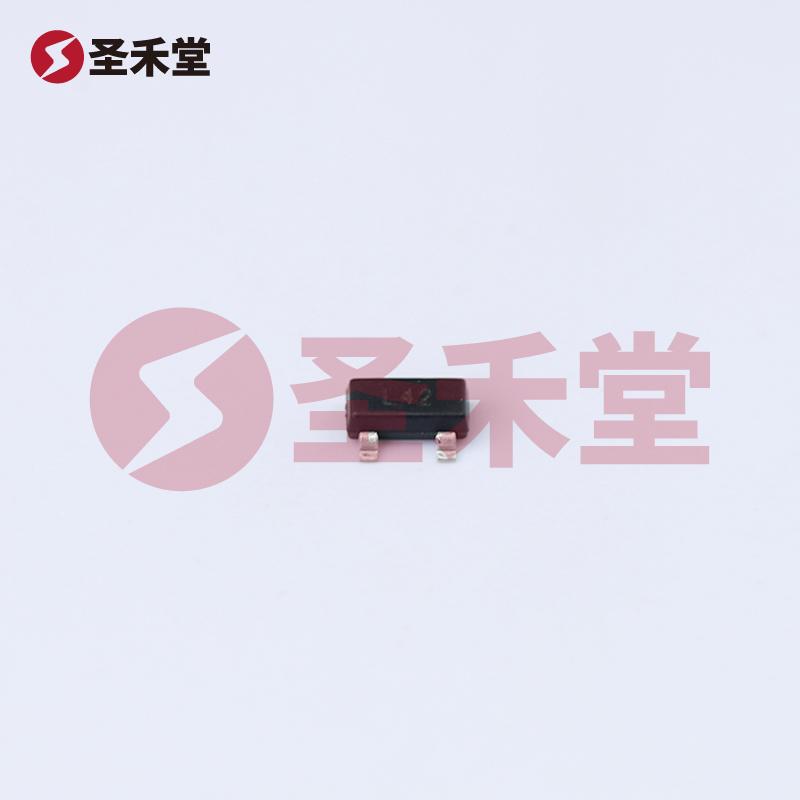

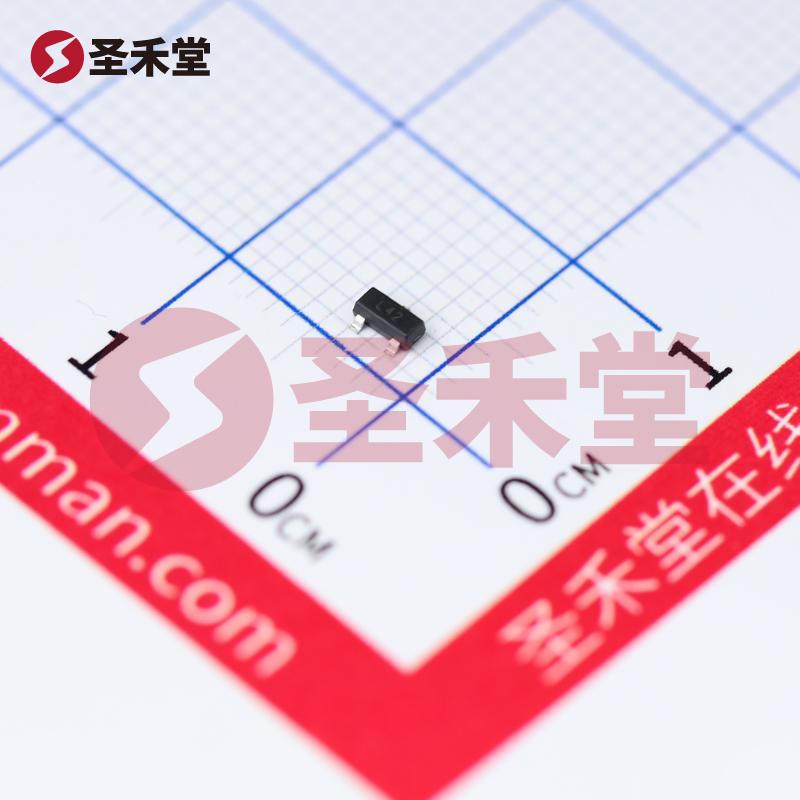

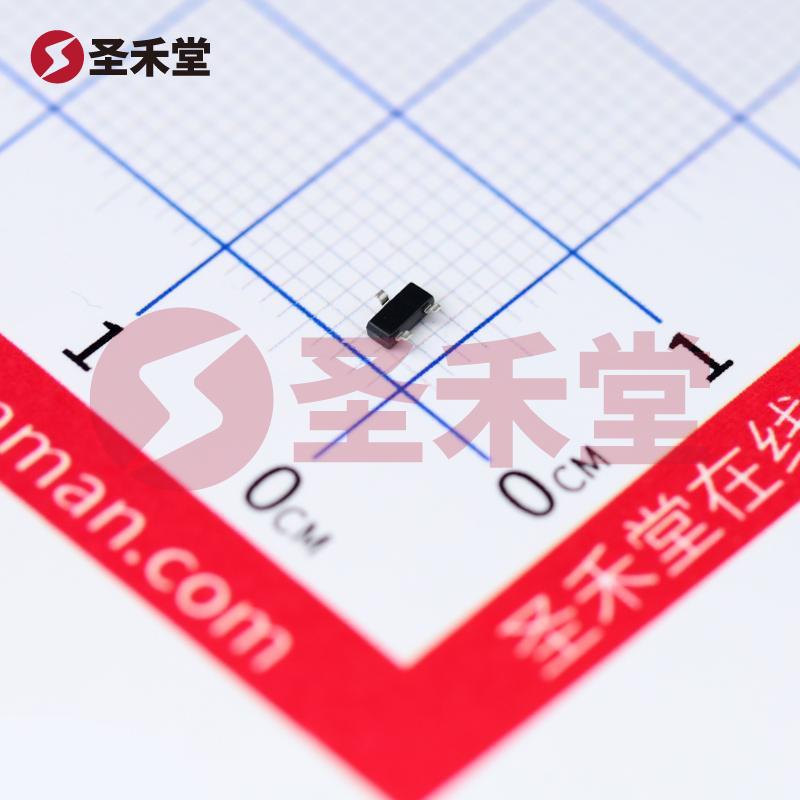

BAT54ATA 使用 SOT-23 封装，这种小型化设计方便了器件的表面贴装，符合现代电路板设计对节省空间和提高集成度的需求。SOT-23 封装的结构特性也提供了良好的散热能力，确保器件在大电流条件下能够安全运行。
4. 应用场景
BAT54ATA 的设计使其在多个应用场合下均表现出色。适合的应用包括但不限于：
- 电源整流：在电源模块中，BAT54ATA 可以用于整流电路，帮助将交流电转换为直流电。
- 电源保护：在电子器件中，肖特基二极管可以用作反向电压保护，有效防止由于不良接线导致的电流逆流。
- 信号处理：在射频（RF）和数字信号处理电路中，BAT54ATA 能够提供快速切换能力，使其成为高频信号应用的理想选择。
- LED驱动：机械和消费电子产品中的LED驱动电源也能借助BAT54ATA提供的低正向压降实现高效驱动。
5. 选择BAT54ATA的理由
选择BAT54ATA的原因包括其优良的电气性能、可靠的工作特性、以及适应现代电子设计的封装形式。结合低反向泄漏电流和快速的反向恢复时间，该器件可以有效减少功耗，提升电路的整体有效性。这些特性使其在广泛的消费电子、通信、工业和汽车应用中成为理想选择。
结语
总体来看，BAT54ATA 作为一款高性能的肖特基二极管，具备了现代电子设备所需的多种功能特性，是值得推荐的选择。无论是在电源管理，信号整流，还是其他复杂电路设计中，它都能够提供优异的性能和可靠性，满足设计师和工程师在高效能与小型化方面的需求。
