2DB1188Q-13

产品概述：2DB1188Q-13 PNP 三极管

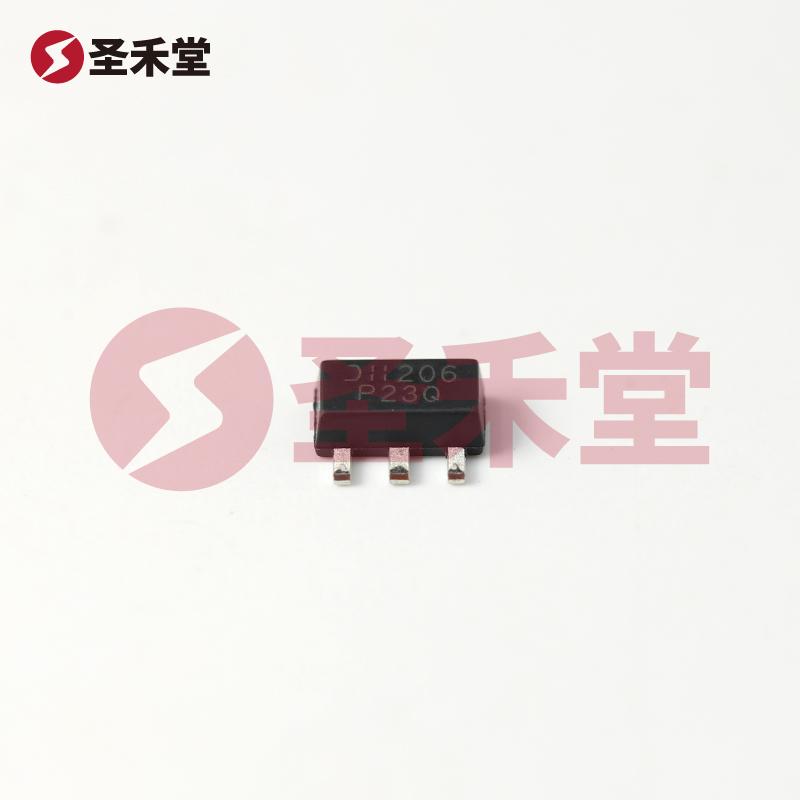

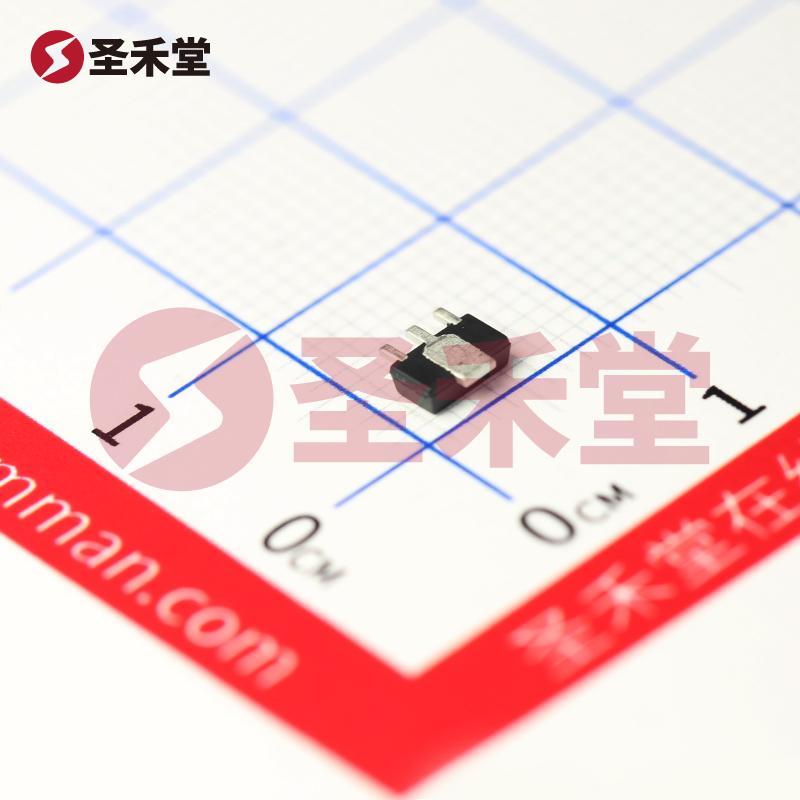

2DB1188Q-13 是由 DIODES 公司（美台）生产的一款高性能 PNP 型晶体管，采用 SOT-89 封装，特别适合于表面贴装应用。这款晶体管凭借其出色的电气特性和广泛的应用范围，是电子设计工程师进行电路设计和集成时的理想选择。

主要参数

• 电流（Ic）：最大集电极电流可达到 2A，这一特性使得 2DB1188Q-13 适用于大电流的开关和放大电路。
• 电压（Vce（max））：该晶体管的集射极击穿电压最大为 32V，提供了良好的电压承受能力，适用于多种电源电压应用。
• 饱和压降（Vce(sat)）：当电流为 200mA 和 2A 时，Vce 饱和压降最大为 800mV，较低的饱和压降能够有效减少功耗，提高电路的效率。
• 漏电流（ICBO）：集电极截止电流最大仅为 100nA，这一极低的值表明该晶体管在关断状态下的功耗非常小，有助于延长电池使用寿命。
• 直流电流增益（hFE）：在 Ic 为 500mA 和 Vce 为 3V 的情况下，最小增益为 120，意味着该晶体管能够有效地放大输入信号。
• 最大功率：晶体管的最大功率为 1W，适用于各种中小功率的驱动和自动控制电路。
• 工作频率：频率跃迁高达 120MHz，适合于高频信号的开关和放大应用。

应用场景

2DB1188Q-13 PNP 三极管适用于广泛的电子应用，包括但不限于：

1. 开关电路：由于其高集电极电流和低饱和压降，2DB1188Q-13 可用于开关控制电路，如继电器驱动和小型电机控制。

2. 放大器应用：基于其良好的直流电流增益和频率特性，该晶体管可以作为信号放大器，广泛应用于音频、视频及射频信号处理。

3. 电源管理：可以在电源监控和自动控制系统中进行使用，帮助控制电源的开关和调节。

4. 电池供电设备：由于其低漏电流特性，使得它非常适合用于需要长电池寿命的便携式设备内。

设计考虑

在设计电路时，工程师需要注意以下几点：

• 散热管理：尽管最大功率为 1W，但在高电流操作下应注意散热设计，以避免过热导致性能下降或器件损坏。
• 工作温度：2DB1188Q-13 具有极宽的工作温度范围，-55°C 至 150°C，适用于多种环境条件，但在极端环境下使用时应采取适当的预防措施。
• PCB布局：优化 PCB 布局对于提高电气性能和热管理至关重要，确保适当的走线和接地设计可以显著提高设备的可靠性。

结论

2DB1188Q-13 是一款功能强大而多用途的 PNP 三极管，适合各类电子产品设计和开发。其高集电极电流、宽工作温度范围和优良的频率特性，使其能够在复杂电路中发挥重要作用。对于追求高效能与长寿命的设计需求，2DB1188Q-13 无疑是值得信赖的选择。设计师在选择和实施时，应充分考虑其特性与项目需求的协调性，以确保最终产品的性能和可靠性。
