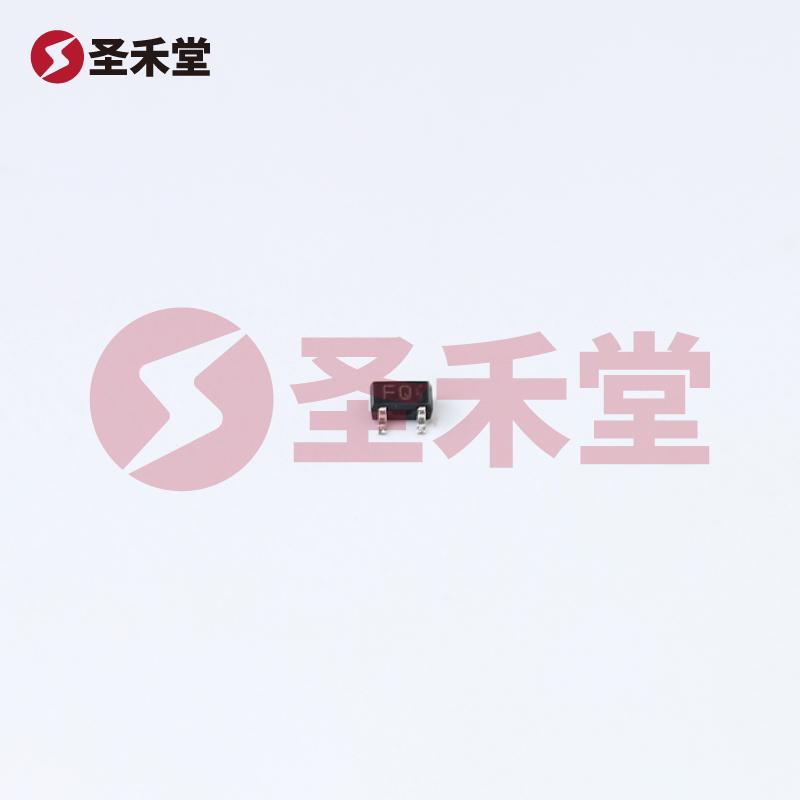

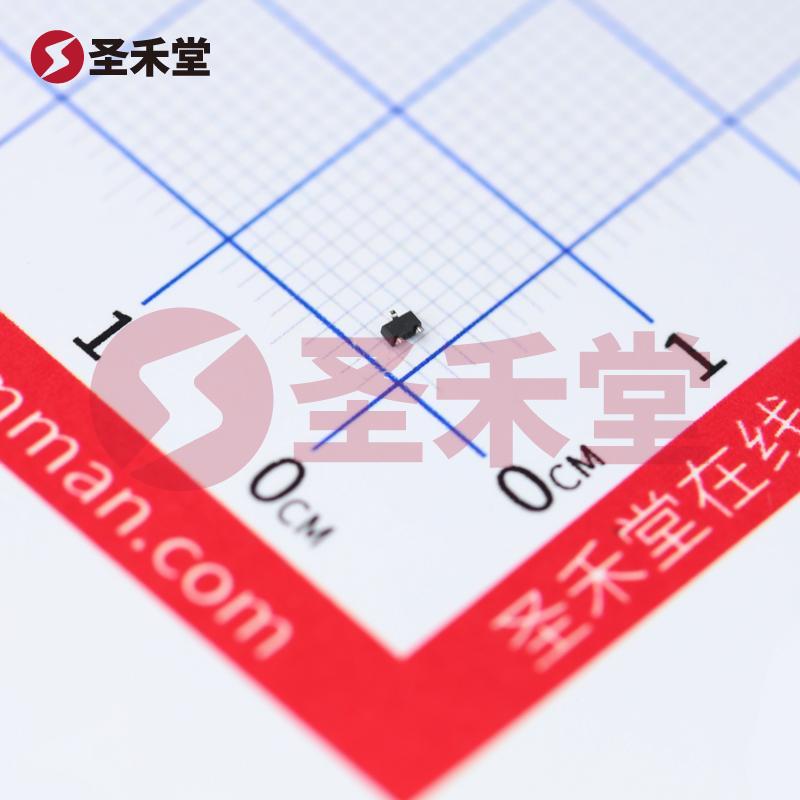

2SA1774TLQ
2SA1774TLQ参数
| 安装类型 | 表面贴装型 | 电流 - 集电极 (Ic)（最大值） | 150mA |
| 电流 - 集电极截止（最大值） | 100nA（ICBO） | 工作温度 | 150°C（TJ） |
| 频率 - 跃迁 | 140MHz | 功率 - 最大值 | 150mW |
| 电压 - 集射极击穿（最大值） | 50V | 晶体管类型 | PNP |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 500mV @ 5mA，50mA | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 120 @ 1mA，6V |
2SA1774TLQ手册
2SA1774TLQ概述
2SA1774TLQ 产品概述
概述
2SA1774TLQ 是 ROHM（罗姆）公司推出的一款高性能 PNP 型晶体管，以其优越的电特性和适应性广泛应用于各种电子电路中。该元件采用表面贴装型设计（SMD），其小巧的封装（EMT3/SOT-416）使其能够在空间有限的电路板上有效部署，满足现代电子产品对小型化和高效能的需求。
主要参数
- 类型: PNP 晶体管
- 安装类型: 表面贴装（SMD）
- 最大集电极电流 (Ic): 150mA
- 集电极截止电流 (ICBO): 100nA
- 工作温度范围 (TJ): 高达 150°C
- 频率 - 跃迁: 140MHz
- 功率 - 最大值: 150mW
- 集射极击穿电压 (Vce): 50V
- 饱和压降 (Vce(sat)): 最大 500mV（在 5mA 和 50mA 时）
- 直流电流增益 (hFE): 最小值 120（在 1mA，6V 时）
应用领域
2SA1774TLQ 的设计使其尤其适合用于信号放大和开关电路，广泛应用于音频放大器、线性电源转换和小功率开关设备中。其高频率响应（140MHz）和良好的电流增益（hFE≥120）使其能够在高频和动态环境中可靠工作。此外，它的低 ICBO 确保了更高的设备效率和稳定性，在消费电子、工业设备及电信设备等众多领域都有着广泛的应用潜力。
设计优势
高温工作能力: 其工作温度达到 150°C，适合高温环境下的应用，拓宽了其应用范围。
低功耗特性: 最大功率为 150mW，配合低截止电流（ICBO）特性，可以在各种功率敏感的电路中提供理想的性能。
小型封装: EMT3 封装使其具有极小的尺寸，适合现代电子产品对于空间与设计的严格要求。
优越的频率响应: 140MHz 的跃迁频率使其能够处理高频信号或者参与速度较快的开关操作，提升了电路的整体性能。
快速开启与关闭: PNP 结构允许快速的电流切换，适合需要快速响应的开关应用。
特性总结
高效性: 由于其低饱和压降和高增益特性，2SA1774TLQ 能够在较低电压和电流条件下实现有效放大。
可靠性: 由 ROHM 生产，确保了高质量标准及可靠性，适合长时间、稳定性要求高的工作环境。
应用灵活性: 无论是在模拟信号处理还是数字开关电路中，2SA1774TLQ 都能展示出良好的兼容性和适应性，满足不同设计需求。
结论
2SA1774TLQ 是一款性能优越的 PNP 晶体管，适合广泛的应用场合，从消费电子到工业设备，无不展现出强大的性能及可靠性。凭借其出色的参数表现和优越的工作特性，2SA1774TLQ 是现代电子设计中不可或缺的重要元件。设计师和工程师可以利用其特性，为各类产品提供优质的性能和出色的用户体验。
