STPS1L40ZFY

STPS1L40ZFY 产品概述

1. 产品介绍

STPS1L40ZFY是一款由意法半导体（STMicroelectronics）制造的高性能肖特基二极管，采用表面贴装型设计，封装类型为SOD-123FL。这款二极管在快速恢复特性方面表现优异，能够满足多种电子电路中对快速开关和低导通损耗的需求。

2. 基本参数

STPS1L40ZFY的主要电气特性包括：

• 电流 - 平均整流 (Io): 1A
• 不同 If 时电压 - 正向 (Vf): 500mV @ 1A
• 电压 - DC 反向 (Vr)（最大值）: 40V
• 反向泄漏电流: 35µA @ 40V
• 工作温度 - 结: -40°C ~ 150°C

3. 应用领域

STPS1L40ZFY广泛应用于电源管理、开关电源、直流-直流转换器、AC-DC转换器以及各种消费电子产品中，尤其是在需要较高效率和热稳定性的场合。因其优良的热特性和低正向电压降，此款二极管在流行的电池驱动设备中同样表现出色，能够有效延长电池使用寿命。

4. 性能优势

• 低正向电压降: 500mV的正向电压降使得STPS1L40ZFY能够有效降低能量损耗。这一特性在高频率应用中尤为重要，不仅提升了系统整体效率，还显著降低了热量释放。
• 快速恢复时间: 该产品的快速恢复特性使其在高频开关应用中表现出色，有助于减小开关损耗。
• 高反向电压能力: 最大40V的反向电压能力使其能够在多种高压应用中使用，增加了设计的灵活性。

5. 可靠性与性能稳定性

STPS1L40ZFY的工作温度范围为-40°C至150°C，确保其在各种环境条件下均能稳定工作。其优良的热性能、低反向泄漏电流和高结温能力使其在高温环境中依然可靠，可以满足工业应用对元器件的严格要求。

6. 封装与安装

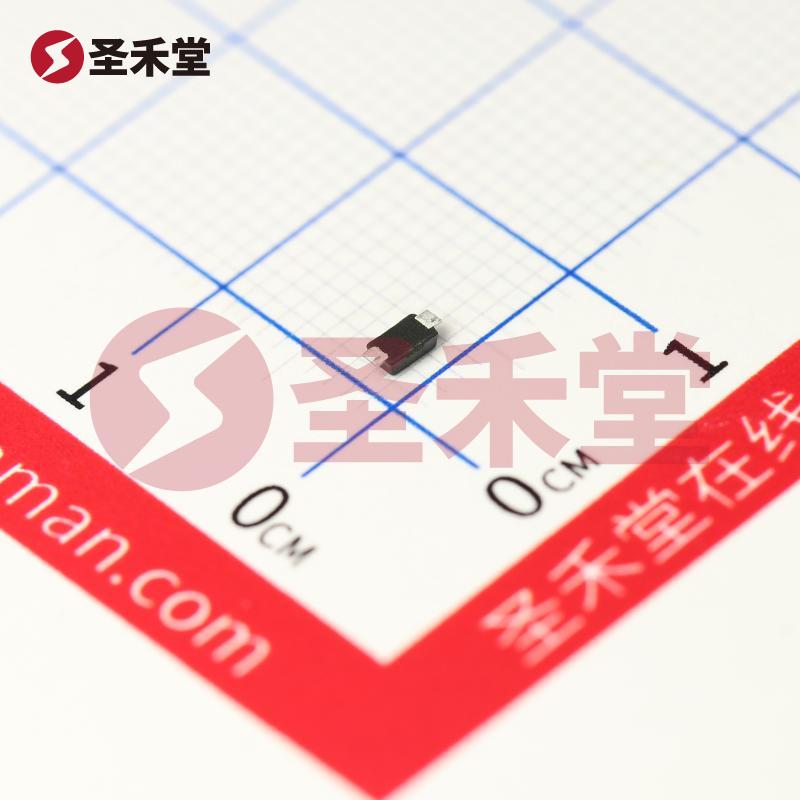

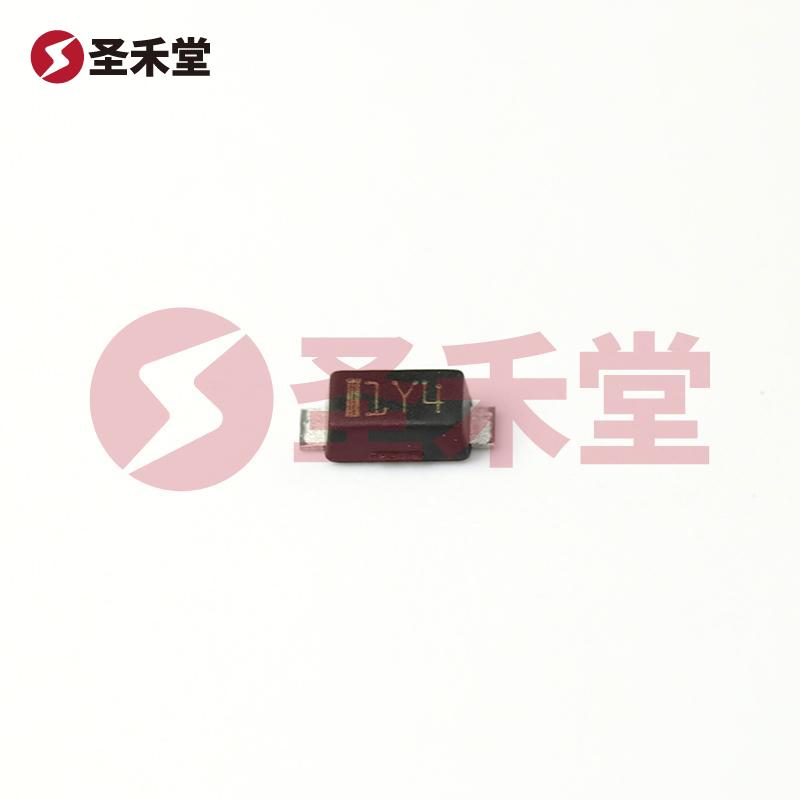

SOD-123FL封装提供了小巧的体积和良好的散热性能，适合现代电子电路的紧凑设计需求。表面贴装型的设计便于自动化生产线的焊接，提升了出厂效率及产品一致性。

7. 结论

STPS1L40ZFY肖特基二极管凭借其优秀的电气特性和可靠性，成为许多电子设计中不可或缺的元件。不论是在电源管理、AC-DC转换还是各种开关电源应用中，它都展现出了良好的性能表现。无论是开发新产品还是升级旧系统，STPS1L40ZFY都是值得信赖的选择，为设计工程师提供了极大的灵活性和可靠性。
