LQW18ANR47G00D

产品概述：LQW18ANR47G00D（功率电感）

一、产品简介

LQW18ANR47G00D 是由知名电子元器件制造商村田（muRata）生产的一款功率电感，适用于各种高频、高效能的电子电路中。该产品采用0603（1608公制）封装，拥有紧凑的结构设计，适合于现代电子产品对空间的严格要求。其主要特点包括电感值为470nH，具有±2%的容差、75mA的额定电流和极低的直流电阻（DCR）为7Ω。

二、关键参数

1. 类型：绕线电感
2. 电感值：470nH，适合于高速信号处理及功率管理应用。
3. 容差：±2%，提供良好的可靠性和一致性。
4. 额定电流：75mA，能够在较小电流下稳定运行。
5. 直流电阻 (DCR)：最大7Ω，有助于降低信号衰减和功耗。
6. Q值：在100MHz下的Q值为30，显示出其在高频应用中的良好性能。
7. 自谐振频率：高达700MHz，适用于广泛的频率应用。
8. 工作温度范围：-55°C至125°C，适应多种环境条件。
9. 安装类型：表面贴装型（SMT），便于高密度电路板设计。
10. 封装规格：0603（1608公制），体积小巧，易于集成。

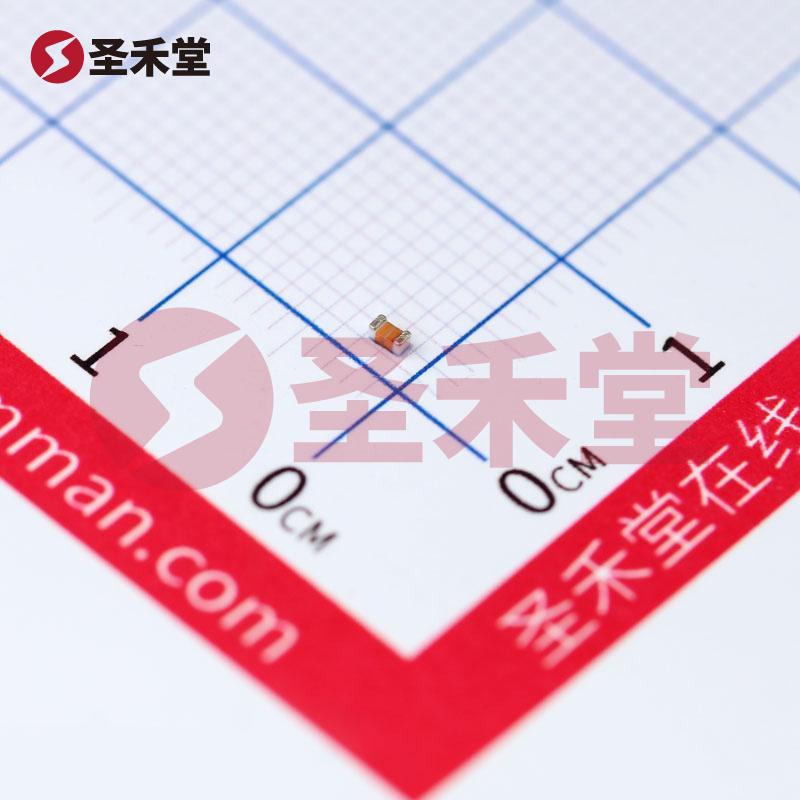

11. 尺寸：0.063"长 x 0.031"宽（1.60mm x 0.80mm），最大高度为0.039"（1.00mm）。

三、应用场景

LQW18ANR47G00D 功率电感可广泛应用于各种电子设备中，尤其是在对电感器件要求较高的场合，以下是一些典型应用场景：

1. 智能手机和移动设备：在手机和娱乐设备中，利用其低电阻和高Q值特性，实现电源管理和信号滤波，有助于减小噪声干扰，提升信号质量。

2. 消费电子：在家电、电视以及音响设备中，作为缓冲和滤波电感，提升电源稳定性和抗干扰能力。

3. 工业设备：在工业控制系统中，应用于电源转换器和电机驱动器，能有效提高系统的能效和可靠性。

4. 汽车电子：在汽车导航和辅助驾驶系统中，发挥电源管理作用，保证设备的稳定运行，提高驾驶安全性。

四、性能优势

• 高频表现优异：得益于其频率特性，LQW18ANR47G00D 在高频条件下能够保持相对较低的电感串扰和信号衰减。
• 小型封装：0603封装使其适配于空间有限的高密度电路板，满足当前微型化设计需求。
• 可靠性：广泛的工作温度范围和良好的电性能保证其在恶劣环境下的稳定运行，极大提升了使用寿命。

五、总结

LQW18ANR47G00D 是一款高性能的功率电感，适合各种高频电子应用，凭借其优秀的电气特性和小型封装设计，为现代电子产品的集成提供了良好的解决方案。无论是在移动设备、消费电子还是汽车电子领域，该电感都可以有效提升系统性能，为用户提供更好的产品体验。作为村田出品的专业元器件，它不仅符合行业标准，更是推动电子技术进步的重要力量。选择LQW18ANR47G00D，助力您的设计走向成功。
