BC846ALT1G

产品概述：BC846ALT1G

概要

BC846ALT1G 是由ON Semiconductor制造的一款高性能NPN小信号三极管，广泛应用于各种电子电路中。该器件具有卓越的电气特性，适用于低功率、低电流应用场景。其紧凑的SOT-23封装使其非常适合于空间有限的表面贴装设计。BC846的工作温度范围广泛，达到-55°C至150°C，使其在极端环境下的可靠性大大增强。

主要特性

1. 晶体管类型：NPN，为推动和开关应用提供理想的解决方案。
2. 最大集电极电流（Ic）：100mA，适合一般低功率应用。
3. 饱和电压（Vce饱和）：在5mA和100mA集电极电流下，最大Vce饱和压降为600mV，这为低功耗设计提供了良好的支持。
4. 电流增益（hFE）：在2mA的Ic和5V的条件下，最小DC电流增益为110，确保了有效的信号放大能力。
5. 频率响应：高达100MHz的跃迁频率，适合高速开关和RF应用。
6. 温度范围：工作温度范围广泛（-55°C至150°C），增强了其在各种工作环境下的可靠性。

封装与安装

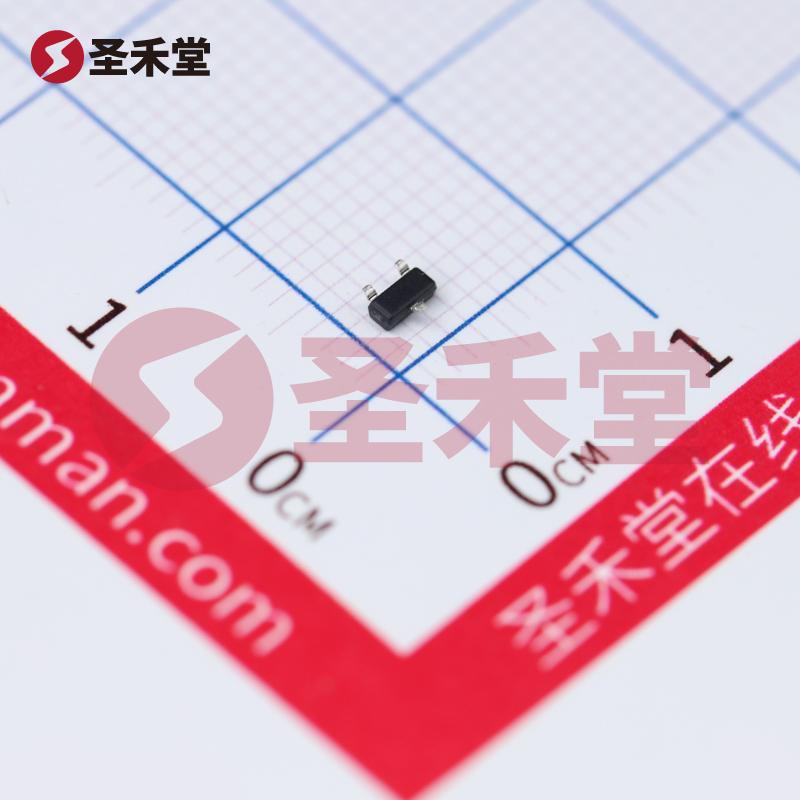

BC846ALT1G采用SOT-23-3（TO-236）封装，该种封装具有小型化和轻量化的特点，适合现代电子设备的设计需求。表面贴装安装方法使其在自动化组装过程中变得更加方便，提高了生产效率。

应用领域

• 音频设备：用于音频信号的放大和处理。
• 开关电路：广泛应用于低功率开关电路和逻辑电路中。
• 无线通信：适合于RF放大器和信号调制等应用。
• 传感器接口：在各种传感器接口电路中，作为开关或放大器使用。

可靠性

本产品的设计严重考虑了其在各种环境中的可靠性。其极限工作温度范围使其能够在极端环境中稳定运行，同时其优良的直流和交流性能使其在稳定性和耐久性方面表现出色。BC846的电流截止特性也非常优秀，最大集电极截止电流（ICBO）仅为15nA，确保了在关闭状态下的低泄漏率。

使用建议

在设计电路时，用户需考虑电流和电压的匹配，以达到最佳性能。对于高频应用，建议在布局设计中保持良好的短路和接地，以减少寄生电容对性能的影响。此外，确保非工作状态下的合理散热设计，以防止过热导致器件性能下降或损坏。

总结

BC846ALT1G 是一款优质的NPN三极管，适用于多种低功率电子应用。其高增益、低饱和电压、广泛的温度范围及紧凑的封装设计，使其在现代电子产品中占有一席之地。无论是在消费电子、工业控制还是通信设备中，BC846ALT1G都能提供卓越的性能与可靠性，是工程师和设计师值得信赖的选择。
