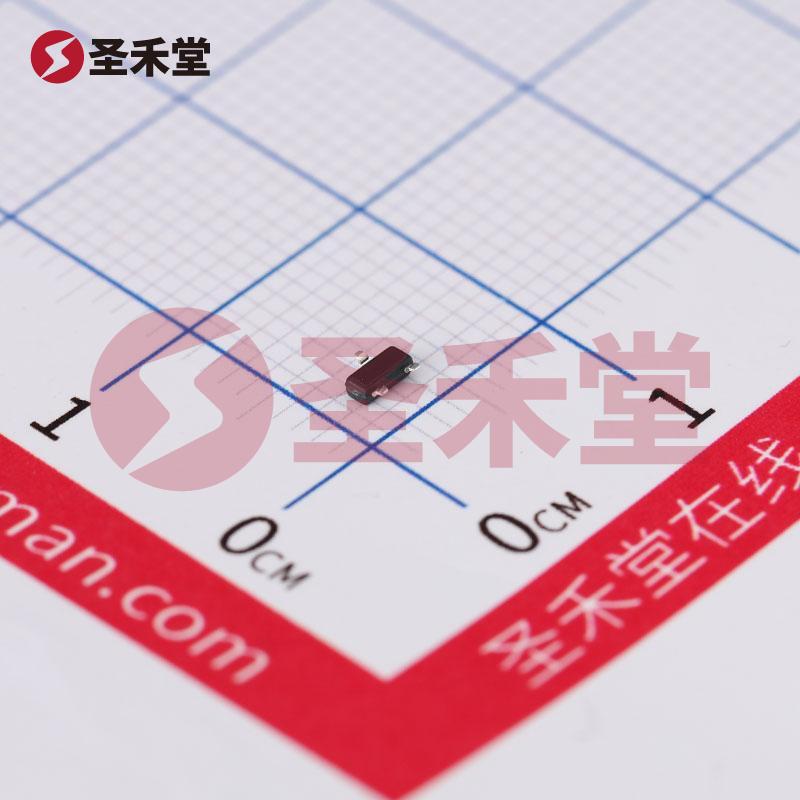

LBSS138LT1G

LBSS138LT1G 产品概述

在今天的电子设计中，场效应管（MOSFET）是非常常见的电源开关元件，尤其是在低功耗、高效率的电路中。LBSS138LT1G 是一种符合现代电子设计需求的N沟道MOSFET，其主要特点包括225mW的功率耗散能力、最高可以承受50V的耐压、以及最大200mA的持续电流。本文将详细探讨LBSS138LT1G的技术规格、应用场景及设计优势。

一、基本参数

• 型号：LBSS138LT1G
• 类型：N沟道MOSFET
• 功率耗散：225mW
• 漏极-源极耐压（Vds）：50V
• 连续漏极电流（Id）：200mA
• 封装：SOT-23（SOT-23-3）

二、产品特性

1. 高耐压能力：LBSS138LT1G的最大耐压为50V，使它能够在各种应用中稳定运行。这种高耐压能适应多种电源电路，尤其是在高电压环境下的负载控制中。

2. 低功耗特性：其最大功耗为225mW，能够有效地降低电路中功耗，延长设备的工作寿命。该特性特别适合于便携设备和低功耗应用。

3. 适中的电流处理能力：200mA的漏极电流能够满足许多常见负载的需求，尤其是在小型电源管理和开关应用中。这使得LBSS138LT1G非常适合用于驱动小型电机、继电器等负载。

4. 优越的热性能：由于封装采用SOT-23，LBSS138LT1G具备良好的热管理特性，能够在不影响性能的情况下散热，从而提高设备的稳定性。

三、应用场景

LBSS138LT1G广泛应用于各类电子产品中，以下是一些典型的应用场景：

1. 电源管理：可以作为电源开关使用，在DC-DC转换器或线性稳压器电路中，调节输出电压和电流，实现高效电源管理。

2. LED驱动：在LED照明系统中，利用MOSFET的高开关速度和高效能，可以实现精确的亮度调节和节能效果。

3. 自动化控制：广泛应用于电机驱动、继电器控制及其他开关操作的自动化控制电路中。

4. 消费电子：在手机、平板电脑及各类便携式设备中，LBSS138LT1G可用于电源系统的切换，提升设备的续航能力。

四、设计优势

LBSS138LT1G的设计为工程师提供了许多优势：

• 简化电路设计：N沟道MOSFET在公共源或接地配置下简化了驱动电路，有助于降低设计复杂性。

• 高开关速度：拥有较快的开关速度，适合高频率应用，可以减少开关损耗，提高整体效率。

• 低栅极驱动电压：适应较低的驱动电压，在各种逻辑电平下均能稳定工作。

• 可靠性：LRC品牌在市场上稳定的质量及性能保障，使得工程师可以放心使用。

五、总结

LBSS138LT1G作为一种高性价比的N沟道MOSFET，凭借其优秀的电气特性、适中的功率和电流处理能力，成为电子设计师在电源管理与控制模块中的理想选择。这款器件的广泛应用性和可用性，结合其在低功耗、高频率应用中的表现，使其在现代电子技术进步中占据重要的地位。通过充分利用LBSS138LT1G的优势，设计师能够在开发新项目时实现更高的效率与更低的功耗。
