ULN2003ADR2G

产品概述：ULN2003ADR2G

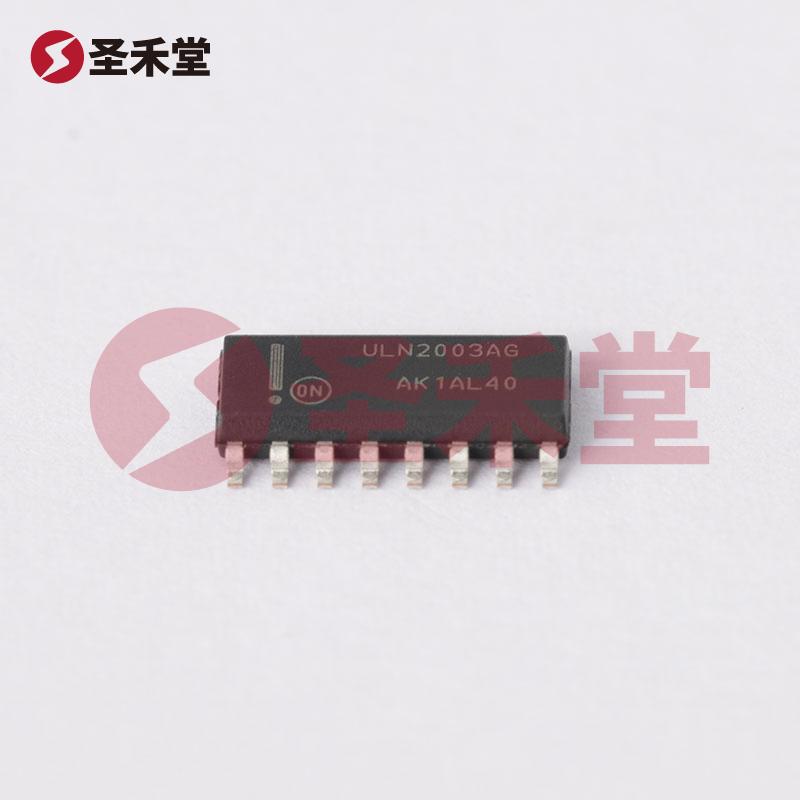

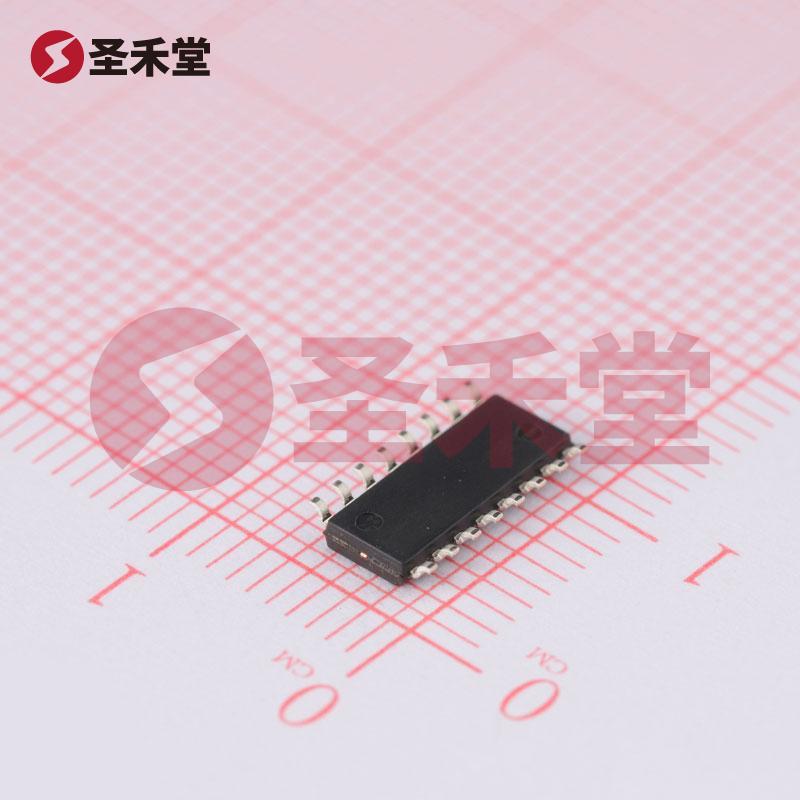

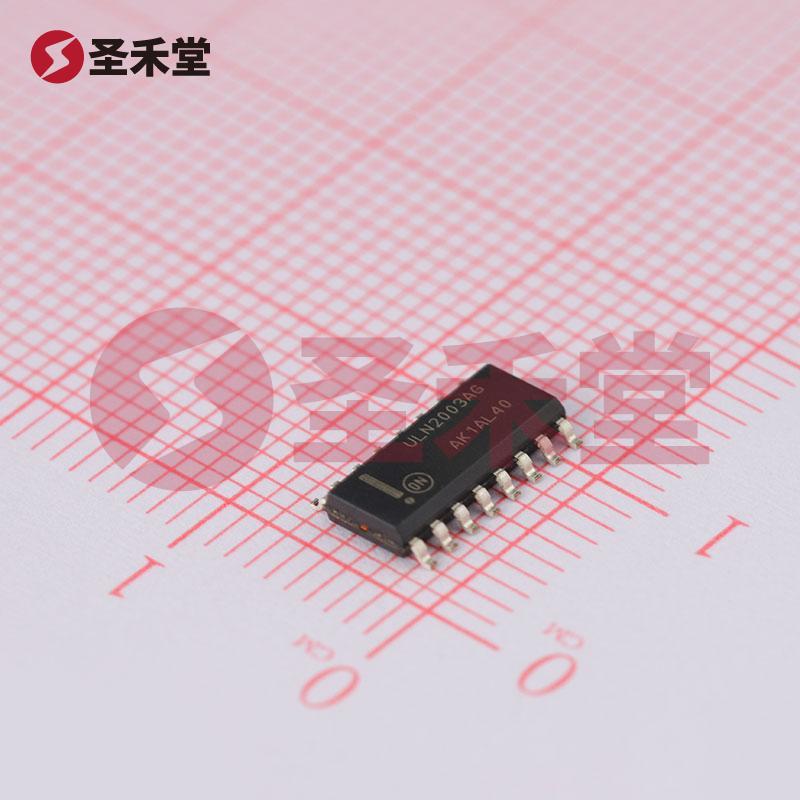

基本信息 ULN2003ADR2G 是一款高性能的七路 NPN 达林顿晶体管阵列，封装采用 SOIC-16 类型，适合表面贴装。该器件由 ON Semiconductor（安森美）制造，具有出色的电流和电压处理能力，非常适合用于各种低到中等功率的开关应用。

主要特性

• 晶体管类型：ULN2003ADR2G 是一种 NPN 达林顿配置的晶体管阵列，每个通道均为达林顿配置，能够提供非常高的电流增益，增强了其在低输入电流下驱动高负载电流的能力。
• 电流处理能力：其最大集电极电流 (Ic) 为 500 mA，使得该器件能够驱动较大负载，适合电机驱动、继电器操作及其他功率控制应用。
• 电压耐受能力：最大集射极击穿电压 (Vce) 是 50V，这使得该器件在较高工作电压下仍能保持稳定，适应更多的应用场景。
• Vce 饱和压降：在大约 500µA 与 350mA 的不同条件下，Vce 饱和压降最大为 1.6V，这个特性使得在驱动应用时能效更高，热损耗更小。
• 低截止电流：在集电极截止时，最大电流为 50µA，表明该器件在关闭状态下的漏电流非常微小，提高了电路的稳定性。
• 直流电流增益：在特定工作条件下，DC 电流增益 (hFE) 的最小值为 1000 @ 350mA 和 2V，这意味着小的输入信号即可控制较大的输出负载，增强了其应用的灵活性。

应用场景 ULN2003ADR2G 适用于各种电气控制系统中，尤其是在以下领域表现优异：

1. 电机驱动：用于步进电机和伺服电机驱动，能够提供必要的电流和电压支持。
2. 继电器控制：可用于驱动机械继电器，选择合适的控制信号来开关高功率电路。
3. 灯光和LED控制：适用于大功率LED及灯具的控制，实现各种照明应用。
4. 自动化设备：适合在工业自动化控制系统中，提供可靠的驱动和控制信号。

工作温度范围 ULN2003ADR2G 的工作温度范围为 -20°C 至 85°C，确保其在各种环境下的稳定性，适应不同的工业和商业电路应用场合。

封装与易用性 该产品的 SOIC-16 封装设计使得其在布局及焊接时十分方便，适合在高密度的电路板中使用。此外，该器件可以通过标准方法进行热管理，确保在制定边界条件下的可靠性。同时，达林顿晶体管阵列的多个通道设计，进一步提高了电路设计的灵活性，使得开发者更易于实现集成应用。

总结 ULN2003ADR2G 凭借其高性能的电流增益、宽广的电压和电流处理能力，及低功耗运行的特性，成为了各种现代电子控制系统的理想选择。无论是在工业自动化、电机驱动还是其他高电流需求的应用场合，该器件均表现出色，值得设计师和工程师广泛考虑与应用。对于希望在控制多通道负载和实现高效电源管理的设计者而言，ULN2003ADR2G 是一个可靠的解决方案。
